Boquilla y garganta integradas de 0,4 mm para impresoras Creality equipadas con el hotend de formato Unicorn. Su geometría de 65,4 mm corresponde al sistema utilizado en K1C, Ender-3 V3 y Ender-3 V3 Plus, además de determinadas revisiones de K1 y K1 Max que ya incorporan boquilla integrada.
Es un recambio compatible, no una boquilla original Creality. Antes de instalarlo conviene comparar la pieza retirada: en las familias K1 y K1 Max existen hotends de distintas generaciones y una boquilla corta para la versión antigua no es intercambiable con este conjunto integrado.

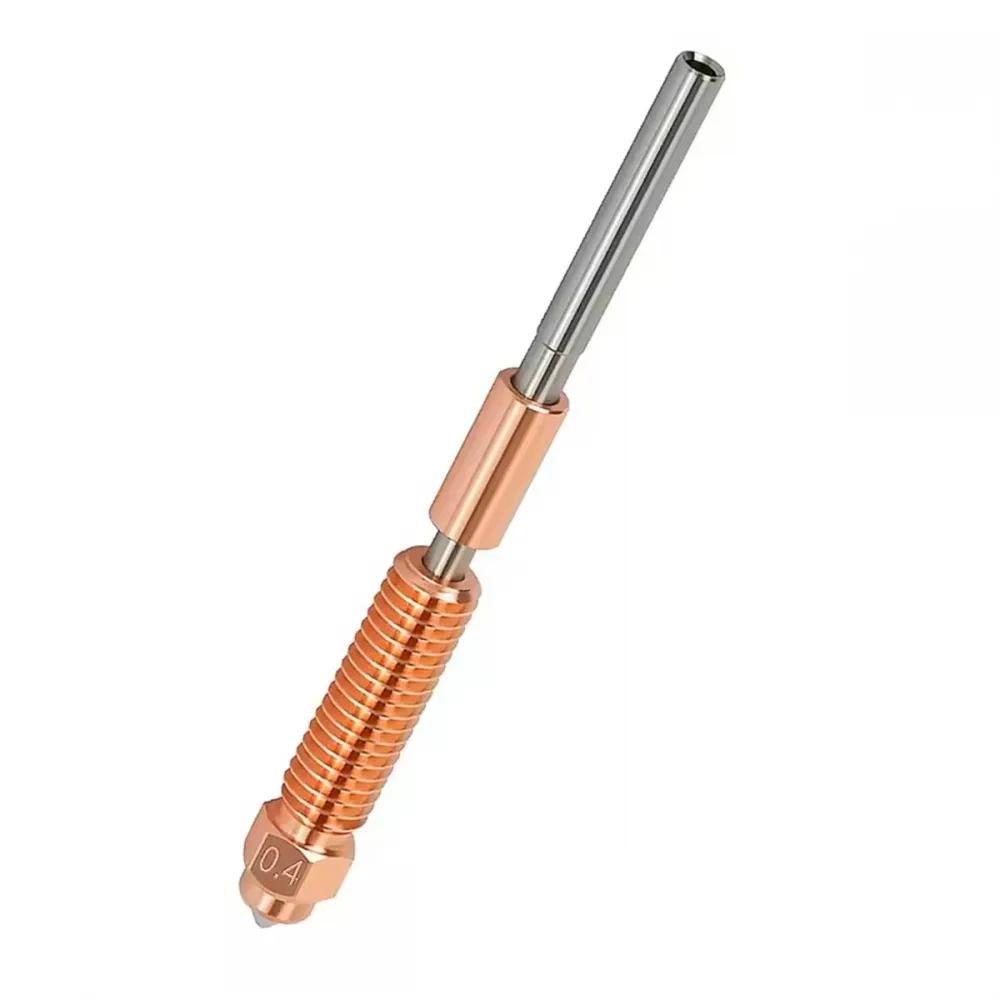

Diseño integrado y construcción trimetal
La boquilla, la zona calefactada y la garganta forman un único recambio. Este planteamiento simplifica la sustitución y reduce las uniones roscadas internas por las que podría escapar material si el montaje no quedara correctamente sellado.
- Cuerpo de aleación de cobre: favorece la transmisión de calor hacia la zona de fusión.
- Punta de acero endurecido: ofrece mayor resistencia al desgaste que una boquilla de Brass convencional.
- Garganta de aleación de titanio: ayuda a limitar la transferencia de calor hacia el disipador y el extrusor.
- Salida de 0,4 mm: medida polivalente para perfiles estándar, equilibrio entre detalle y caudal.
La punta endurecida permite trabajar con materiales habituales y resulta más adecuada para filamentos con carga de fibra que una boquilla básica de Brass. No es inmune al desgaste y, con fibras o partículas gruesas, una salida de 0,4 mm puede requerir menor velocidad o presentar más riesgo de obstrucción que diámetros superiores.

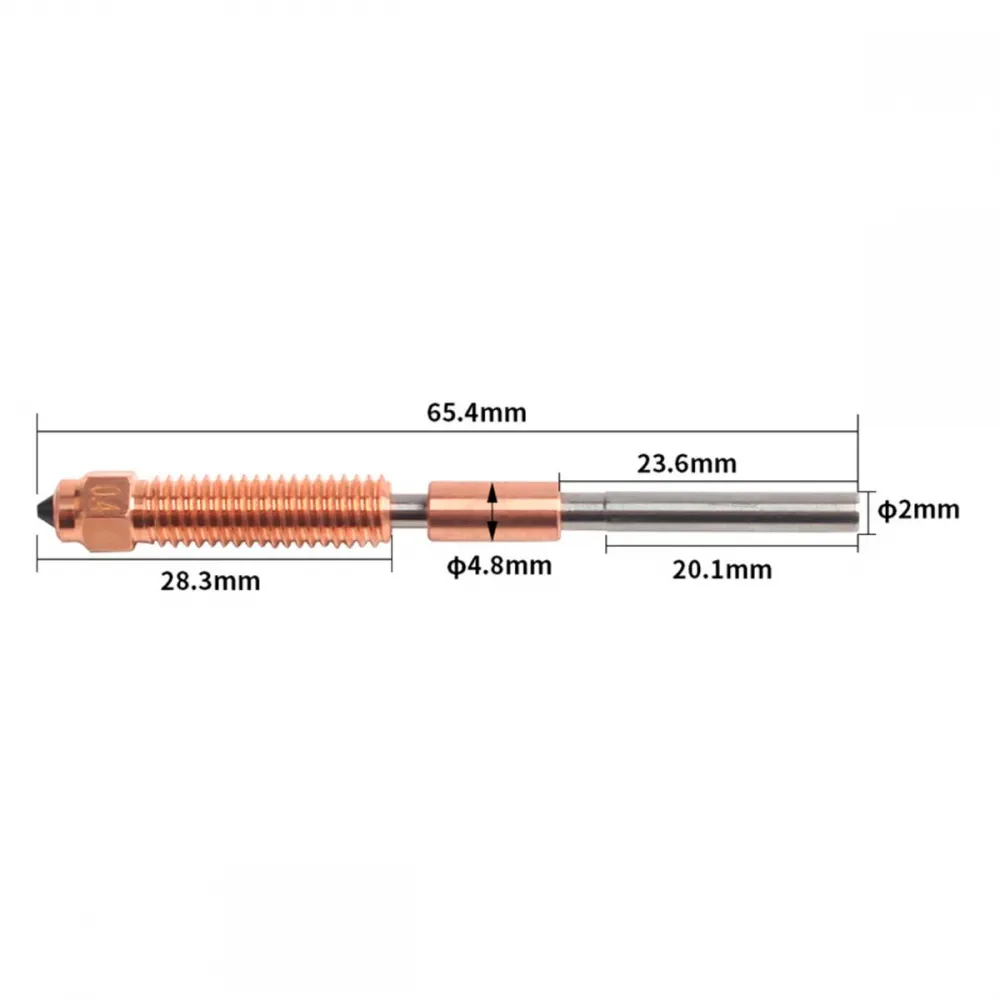

Especificaciones y medidas
| Característica | Valor |
|---|---|
| Tipo | Boquilla y garganta integradas, formato compatible con Creality Unicorn |
| Diámetro de salida | 0,4 mm |
| Filamento | 1,75 mm |
| Longitud total | 65,4 mm |
| Longitud inferior hasta el final de la rosca | 28,3 mm |
| Tramo superior indicado | 23,6 mm |
| Parte recta superior indicada | 20,1 mm |
| Diámetro del extremo superior | 2 mm |
| Diámetro del casquillo intermedio | 4,8 mm |
| Construcción declarada | Aleación de cobre, punta de acero endurecido y garganta de aleación de titanio |
Compatibilidad por máquina y revisión
| Máquina o sistema | Compatibilidad | Comprobación necesaria |
|---|---|---|
| Creality K1C / K1C 2025 | Compatible con el hotend integrado original | Comparar cotas y aspecto con la boquilla retirada si la máquina ha sido modificada. |
| Creality Ender-3 V3 | Compatible con el hotend integrado original | No confundir con Ender-3 V3 KE o V3 SE. |
| Creality Ender-3 V3 Plus | Compatible con el hotend integrado original | Verificar que conserva el conjunto de fábrica tipo Unicorn. |
| Creality K1 SE | Formato documentado por Creality | Comparar la pieza retirada antes de instalar un recambio compatible. |
| Creality K1 / K1 Max con boquilla integrada | Compatible de forma condicionada | Solo revisiones equipadas o actualizadas al hotend integrado; comprobar 65,4 mm y el vástago de Ø2 mm. |
| K1 / K1 Max antiguos o Ender-3 V3 KE | No compatible como sustitución directa | Suelen utilizar una boquilla corta diferente; consulta la versión compatible de 0,4 mm o la versión de 0,6 mm tras identificar el hotend. |
| Ender-3 V3 SE u hotend alternativo | No asumida | Debe coincidir la geometría completa; compartir salida de 0,4 mm no es suficiente. |
Caudal, velocidad y temperatura
La zona de fusión alargada está orientada a sistemas de alto caudal, pero la velocidad real depende del calentador, extrusor, material, temperatura, altura de capa y perfil. Por este motivo no se garantiza una cifra universal de mm³/s ni una velocidad de impresión concreta para este recambio.
Respeta siempre la temperatura máxima indicada para la impresora y el hotend instalados. Cambiar la boquilla no aumenta el límite del calentador, sensor, cableado o firmware. Con materiales abrasivos o de alta temperatura, utiliza un perfil específico y comprueba la extrusión antes de aumentar el caudal.
Sustitución segura
El procedimiento varía según el modelo. En su guía de servicio para K1C, Creality descarga el filamento a 220 °C, deja enfriar para acceder al cabezal y vuelve a mantener 220 °C mientras afloja e instala la boquilla con las herramientas adecuadas. Sigue siempre la guía de la máquina exacta.
- Descarga completamente el filamento siguiendo el procedimiento de la impresora.
- Apaga la máquina y deja enfriar antes de retirar cubierta, ventilador o calcetín de silicona.
- Prepara la llave y el vaso adecuados; utiliza protección frente a quemaduras.
- Cuando la guía del modelo lo indique, calienta el hotend, sujeta el conjunto y afloja la boquilla sin retorcer el calentador, sensor o cables.
- Instala el nuevo recambio con herramienta. No intentes roscarlo o apretarlo con los dedos mientras esté caliente.
- No excedas un par de apriete no documentado: debe quedar firme y asentado sin forzar la pieza.
- Carga filamento y extruye para comprobar continuidad y ausencia de fugas.
- Deja enfriar antes de reinstalar calcetín, ventilador y cubierta.
Después del cambio
- Selecciona una boquilla de 0,4 mm en el laminador.
- Ejecuta la autoevaluación, nivelación u offset Z que indique tu modelo.
- Comprueba la primera capa y vigila la unión del hotend durante el primer calentamiento prolongado.
- Calibra caudal y presión si cambian la extrusión o las esquinas respecto a la boquilla anterior.
- No dejes la primera impresión sin supervisión hasta confirmar que no hay fugas ni rozamientos.
Es para ti si
- Tu impresora utiliza la boquilla integrada tipo Unicorn de 65,4 mm.
- Necesitas sustituir una salida de 0,4 mm manteniendo la geometría original del hotend.
- Quieres una punta endurecida con mayor resistencia al desgaste que una boquilla básica de Brass.
- Has comparado la pieza retirada y coinciden vástago, casquillo, longitud y asiento.
No es para ti si
- Tu K1 o K1 Max utiliza la boquilla corta de la primera revisión.
- Tienes una Ender-3 V3 KE, V3 SE o un hotend modificado sin confirmar la geometría.
- Buscas una boquilla original Creality.
- Necesitas un diámetro de salida diferente de 0,4 mm.
Contenido
- 1 boquilla y garganta integradas compatibles, salida de 0,4 mm.
El bloque calefactor, calentador, termistor, calcetín de silicona y herramientas no se incluyen salvo indicación expresa.
Documentación técnica
Para identificar la revisión correcta consulta la lista oficial de accesorios Creality. Para el montaje, sigue la guía del modelo exacto; como referencia, Creality publica un procedimiento ilustrado de sustitución de la boquilla integrada K1C.
