- Stock: 10
- Modelo: GATES-15GT-RF-10
Correa Gates PowerGrip LL-1,5GT RF de 10 mm, con paso de 1,5 mm y venta por metro. Una opción para construir o renovar transmisiones lineales que utilicen este perfil, especialmente cuando interesa cuidar el engrane y el acabado de las piezas impresas.
Gates está especializada en transmisión de potencia y movimiento; PowerGrip es su familia de correas síncronas. En esta referencia, el interés no está solo en la marca: combina un paso fino con el acabado RF del tejido que entra en contacto con la polea. Son dos características distintas, que conviene valorar dentro del conjunto mecánico.

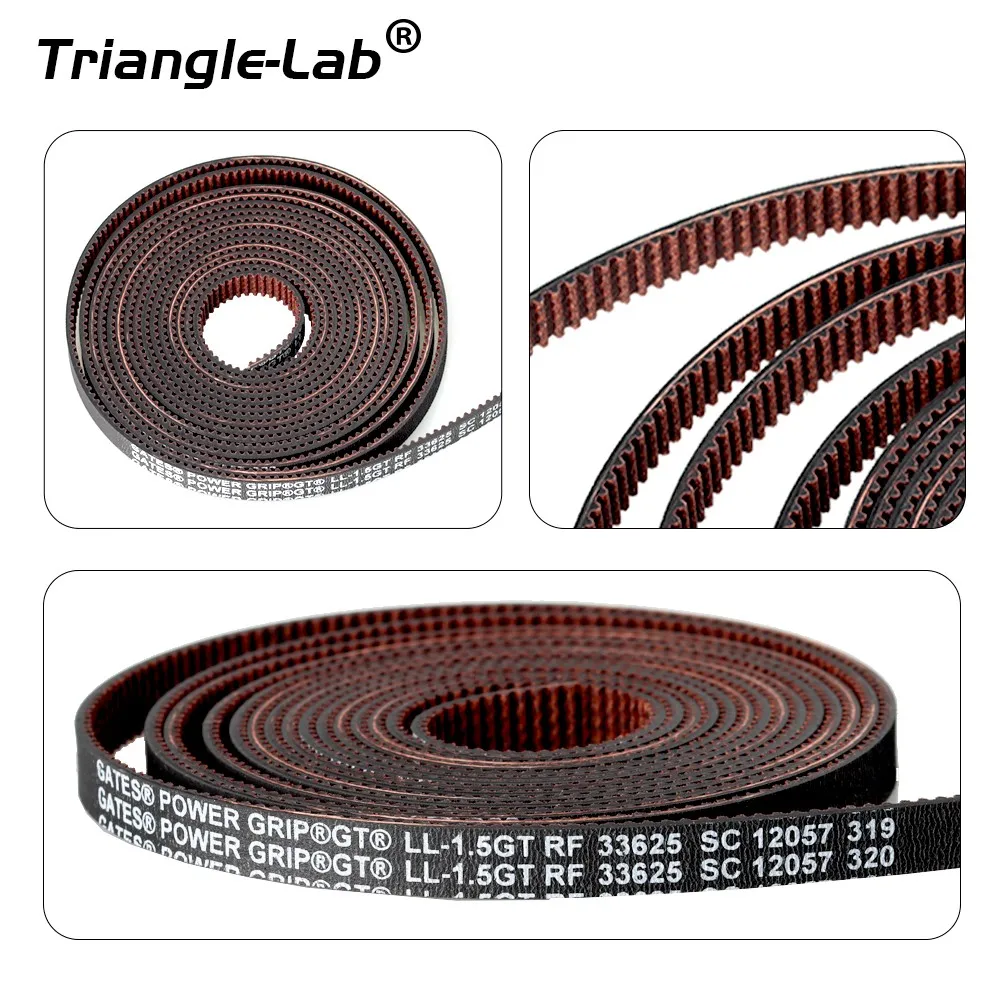

Vista de la familia Gates LL-1,5GT RF.
Qué aporta el acabado RF
El tratamiento RF del tejido de los dientes está orientado a reducir el desprendimiento inicial de partículas y favorecer un engrane más suave. Es una ventaja para cuidar la limpieza y regularidad del contacto; no significa ausencia total de desgaste o vibración.

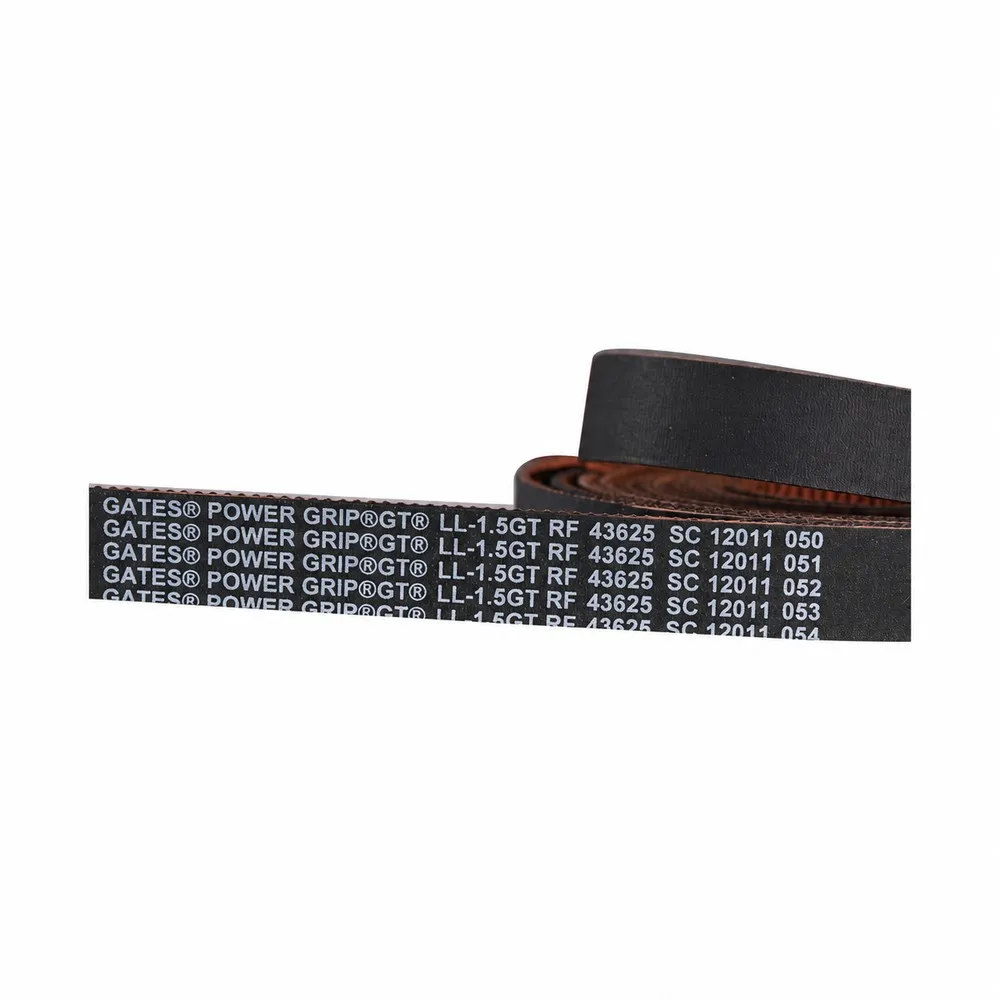

Vista de la familia Gates LL-1,5GT RF.
Paso de 1,5 mm: acabado superficial y movimiento
Frente al paso de 2 mm de una correa 2GT, los dientes están más próximos. Una transmisión bien diseñada con este perfil puede ayudar a reducir marcas periódicas asociadas al engrane. Es interesante en proyectos CoreXY, impresoras cartesianas y mecanismos lineales compatibles, pero no corrige por sí sola desalineaciones, holguras, problemas de motor ni todos los artefactos VFA.
Paso más pequeño no equivale automáticamente a más resolución electrónica. La distancia recorrida por vuelta depende también del número de dientes de la polea motriz: una 27T de 1,5GT avanza 40,5 mm, frente a 40 mm de una 20T 2GT. La mejora buscada en el contacto mecánico no debe confundirse con una garantía de mayor precisión de toda la máquina.
Especificaciones
| Dato | Especificación |
|---|---|
| Marca | Gates PowerGrip |
| Perfil | 1,5GT / 1.5GT |
| Paso | 1,5 mm |
| Ancho nominal | 10 mm |
| Construcción | Correa dentada de caucho, abierta, con acabado RF en el tejido de los dientes |
| Unidad de venta | 1 unidad = 1 metro |
| Contenido | Solo correa; poleas y fijaciones no incluidas |
Elegir correa de 10 mm
El ancho de 10 mm permite utilizar una banda más ancha cuando el diseño de la transmisión lo contempla. No sustituye a una correa de 6 mm sobre sus mismas poleas o fijaciones: hay que disponer de pista, anclajes y espacio adecuados. Tampoco determina por sí solo la carga o aceleración admisible.
Compatibilidad y conversión desde GT2
No debe montarse sobre poleas dentadas 2GT/GT2 de paso 2 mm. Para convertir una transmisión hay que utilizar motrices y locas dentadas 1,5GT, revisar también las mordazas dentadas y respetar el ancho de la correa. Las locas lisas pueden conservarse únicamente si su anchura, diámetro, cara de contacto y recorrido son adecuados para el nuevo conjunto.
Las combinaciones 16T 2GT → 21T 1,5GT y 20T 2GT → 27T 1,5GT tienen diámetros primitivos cercanos, no idénticos. Esto puede facilitar ciertos diseños de conversión, pero no garantiza conservar separadores, longitud de correa, tensión ni posición de los soportes. En una Voron o una Rat Rig, por ejemplo, hay que comprobar el montaje concreto: el nombre de la impresora no acredita compatibilidad directa.
Para este ancho puedes consultar: motriz Mellow 1,5GT de 27 dientes para correa de 10 mm, polea loca dentada Mellow 1,5GT para correa de 10 mm. Comprueba también el alojamiento del eje, altura de pista y alineación. No basta con elegir una polea que tenga el mismo diámetro exterior.
Ajuste del firmware
Los valores se calculan con la polea motriz, no con las locas: avance por vuelta = paso × dientes. Los siguientes ejemplos corresponden a motor de 1,8° (200 pasos/vuelta), micropasos de entrada ×16 y accionamiento directo, sin reducción. No copiarlos si tu configuración es diferente.
| Motriz | Avance mm/vuelta | Pasos/mm: 200 ×16 |
|---|---|---|
| 27T 1.5GT | 40,5 | 79,012346 |
Marlin: para una transmisión XY con motrices 27T, el ejemplo es M92 X79.012346 Y79.012346. Aplica solo los ejes convertidos. Si EEPROM está habilitada, guarda con M500 y comprueba con M503; alternativamente actualiza la configuración del firmware y compílalo, teniendo en cuenta los valores almacenados en EEPROM.
Klipper: en las secciones activas de los accionamientos XY, usa rotation_distance: 40.5 con motrices 27T, bajo el supuesto de accionamiento directo. Guarda y reinicia Klipper. Si hay una reducción, configura o conserva su gear_ratio real y calcula la distancia a la salida de esa reducción; no copies sin revisar el montaje.
RepRapFirmware: ajusta el M92 de config.g, calculado para los micropasos efectivos establecidos mediante M350. Con 27T y los supuestos de la tabla: M92 X79.012346 Y79.012346. Guarda el archivo para que se aplique al arrancar; M500 no es el método para conservar este cambio de pasos/mm.
Si motor, micropasos y reducción no cambian, al pasar de 20T 2GT a 27T 1,5GT multiplica los pasos/mm anteriores por 40/40.5; de 16T 2GT a 21T 1,5GT, por 32/31.5. En CoreXY convencional no se añade un factor raíz de dos. Si solo cambias una correa 1,5GT por otra del mismo paso y mantienes la motriz, la relación de avance no cambia por incorporar RF.
Montaje y comprobaciones
Corta con una herramienta adecuada, sin deshilachar los extremos ni doblar la correa en ángulos cerrados. Mantén las poleas alineadas y ajusta la tensión según el diseño de la máquina: más tensión no siempre mejora el movimiento. No aplicar una frecuencia de tensado universal ni lubricar la correa como si fuera una guía lineal.
Después del cambio, verifica el movimiento a baja velocidad, el homing y la escala de desplazamiento antes de recuperar las aceleraciones habituales. Si usas homing sin finales de carrera físicos o compensación de resonancias, revisa sus ajustes tras la modificación. No utilices el tamaño de un cubo impreso para compensar una relación de transmisión mal calculada.
Es para ti si
Buscas una correa Gates 1,5GT RF de este ancho para una transmisión ya compatible, o vas a realizar una conversión completa y quieres cuidar el contacto entre dientes y poleas.
No es para ti si
Necesitas un recambio directo para una transmisión GT2 de 2 mm sin cambiar piezas dentadas, una correa cerrada o una variante EPDM para la que el proyecto exige propiedades térmicas concretas. RF y EPDM no son designaciones equivalentes.
Si tu transmisión requiere otro ancho, también tienes la correa Gates LL-1,5GT RF de 6 mm. Elige el ancho previsto en el diseño y comprueba poleas, anclajes y espacio disponible.
Venta por metro
1 unidad corresponde a 1 metro de correa. Si compras varios metros, se enviará en una pieza siempre que sea posible. Si una longitud continua es imprescindible para tu montaje, consúltanos antes de pedirla. Se suministra solo la correa; las poleas mostradas o enlazadas se venden por separado.
