- Stock: 10
- Modelo: GATES-2GT-E-10
La correa Gates LL-2GT EPDM de 10 mm es una correa dentada abierta de paso 2 mm, vendida por metro para transmisiones lineales de impresoras 3D y otros sistemas de movimiento. Combina el perfil 2GT con un cuerpo de caucho EPDM, refuerzo longitudinal de fibra de vidrio y un tejido protector en la cara dentada.
Su interés está en el material y en la calidad del engrane: permite renovar una transmisión 2GT del ancho adecuado sin cambiar de paso, y resulta especialmente interesante cuando se busca una correa preparada para trabajar en un entorno térmico más exigente. No es una correa 1,5GT ni una correa cerrada de longitud fija.
EPDM: una elección para entornos térmicos exigentes

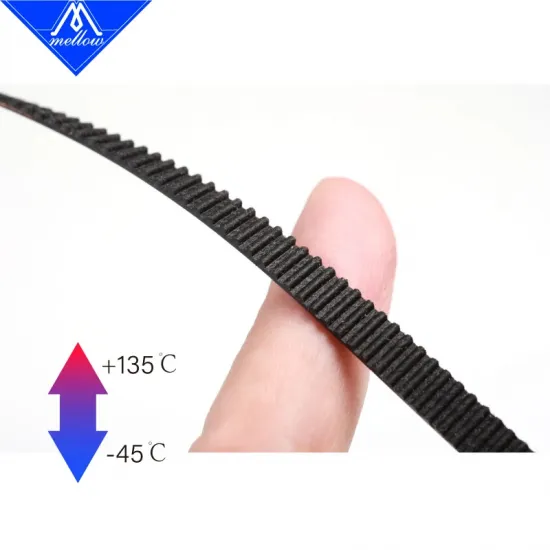

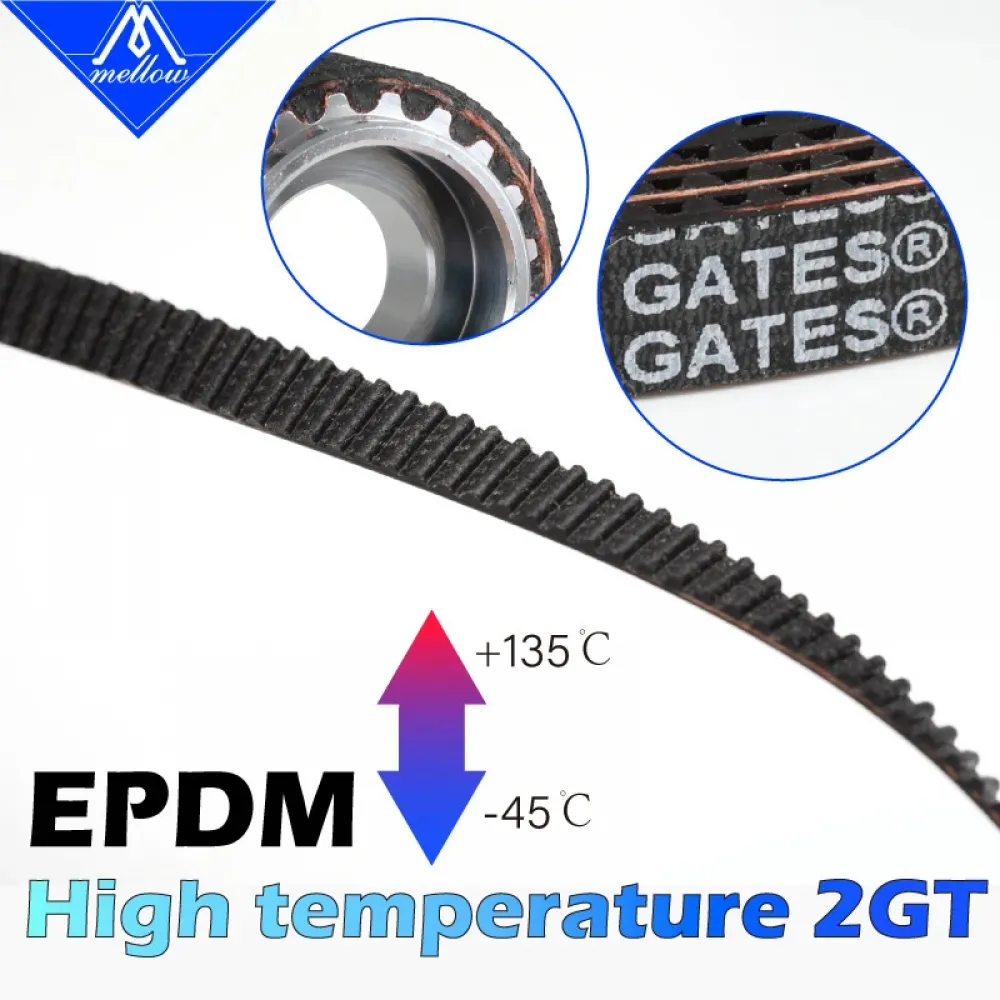

El EPDM es un caucho de etileno, propileno y dieno. Gates Unitta destaca su resistencia al ozono en su familia de correas EPDM, una propiedad útil frente al envejecimiento ambiental del elastómero. Esta versión se anuncia para un intervalo de −45 a +135 °C.
Ese intervalo describe la correa, no la temperatura de trabajo admisible de toda la máquina. Motores, rodamientos, lubricación, piezas impresas, electrónica y tensores tienen sus propios límites. Para una cámara caliente hay que dimensionar el conjunto y comprobar las condiciones de servicio; el límite superior no constituye una recomendación de uso continuo a 135 °C.
Refuerzo y superficie de los dientes
El cordón de fibra de vidrio aporta resistencia longitudinal a la tracción, mientras el cuerpo de caucho permite la flexión alrededor de las poleas. La función del refuerzo es ayudar a mantener estable la transmisión: no significa que sea conveniente tensar la correa al máximo.

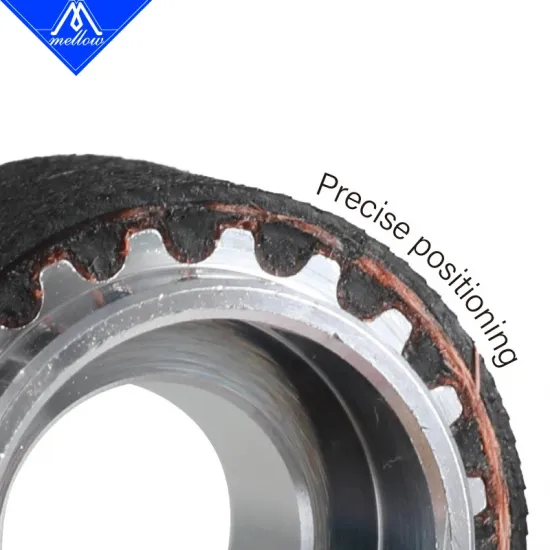

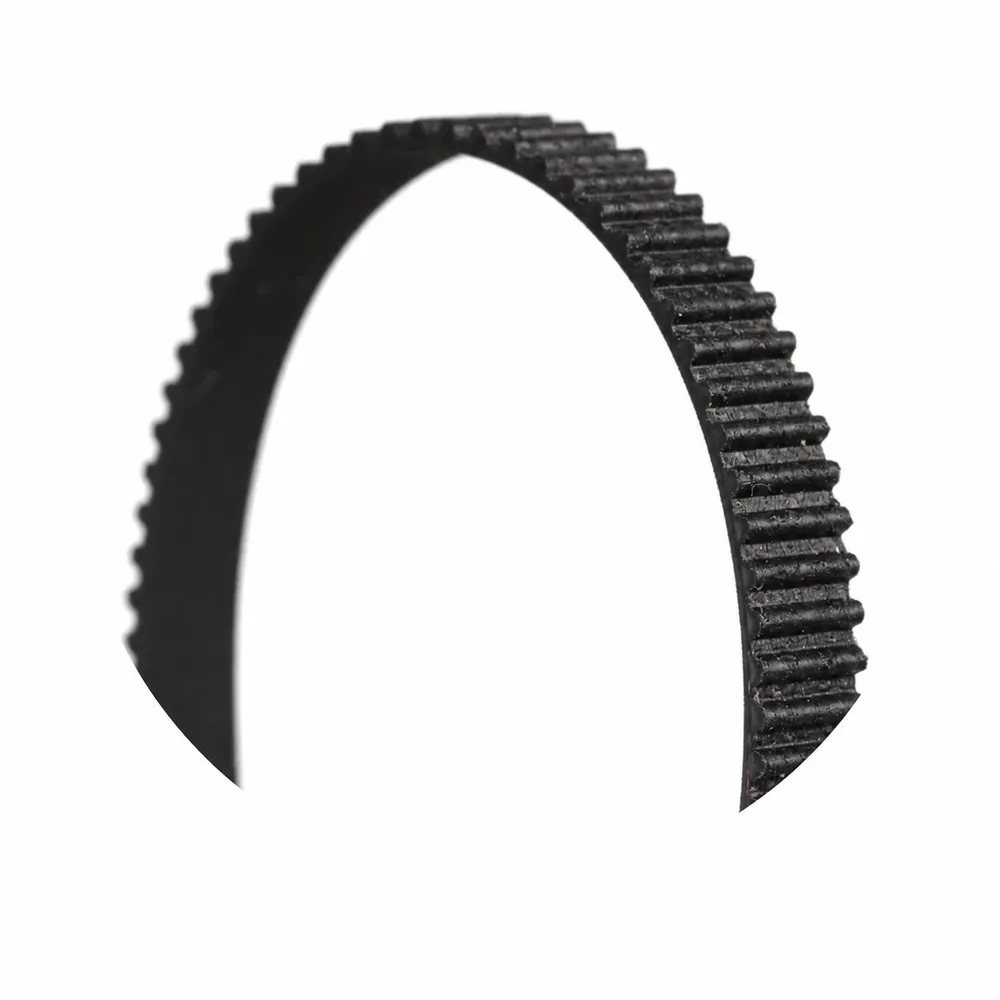

El tejido de la cara dentada protege el contacto con la polea. Mellow presenta esta versión con un tratamiento orientado a reducir el desgaste superficial y la generación de partículas durante el engrane. Una transmisión correctamente alineada permite aprovechar mejor esa construcción, pero el material por sí solo no elimina vibraciones, ruido ni marcas de impresión.
El beneficio práctico depende también de la concentricidad de las poleas, la tensión, la rigidez de la máquina y el ajuste del movimiento. EPDM identifica el material del cuerpo; no debe confundirse con RF, una denominación relacionada con un tratamiento específico de la superficie dentada.
Características técnicas
| Característica | Valor |
|---|---|
| Fabricante / familia | Gates / LL-2GT EPDM |
| Perfil y paso | 2GT, habitualmente llamado GT2 en impresión 3D; paso 2 mm |
| Ancho | 10 mm |
| Formato | Correa abierta, venta por metro |
| Unidad de venta | 1 unidad = 1 metro |
| Material del cuerpo | Caucho EPDM |
| Refuerzo longitudinal | Fibra de vidrio |
| Cara dentada | Tejido protector |
| Color | Negro |
| Intervalo térmico anunciado | −45 a +135 °C; selección según condiciones de servicio |
Compatibilidad: perfil, ancho y montaje
Se utiliza con poleas y anclajes dentados del perfil 2GT de paso 2 mm, con una pista útil para correa de 10 mm. Como componente de nuestra tienda puedes considerar la polea motriz Mellow GT2 de 20 dientes para correa de 10 mm y eje de 5 mm, verificando además el eje y la posición de montaje.
Es una opción para máquinas y conversiones diseñadas alrededor de correas 2GT de 10 mm. No sustituye directamente una correa de 6 o 9 mm: el ancho adicional exige comprobar aletas, rodillos, separadores, anclajes y piezas impresas. En particular, no debe darse por compatible con las correas Z de 9 mm de una Voron 2.4 estándar sin revisar y adaptar el montaje.
Una polea 1,5GT tiene un dentado diferente y no sirve para esta correa. Tampoco basta con que otra correa anuncie un paso de 2 mm si pertenece a un perfil de diente distinto. Una correa abierta necesita anclajes en sus extremos; no debe empalmarse de forma improvisada para sustituir una correa cerrada.
Si tu diseño requiere otro ancho, también dispones de la correa Gates LL-2GT EPDM de 6 mm. Elige el ancho previsto por la transmisión; cambiarlo puede requerir adaptar poleas y anclajes.
Montaje, tensión y firmware
- Mide el recorrido completo y deja margen para la fijación y el ajuste antes de cortar.
- Evita pliegues marcados, torsiones y daños en los bordes. Guarda la correa enrollada sin forzarla.
- Alinea poleas y rodillos: la correa no debe rozar continuamente las aletas ni las piezas de la máquina.
- Ajusta la tensión siguiendo las instrucciones del diseño, sin sobrecargar ejes y rodamientos. No existe una frecuencia de tensado universal para todos los anchos y tramos.
- En CoreXY, comprueba que ambas rutas tengan una tensión equilibrada y revisa el funcionamiento en todo el recorrido.
Cambiar únicamente el material de una correa, conservando el paso 2 mm, la polea motriz, los micropasos y las reducciones, no exige modificar la escala del movimiento. En Marlin se mantienen los pasos/mm; en Klipper, la rotation_distance; y en RepRapFirmware, los pasos/mm configurados con M92. Tras la sustitución conviene comprobar desplazamiento, tensión y resonancias. Si cambias dientes, paso o reducción, sí debes recalcular la configuración correspondiente.
Venta por metro y elección de longitud

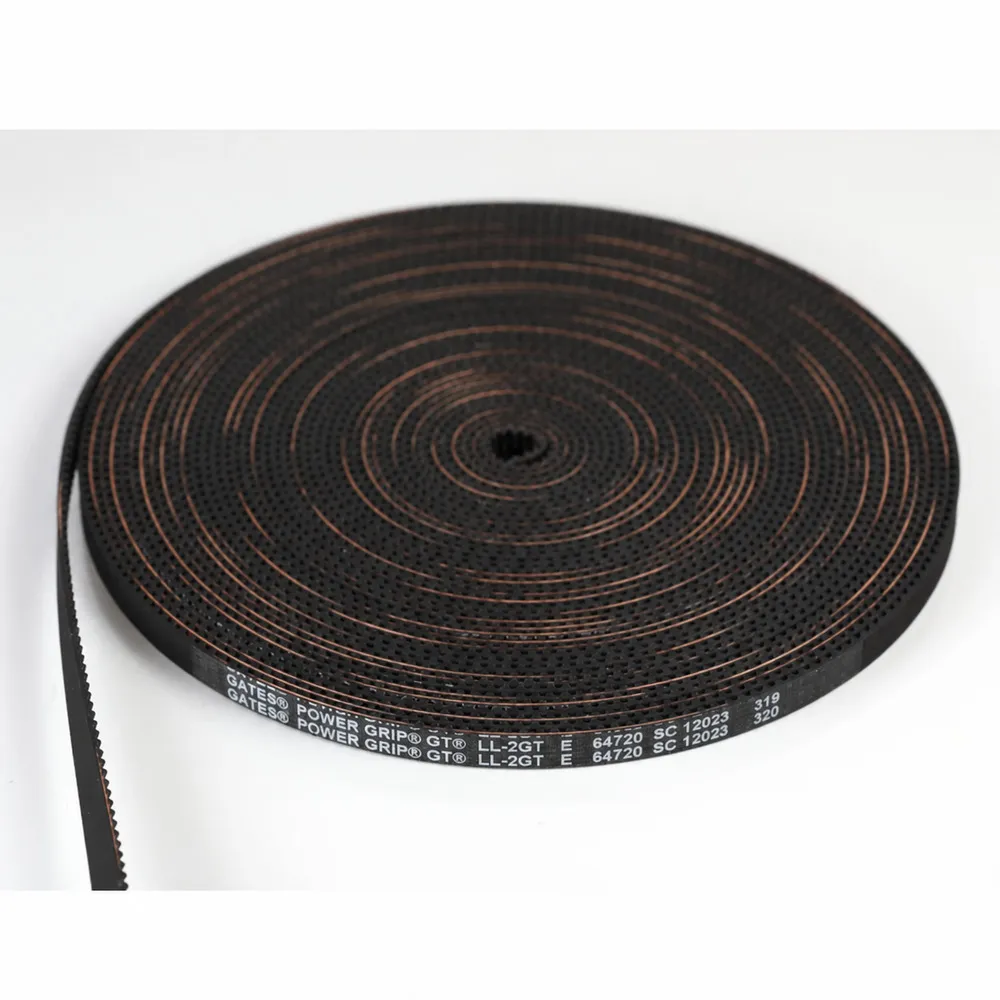

La unidad de esta referencia corresponde a 1 metro de correa abierta. No es una bobina completa ni una correa cerrada. Si compras varios metros, se enviará en una pieza siempre que sea posible. Si necesitas una longitud continua imprescindible para tu montaje, consúltanos antes de realizar el pedido para confirmar su disponibilidad.
Es para ti si…
- Tu transmisión utiliza perfil 2GT y correa de 10 mm.
- Quieres una correa Gates con cuerpo EPDM y refuerzo de fibra de vidrio.
- Estás renovando o construyendo un sistema lineal y necesitas cortar la longitud adecuada.
No es para ti si…
- Necesitas una correa 1,5GT, otro perfil o una correa cerrada.
- Tu máquina requiere un ancho distinto y no vas a adaptar los componentes.
- Buscas corregir desalineación, holguras o una polea excéntrica solamente cambiando la correa.
