Juego de 2 engranajes metálicos para extrusor Creality K1, K1C, K1 Max y Ender-3 V3/Plus

Juego de dos engranajes metálicos para el extrusor de determinadas impresoras Creality de las familias K1 y Ender-3 V3. Permite sustituir las ruedas que arrastran el filamento cuando están dañadas o desgastadas sin adquirir necesariamente el conjunto completo del extrusor. Incluye dos engranajes y dos tornillos; no incluye motor, carcasa ni hotend.

Compatibilidad que debes comprobar

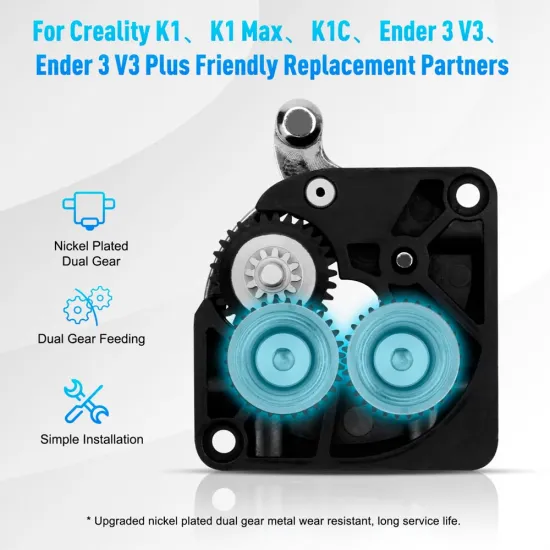

Diseñado para extrusores de serie del tipo utilizado en Creality K1, K1C, K1 Max, Ender-3 V3 y Ender-3 V3 Plus. Creality agrupa estos modelos en su familia de kits de engranajes, pero pueden existir revisiones o extrusores sustituidos. Antes de comprar, compara el juego original de tu máquina con las fotos y el plano: forma de ambas ruedas, dentado, rodamiento, ejes y posición de fijación.

El nombre de la impresora por sí solo no confirma el encaje. Si se ha cambiado el extrusor, se ha instalado una actualización con cortador de filamento o el mecanismo no coincide, consulta antes de pedirlo. No se declara compatible con Ender-3 V3 KE/SE ni con otros extrusores Creality que tengan una arquitectura diferente.

Contenido y medidas orientativas

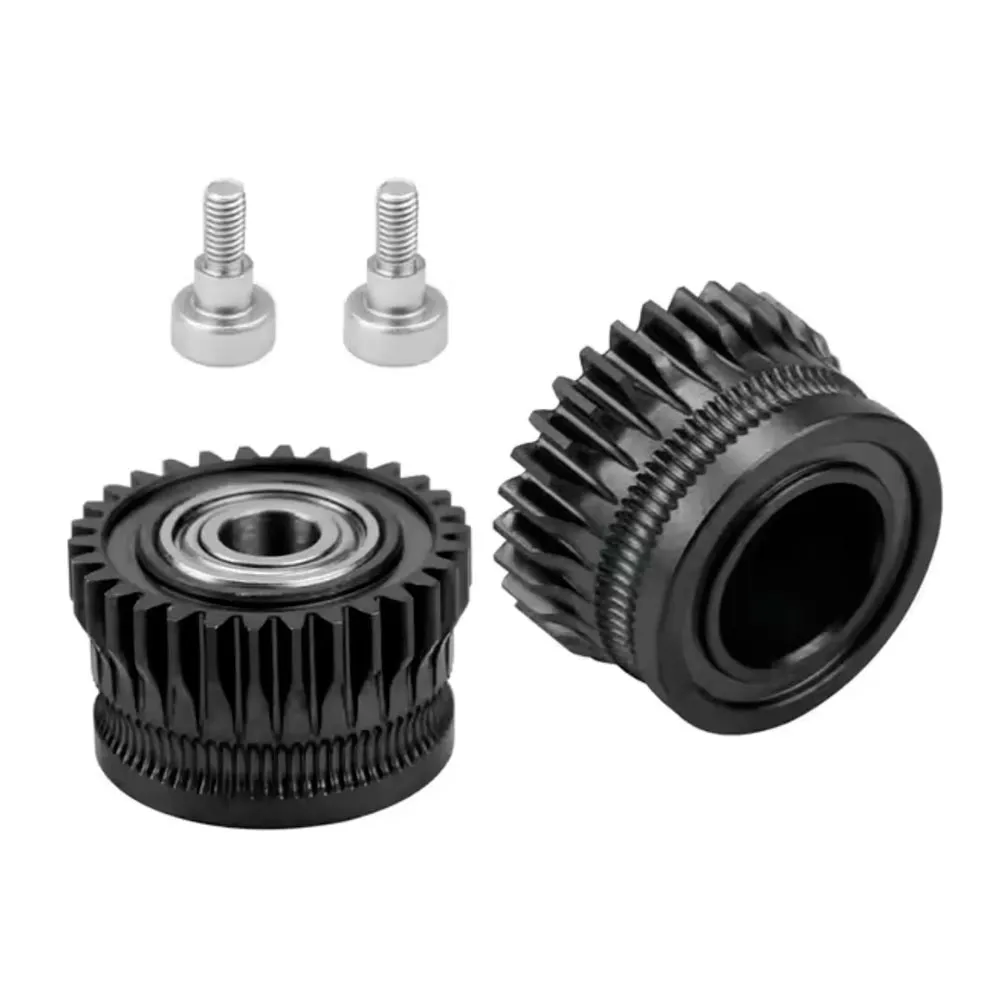

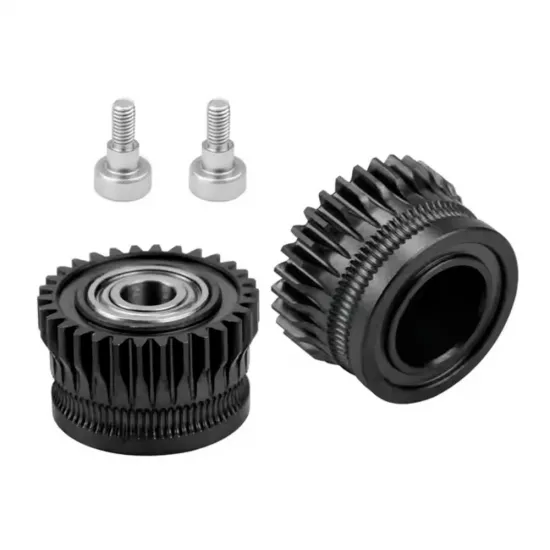

• Dos engranajes de arrastre metálicos, uno de ellos con rodamiento visible.
• Dos tornillos de fijación mostrados en la galería.

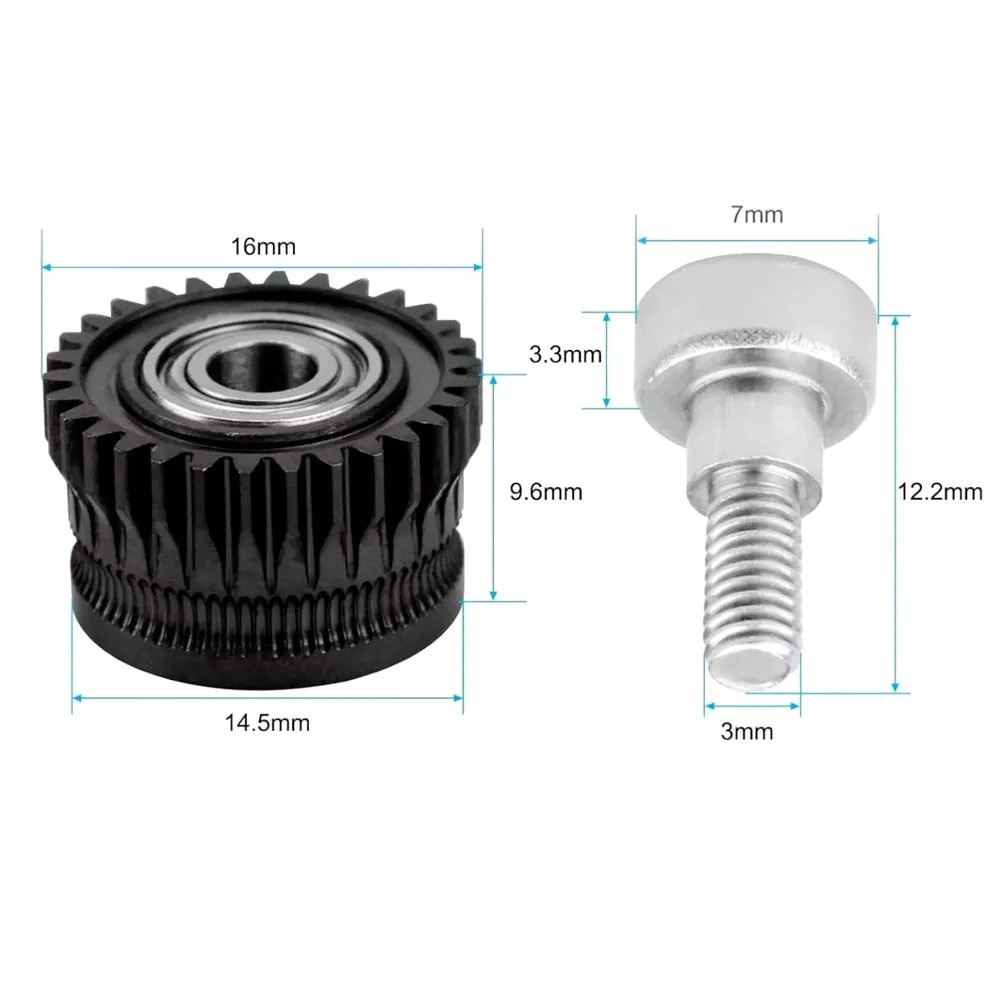

• El plano acota uno de los engranajes con Ø exterior de 16 mm, zona inferior de Ø14,5 mm y altura indicada de 9,6 mm. Para el tornillo indica cabeza Ø7 mm, altura de cabeza 3,3 mm, longitud total 12,2 mm y diámetro nominal de rosca 3 mm.

Estas cotas no describen el segundo engranaje ni sustituyen la comparación del conjunto original, especialmente el dentado y el apoyo del rodamiento.

Sustitución y puesta en marcha

1. Retira el filamento siguiendo el procedimiento de tu impresora. Apágala, desconéctala y deja enfriar el cabezal antes de abrir el extrusor.
2. Observa y fotografía la posición de engranajes, tornillos y rodamiento. Si las piezas no coinciden con este juego, no fuerces el montaje.
3. Sustituye las ruedas, comprueba que engranan, que el canal del filamento queda alineado y que el mecanismo gira libremente sin rozamientos ni holguras anómalas.
4. Vuelve a cargar filamento y prueba avance y retracción. Comprueba el agarre y la extrusión con una impresión pequeña antes de volver a trabajos largos.

Cuando se reemplazan por engranajes geométricamente equivalentes, el simple cambio mecánico no exige modificar el firmware. Conviene comprobar el avance de filamento y ajustar el perfil de extrusión si el comportamiento ha cambiado. Si persiste la subextrusión, revisa también posibles atascos de boquilla, el recorrido del filamento y el estado del hotend: el engranaje no soluciona todas las causas de alimentación irregular.

¿Es para ti?

Es para ti si tu extrusor monta este tipo de pareja de engranajes y quieres reparar sus ruedas de arrastre. No es para ti si necesitas un extrusor completo o tu mecanismo tiene otra geometría, aunque la impresora pertenezca a la misma familia.
