Extensor de zona de fusión Trianglelab ZS-MZE para hotends V6 y compatibles

Extensor de zona de fusión Trianglelab ZS-MZE para hotends con interfaz de boquilla V6 compatible. Se instala entre el bloque calefactor y la boquilla para alargar aproximadamente 8,4 mm el recorrido calentado del filamento y aumentar la capacidad potencial de fusión.

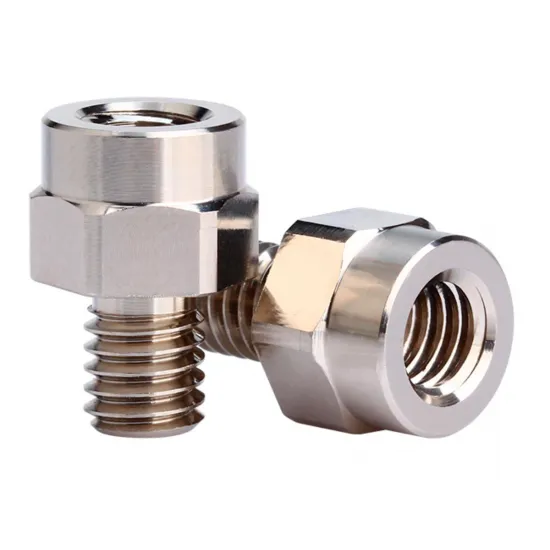

Está fabricado mediante mecanizado CNC en aleación de cobre con recubrimiento de níquel. Esta combinación favorece la transferencia térmica y ayuda a proteger la superficie frente a la oxidación y la adherencia de residuos de plástico.

Características principales

• Modelo: Trianglelab ZS-MZE.
• Extensión aproximada de la zona de fusión: 8,4 mm.
• Material: aleación de cobre niquelada.
• Fabricación mediante mecanizado CNC.
• Peso aproximado: 4,6 g.
• Diseñado para filamento de 1,75 mm.
• Interfaz destinada a bloques y boquillas compatibles con el formato V6.

¿Qué mejora puede aportar?

Al aumentar la longitud calentada, el filamento dispone de más recorrido para absorber energía antes de salir por la boquilla. Esto puede permitir un caudal volumétrico mayor y reducir la caída de temperatura cuando se imprime rápidamente.

Trianglelab indica que, instalado en un V6 estándar, el caudal resultante puede aproximarse al de un hotend Volcano estándar. No debe interpretarse como un aumento fijo del 40 %, ya que el resultado depende del calefactor, bloque, boquilla, diámetro de extrusión, material, temperatura y sistema de refrigeración.

Compatibilidad

El fabricante indica compatibilidad con distintos hotends que utilizan una interfaz de boquilla V6, entre ellos:

• Hotends V6 convencionales.
• V6 Hemera.
• Trianglelab CHC V6, CHC TD6, CHC Mini, CHC Hemera, CHC TD6S y CHC TR6.
• Trianglelab RAPIDO V2 y RAPIDO ACE.
• Trianglelab Dragon ACE.

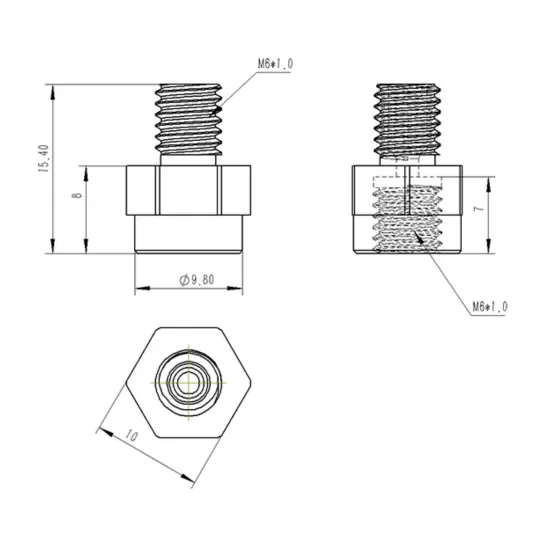

La compatibilidad con otros hotends Dragon, RAPIDO o derivados debe considerarse dimensional y condicionada. Antes de instalarlo, comprueba la rosca M6, la profundidad disponible, la superficie de sellado, la longitud de la boquilla y el espacio para el calcetín de silicona.

Compatibilidad con productos del catálogo

Puede utilizarse como ampliación de la zona de fusión del hotend Phaetus RAPIDO 2 HF cuando coincidan la revisión y la geometría de montaje.

El Phaetus RAPIDO 2 UHF ya utiliza una configuración de zona de fusión extendida. En ese caso, este componente solo debe considerarse un posible recambio dimensional después de comparar el extensor original, la boquilla y el calcetín; no debe presentarse como recambio original Phaetus.

Compatibilidad con impresoras 3D

Puede instalarse en VORON 2.4, VORON Trident y otras impresoras equipadas con un hotend compatible, pero el extensor modifica la posición vertical de la boquilla. Es necesario comprobar el soporte, el conducto de ventilación, el sensor de nivelación y la distancia disponible respecto a la cama.

En impresoras como Creality Ender 3, CR-10 o Prusa, la compatibilidad depende del hotend instalado y no únicamente del modelo de impresora. Un sistema V6 modificado puede admitirlo, mientras que el hotend original de la máquina puede no ser compatible.

Consecuencias de la instalación

• La boquilla queda situada aproximadamente 8,4 mm más abajo.
• Puede ser necesario modificar el offset Z.
• Puede requerir un conducto de ventilación o soporte diferente.
• Debe utilizarse un calcetín de silicona adecuado para la nueva geometría.
• Puede cambiar el comportamiento térmico, la retracción y el avance de presión.

Instalación y ajuste

Instala el extensor con el hotend frío y desconectado. Asegúrate de que el extensor y la boquilla roscan correctamente, que existe contacto de sellado interno y que ninguna pieza hace tope de forma incorrecta contra el bloque.

Realiza el apriete final en caliente siguiendo el procedimiento recomendado para el hotend. Después del montaje, ajusta el offset Z, comprueba la posición del sensor de nivelación, realiza una calibración PID y determina de nuevo el caudal volumétrico máximo mediante pruebas progresivas.

La temperatura máxima indicada para el extensor no representa la temperatura de funcionamiento del conjunto. El límite real siempre viene determinado por el componente menos resistente del hotend, incluidos el sensor, el calefactor, el heatbreak, la boquilla, el calcetín, el cableado y el firmware.
