Medidor digital comparativo de tensión para correas GT2 con botón retráctil

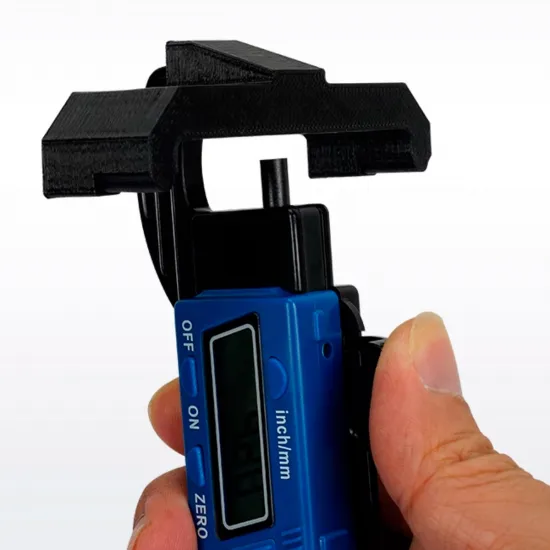

Medidor digital comparativo para el ajuste de correas GT2, formado por un indicador de desplazamiento con pantalla LCD y un soporte diseñado para apoyarse sobre la correa. Esta versión incorpora un mecanismo con botón retráctil que facilita retirar el palpador y repetir la medición.

La herramienta mide en milímetros o pulgadas cuánto se desplaza la correa al aplicar la carga proporcionada por su mecanismo. Resulta útil para repetir un ajuste conocido, comparar dos correas equivalentes o comprobar cambios después de tensar un eje.

Características

• Aplicación: ajuste comparativo de correas dentadas GT2.
• Tipo de lectura: desplazamiento lineal digital.
• Rango indicado: 0 a 12 mm.
• Unidades seleccionables: milímetros y pulgadas.
• Funciones: encendido, cambio de unidad y puesta a cero.
• Mecanismo de retorno: botón retráctil.
• Alimentación: pila de botón.
• Longitud aproximada: 115 mm.
• Anchura del soporte: aproximadamente 80 mm.
• Altura máxima aproximada: 57 mm.
• Espesor del cuerpo indicado en el plano: aproximadamente 21 mm.

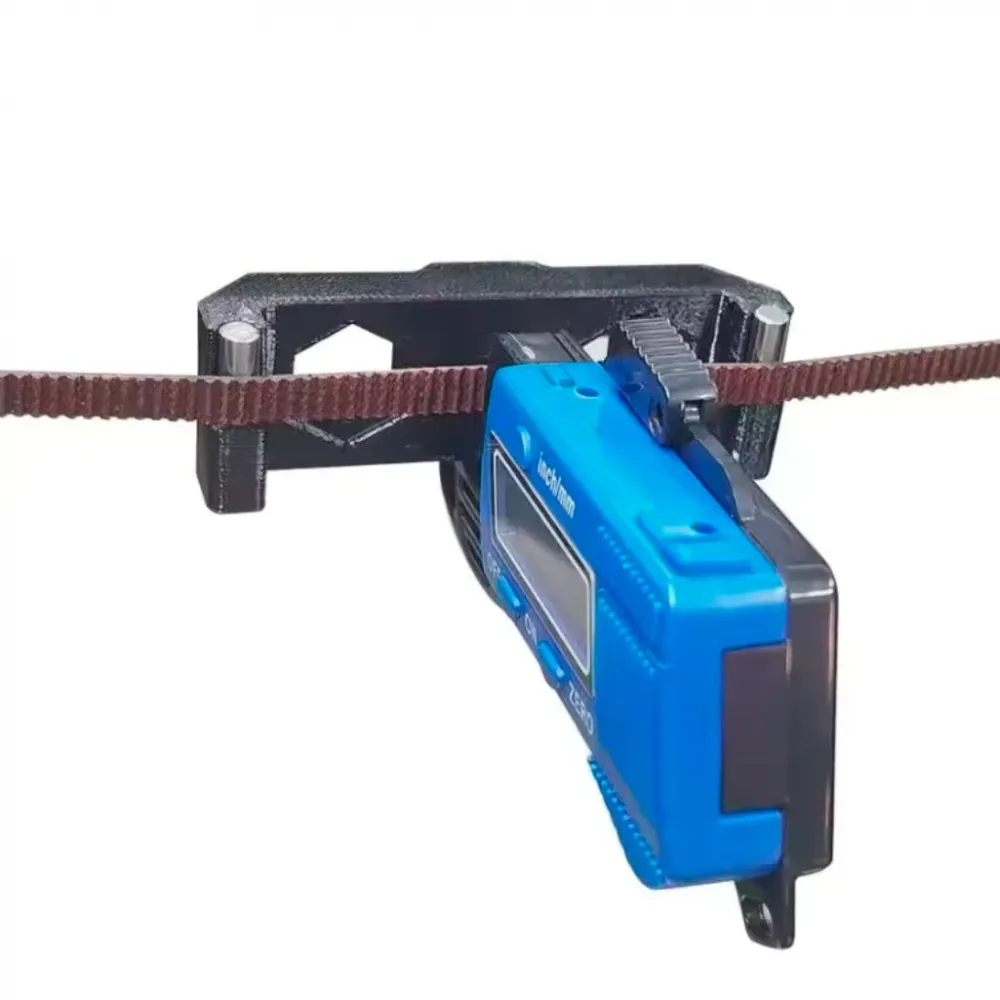

Colocación sobre la correa

El soporte se coloca sobre un tramo recto y accesible de la correa. Los puntos exteriores establecen la referencia mientras el palpador central produce el desplazamiento que muestra la pantalla.

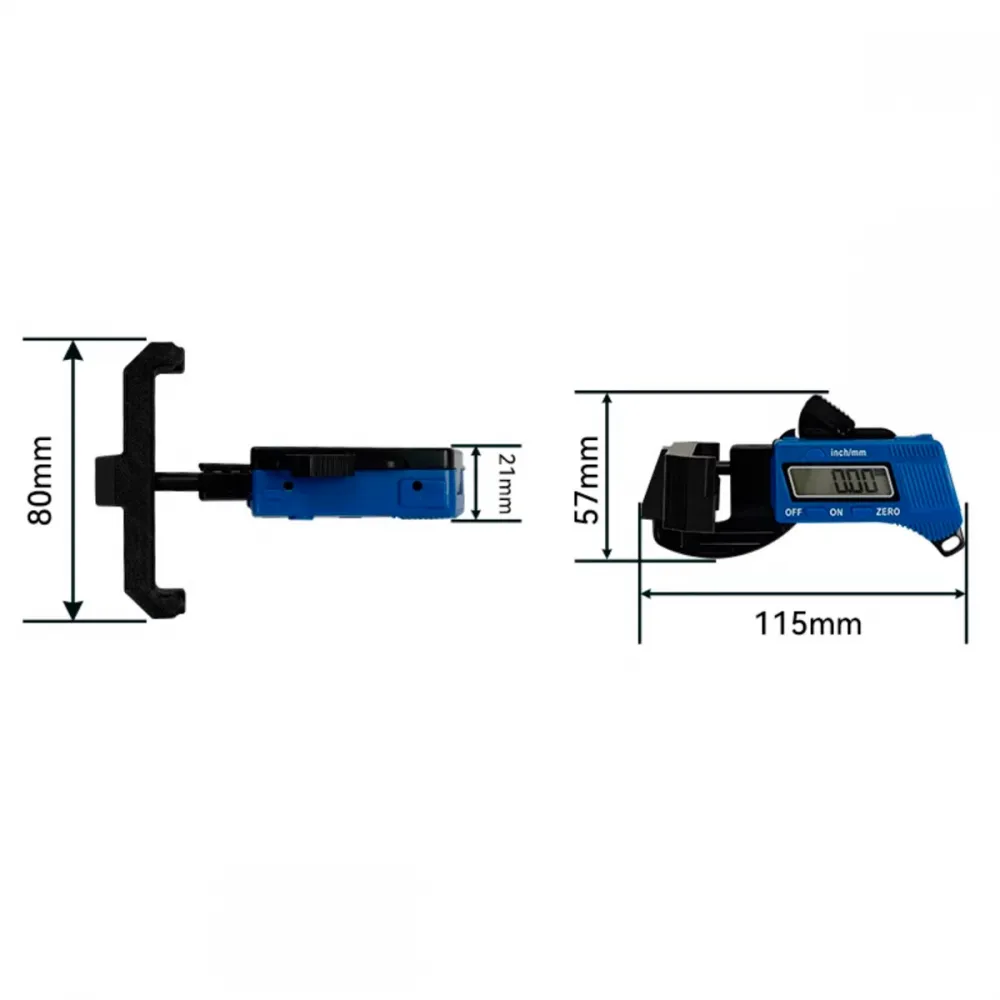

Dimensiones

Qué mide realmente

La pantalla indica un desplazamiento lineal, no una fuerza expresada en newtons ni una frecuencia en hercios. La lectura obtenida depende de la tensión de la correa, pero también de:

• La longitud libre del tramo medido.
• La anchura y construcción de la correa.
• La posición exacta del instrumento.
• La geometría del soporte y el mecanismo de retorno.
• La puesta a cero utilizada.

Por este motivo, un valor obtenido en una impresora no debe utilizarse automáticamente como objetivo para otra máquina o para una correa de diferente anchura.

Procedimiento recomendado

1. Apaga la máquina y coloca los ejes en una posición que deje accesible un tramo recto de la correa.
2. Selecciona milímetros y realiza la puesta a cero en una posición de referencia repetible.
3. Coloca el instrumento siempre en el mismo tramo, orientación y punto de medición.
4. Deja que el mecanismo se apoye sobre la correa sin añadir presión con la mano.
5. Anota la lectura y retira la herramienta antes de modificar el tensor.
6. Realiza ajustes pequeños y repite la medición en las mismas condiciones.
7. Mueve manualmente el eje después del ajuste para comprobar que no existen bloqueos ni una resistencia excesiva.

Compatibilidad y aplicaciones

Está pensado principalmente para correas GT2 utilizadas en impresoras 3D. Puede emplearse como herramienta comparativa en numerosas Creality Ender 3, CR-10, RepRap, Prusa i3 derivadas y otros equipos cartesianos cuando exista un tramo recto y accesible donde el soporte pueda asentarse correctamente.

En máquinas CoreXY puede ayudar a comparar las dos correas cuando se miden en tramos equivalentes y bajo la misma geometría. Esto no sustituye el procedimiento de ajuste indicado por el fabricante.

En impresoras Voron y otros equipos de altas prestaciones deben prevalecer las instrucciones de montaje de la versión concreta, especialmente cuando especifiquen una frecuencia de vibración o un método de tensado determinado. La lectura en milímetros de este instrumento no equivale directamente a una medición en hercios.

Puede utilizarse para comparar ajustes en la correa GT2 estándar de 6 mm, la correa GT2 antidesgaste de 6 mm y otras correas compatibles, siempre que encajen correctamente en el soporte.

Limitaciones

• No es un dinamómetro y no mide directamente la tensión en newtons.
• No proporciona por sí solo un valor universal de tensión correcta.
• No debe utilizarse con la máquina en movimiento.
• No debe forzarse sobre una correa que no encaje correctamente en el soporte.
• Una lectura repetible no descarta poleas desalineadas, rodamientos bloqueados o anclajes defectuosos.

Diferencias frente a la otra versión

Este modelo utiliza un botón retráctil para facilitar el retorno del mecanismo. También está disponible el medidor digital de correas GT2 con retorno mediante elástico. Las lecturas de ambas versiones no deben mezclarse como si compartieran necesariamente la misma calibración.

La herramienta no necesita ninguna configuración en Marlin, Klipper o RepRapFirmware.

Contenido: 1 medidor digital con soporte para correa GT2 y pila de botón instalada.
