Medidor digital comparativo para correas GT2 con retorno mediante elástico. Combina un indicador de desplazamiento con pantalla LCD, un soporte para apoyar la herramienta sobre la correa y un conjunto elástico que proporciona el retorno del mecanismo.
Permite repetir mediciones bajo condiciones similares y comparar el ajuste de una o varias correas. La pantalla muestra desplazamiento lineal en milímetros o pulgadas; no indica directamente la fuerza de tensión en newtons.
Características
- Aplicación: ajuste comparativo de correas GT2.
- Tipo de lectura: desplazamiento lineal digital.
- Rango indicado: 0 a 12 mm.
- Unidades seleccionables: milímetros y pulgadas.
- Funciones: encendido, cambio de unidad y puesta a cero.
- Mecanismo de retorno: elástico reemplazable.
- Alimentación: pila de botón.
- Longitud aproximada: 119 mm.
- Anchura máxima aproximada: 66 mm.
- Espesor indicado en el plano: aproximadamente 23 mm.
Componentes del conjunto

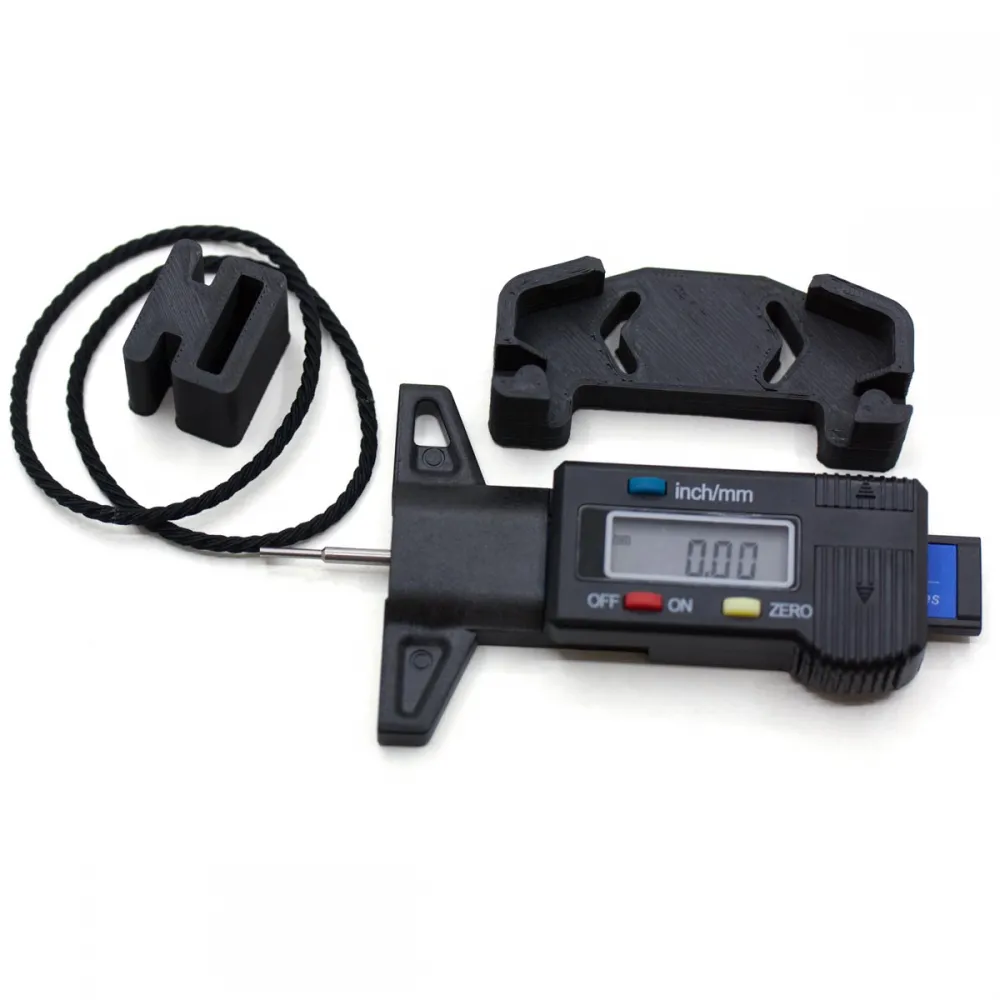

La imagen muestra el indicador digital, el soporte de medición y el elástico utilizado por el mecanismo de retorno.
Dimensiones
Interpretación de la lectura
El elástico proporciona la carga del mecanismo y el indicador muestra el desplazamiento resultante. La cifra debe utilizarse como una referencia comparativa y repetible, no como un valor absoluto transferible entre máquinas diferentes.
La lectura puede cambiar si se modifica la longitud libre del tramo, la posición del instrumento, la anchura o construcción de la correa, la fuerza del elástico o la referencia utilizada para poner la pantalla a cero.
Con el uso, el elástico puede cambiar sus propiedades. Si se sustituye, conviene establecer una nueva lectura de referencia y no mezclar directamente los resultados anteriores y posteriores.
Procedimiento recomendado
- Apaga la impresora y deja accesible un tramo recto de la correa.
- Comprueba que el elástico está correctamente colocado y no presenta daños.
- Selecciona milímetros y establece una referencia de cero repetible.
- Coloca el soporte siempre en el mismo tramo y orientación.
- Deja actuar el mecanismo sin añadir presión con la mano.
- Anota la lectura antes de retirar la herramienta.
- Ajusta la correa en pequeños incrementos y repite la medición.
- Comprueba manualmente que el eje se mueve con suavidad.
Compatibilidad y aplicaciones
Está destinado principalmente a correas GT2 de impresoras 3D y pequeños mecanismos de movimiento lineal. Puede utilizarse en máquinas Creality Ender 3, CR-10, RepRap, Prusa i3 derivadas y otros equipos cartesianos cuando exista un tramo recto compatible con la geometría del soporte.
En mecanismos CoreXY puede ayudar a comparar las correas izquierda y derecha si las mediciones se realizan sobre tramos equivalentes. Una cifra idéntica no garantiza por sí sola que todo el recorrido esté correctamente alineado.
En impresoras Voron y otras máquinas con un procedimiento de tensado documentado deben prevalecer las instrucciones oficiales de la versión concreta. Si el procedimiento establece una frecuencia en hercios, este instrumento no la mide directamente.
Precauciones
- No utilices el instrumento con la máquina en movimiento.
- No presiones el indicador manualmente durante la lectura.
- No compares mediciones tomadas en tramos de distinta longitud.
- No mezcles lecturas obtenidas con elásticos diferentes sin establecer una nueva referencia.
- No aumentes la tensión para corregir poleas desalineadas o rodamientos bloqueados.
Diferencias frente a la otra versión
Este modelo utiliza un elástico como elemento de retorno. El medidor digital con botón retráctil emplea un mecanismo diferente y presenta otras dimensiones.
Las lecturas de ambos productos no deben considerarse equivalentes sin realizar antes una comparación bajo las mismas condiciones.
La herramienta no necesita modificaciones en Marlin, Klipper o RepRapFirmware.
Contenido: 1 indicador digital, soporte para correa GT2, conjunto de retorno elástico y pila de botón instalada.
