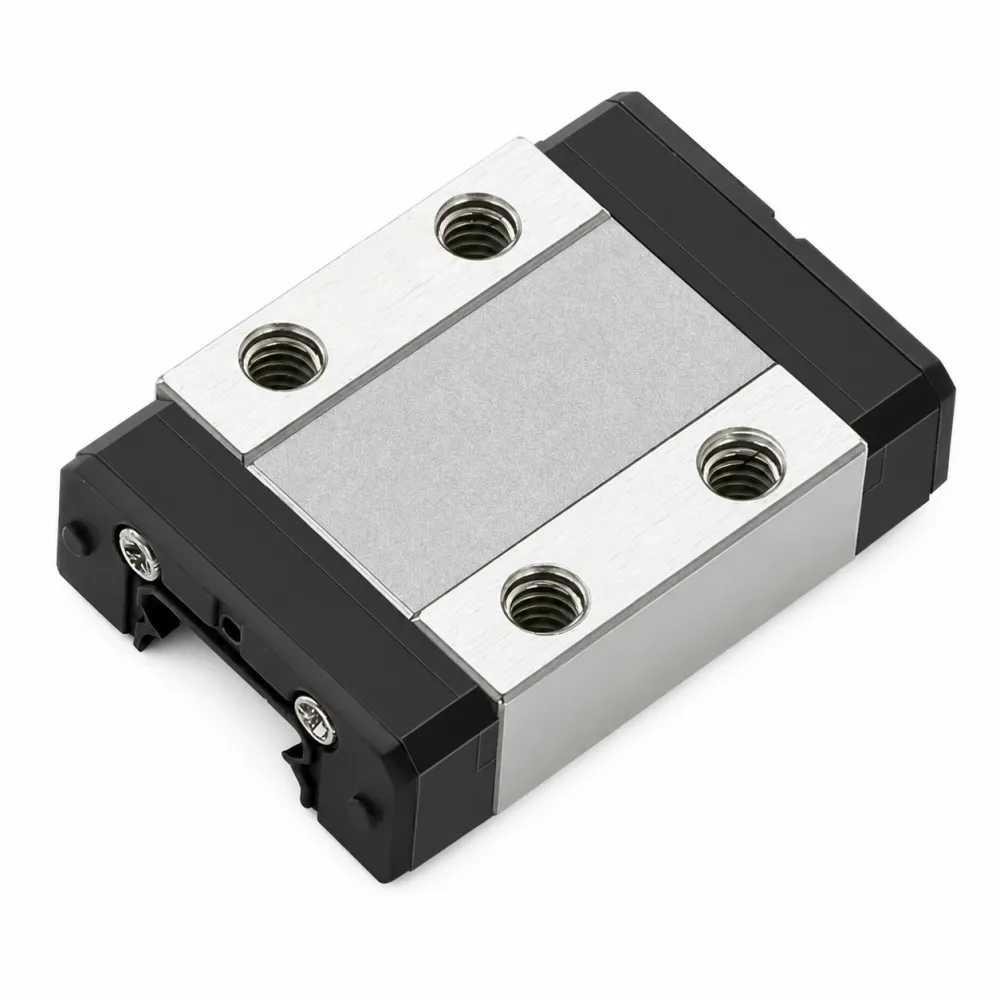

Patín lineal MGN12C compacto para riel MGN12, con recirculación de bolas y cuatro roscas superiores para fijar una placa, herramienta o plataforma móvil. Su cuerpo corto permite construir ejes lineales con una huella reducida.
Pertenece a la misma familia de guías que utilizamos en nuestras impresoras HPRO. Resulta adecuado para impresoras 3D, CNC ligera, automatización, utillajes y mecanismos compactos cuando se instala sobre un riel limpio, lubricado y correctamente alineado.

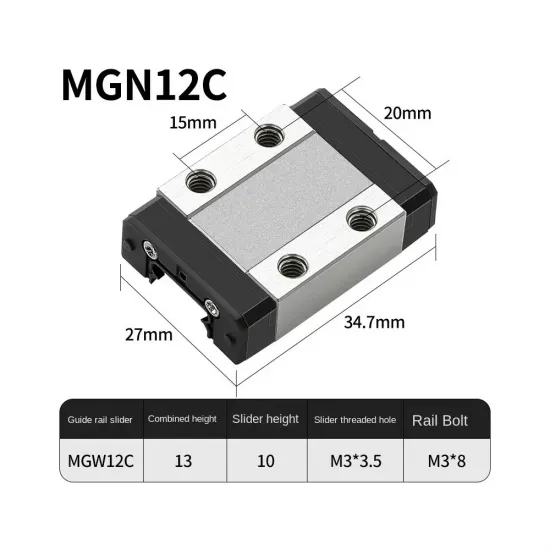

Medidas nominales MGN12C
| Característica | Medida nominal |
|---|---|
| Riel compatible | MGN12 |
| Tipo de bloque | C compacto |
| Altura total H | 13 mm |
| Anchura W | 27 mm |
| Longitud L | 34,7 mm |
| Separación transversal B | 20 mm |
| Separación longitudinal C | 15 mm |
| Roscas superiores | 4 × M3; profundidad nominal 3,5 mm |
Son cotas nominales de la geometría MGN. Si vas a sustituir un bloque dentro de una pieza ya mecanizada, comprueba físicamente altura, longitud, roscas y separaciones antes del montaje final. No se publica una carga, clase de precisión o precarga porque esos valores dependen de la fabricación y no están certificados para esta referencia genérica.
Compatibilidad y diferencia entre MGN12C y MGN12H
Este patín es compatible con nuestro riel de guía lineal MGN12. También ofrecemos el patín MGN12H alargado, que comparte la sección del riel pero cambia sus dimensiones:
- MGN12C: 34,7 mm de longitud y 15 mm de separación longitudinal entre roscas.
- MGN12H: 45,4 mm de longitud y 20 mm de separación longitudinal entre roscas.
El formato C ocupa menos espacio; el H ofrece una huella longitudinal mayor. No son sustitutos directos en una placa con los agujeros ya realizados. Tampoco puede montarse sobre rieles MGN7, MGN9 o MGN15.
En un riel MGN12 de otra marca puede existir coincidencia geométrica, pero compartir la denominación no garantiza por sí solo el ajuste, la precarga o la suavidad. Realiza una prueba sin carga antes de integrarlo en la máquina.
Transferencia y montaje sin perder bolas
- Limpia el extremo del riel y elimina cualquier rebaba que pueda dañar los sellos.
- Alinea inserto y riel sin escalones; no fuerces el bloque ni lo introduzcas torcido.
- Desliza el patín despacio sobre el riel sin dejar expuestas las pistas internas.
- Utiliza tornillos de longitud adecuada: una rosca poco profunda puede dañarse si el tornillo hace fondo.
- Recorre el eje a mano y corrige la alineación antes de conectar el motor.
Lubricación y mantenimiento
Comprueba la lubricación antes del primer uso. Si limpias el aceite protector, aplica una pequeña cantidad de grasa suave de jabón de litio o lubricante específico para guías lineales compatible con las tapas plásticas. Distribúyelo moviendo el bloque varias veces y retira el exceso exterior.
Mantén alejados el polvo abrasivo, la viruta y los restos de filamento. No utilices lubricantes con partículas sólidas, no aflojes los tornillos de las tapas y no expongas prolongadamente los plásticos a disolventes. El intervalo de mantenimiento depende del recorrido, la velocidad, la carga y el ambiente.
Color de las piezas plásticas
La producción actual llega con tapas y elementos plásticos negros. Todavía puede suministrarse alguna unidad de existencias anteriores con piezas verdes o rojas procedente de la misma fábrica. El color es cosmético, no cambia el modelo y no puede seleccionarse.
Es para ti si
- Necesitas un patín MGN12C compacto para nuestro riel MGN12.
- Tu diseño utiliza el patrón de montaje de 20 × 15 mm.
- Puedes montar, alinear y mantener correctamente el sistema lineal.
No es para ti si
- Tu diseño requiere el cuerpo largo y el patrón de 20 × 20 mm del MGN12H.
- Necesitas otra sección de riel o una compatibilidad garantizada con un bloque de distinto fabricante.
- Necesitas una precarga, clase de precisión o capacidad de carga certificada.
Contenido
Se suministra un patín MGN12C. El riel, la tornillería y los demás elementos del eje se venden por separado.
