Polea motriz GT2 POWGE 20T para correa de 10 mm, eje de 5 mm

Polea motriz GT2 POWGE de 20 dientes para correa de 10 mm, fabricada en aluminio 6061 y diseñada para fijarse sobre un eje de 5 mm mediante dos tornillos prisioneros M4.

Está indicada para transmisiones GT2 con correas anchas en impresoras 3D de gran formato, máquinas CNC y mecanismos personalizados.

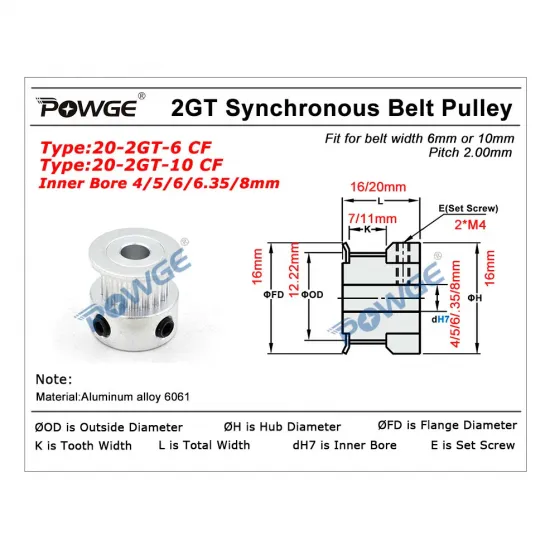

Características y medidas

• Marca: POWGE.
• Tipo: polea motriz dentada.
• Perfil: GT2 / 2GT, paso de 2 mm.
• Número de dientes: 20.
• Anchura de correa compatible: 10 mm.
• Diámetro interior: Ø5 mm.
• Diámetro exterior de la zona dentada: Ø12,22 mm.
• Diámetro de la pestaña: Ø16 mm.
• Diámetro del cubo: Ø16 mm.
• Anchura dentada: 11 mm.
• Longitud total: 20 mm.
• Fijación: 2 tornillos prisioneros M4.
• Material: aleación de aluminio 6061.

Montaje y compatibilidad

Es compatible por dimensiones con ejes de Ø5 mm. Coloca uno de los prisioneros sobre la cara plana del eje siempre que sea posible y aprieta ambos progresivamente para mantener la polea centrada.

Puede utilizarse con la correa GT2 POWGE de 10 mm, la correa GT2 RF POWGE de 10 mm y otras correas de paso 2 mm y la misma anchura.

No es un repuesto directo para mecanismos de 6 mm. Deben comprobarse también la longitud total de 20 mm y el espacio disponible alrededor del cubo y las pestañas.

Para una polea más compacta está disponible la polea motriz POWGE 16T para correa de 10 mm. También puede compararse con la polea genérica GT2 20T para correas de 9 y 10 mm.

Configuración del firmware

En transmisión directa, esta polea desplaza teóricamente 40 mm de correa por vuelta. Con un motor de 1,8°, 200 pasos por vuelta y 16 microsteps corresponde a 80 pasos/mm.

• Marlin: configura el eje mediante DEFAULT_AXIS_STEPS_PER_UNIT o M92.
• Klipper: utiliza teóricamente rotation_distance: 40.
• RepRapFirmware: configura el eje mediante M92 en config.g.

En sistemas CoreXY, las dos poleas motrices deben utilizar el mismo número de dientes. La anchura de la correa no altera los pasos por milímetro si el paso y el número de dientes permanecen iguales.

Contenido: 1 polea motriz POWGE con dos tornillos prisioneros.
