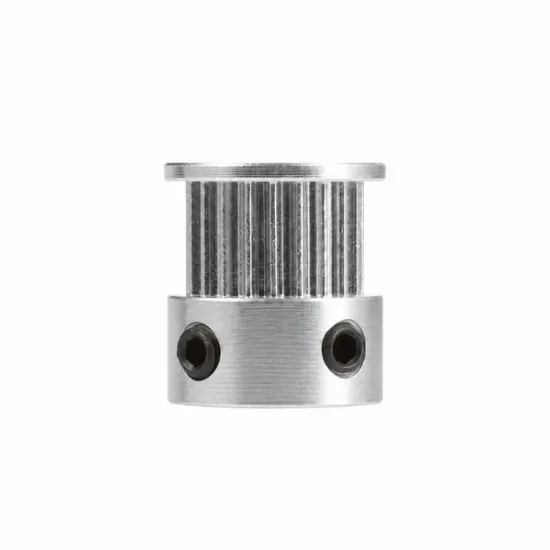

Polea motriz Mellow GT2 de 20 dientes para correa de 6 mm y eje de 5 mm

Polea motriz Mellow GT2 de 20 dientes para correa de 6 mm y eje de 5 mm, fabricada en aleación de aluminio. Transmite el giro del motor a una correa dentada de paso 2 mm y permite un avance teórico de 40 mm por vuelta de polea.

Su pista dentada de 7 mm deja espacio para la correa de 6 mm, mientras que las pestañas laterales ayudan a mantenerla en su recorrido. El cubo incorpora dos prisioneros radiales para fijar la polea al eje.

Qué caracteriza a esta polea Mellow

Mellow pone el énfasis en el mecanizado del dentado y su contacto con la correa. Según el fabricante, esta familia se produce con herramientas suministradas por Gates y alcanza un acabado superficial Ra de 0,4 µm. La polea es de marca Mellow: esa información sobre el proceso de fabricación no la convierte en una polea Gates.

La rugosidad describe el acabado de la superficie, no la tolerancia de las medidas ni la precisión final de la impresora. Un perfil bien mecanizado favorece un contacto regular con la correa, pero el resultado también depende de la alineación, la tensión y el estado del resto de la transmisión.

• Perfil GT2 de paso 2 mm: engrane con correas del mismo perfil para transmitir el movimiento de forma sincronizada.
• Cuerpo de aluminio: construcción ligera para transmisiones compactas.
• Dos puntos de fijación: permiten asegurar la posición de la polea sobre el eje.
• Pista de 7 mm: correspondiente a la variante diseñada para correa de 6 mm.

Medidas y características

Las dimensiones son nominales. Los 15 mm corresponden al exterior de las pestañas y no deben utilizarse para calcular el avance de la correa.

Compatibilidad y componentes relacionados

Es adecuada para transmisiones de impresoras 3D cartesianas o CoreXY, plotters, grabadores láser y otros mecanismos que utilicen correa GT2 de 6 mm y un eje de 5 mm. También puede montarse en muchos motores NEMA 17 con ese diámetro de eje; comprueba su longitud útil y el espacio disponible, porque el formato NEMA 17 no garantiza por sí solo la compatibilidad.

Puede combinarse con la correa GT2 antidesgaste de 6 mm. Para un retorno por el dorso liso de la correa, la polea loca lisa Mellow para correa de 6 mm es un componente relacionado, siempre que el diámetro de montaje y el espacio del soporte correspondan al diseño.

No es una polea loca con rodamientos. Tampoco es intercambiable con perfiles 1,5GT o HTD de otro paso, ni con poleas para ejes de 8 mm. En una máquina CoreXY, conserva el perfil y el número de dientes que exige el diseño en sus accionamientos.

Referencia de proyecto: la Voron 2.4r2 utiliza poleas GT2 de 20 dientes para correas de 6 mm en sus accionamientos A/B. Esta polea coincide en perfil, número de dientes y agujero de 5 mm; antes de elegirla, comprueba que su altura de 16 mm y la posición de la pista encajan con las piezas y separaciones de tu montaje.

Montaje

1. Con la máquina apagada, comprueba que el agujero y el eje son de 5 mm y que hay longitud suficiente para sujetar el cubo.
2. Coloca la pista a la altura del recorrido de la correa y deja separación para que la polea no roce el motor ni el soporte.
3. Si el eje tiene un plano, sitúa uno de los prisioneros sobre él. Aprieta ambas fijaciones sin dañar sus alojamientos.
4. Alinea la transmisión antes de tensar. La correa no debe apoyarse continuamente contra una pestaña para corregir una desalineación.
5. Comprueba a mano el recorrido y realiza una primera prueba a baja velocidad, verificando la fijación y la ausencia de roces.

Avance y configuración de firmware

En una transmisión directa, cada vuelta del motor mueve 40 mm de correa. Con un motor de 1,8° y 16 micropasos, el cálculo es 200 × 16 / 40 = 80 pasos/mm. Con un motor de 0,9° a 16 micropasos, son 160 pasos/mm. La interpolación interna del driver no cambia los micropasos que el firmware envía al controlador.

Los siguientes ejemplos corresponden únicamente a un eje accionado directamente por esta polea. No los apliques al extrusor, a un husillo ni a una transmisión con reducción sin adaptar el cálculo.

• Marlin: para un eje X con motor de 1,8° y 16 micropasos, M92 X80. Guarda con M500 si la EEPROM está habilitada.
• Klipper: rotation_distance: 40 en la sección del motor correspondiente. Ajusta microsteps y full_steps_per_rotation según el hardware; si hay reducción, ten en cuenta gear_ratio.
• RepRapFirmware: con las mismas condiciones del ejemplo de Marlin, configura M92 X80 en config.g, coherente con los micropasos establecidos mediante M350.

Si sustituyes otra polea GT2 de 20 dientes manteniendo la transmisión, no necesitas cambiar estos parámetros por el mero cambio de polea. Si pasas de 16 a 20 dientes, el avance aumenta de 32 a 40 mm por vuelta y debes recalcular la configuración.

Es para ti si

Buscas una polea motriz Mellow de medidas definidas para una transmisión GT2 de 6 mm, con eje de 5 mm, y quieres disponer de información de montaje y cálculo de avance para preparar el proyecto.

No es para ti si

Necesitas un rodillo que gire libremente sobre un tornillo, una pista para correa de 9/10 mm, otro diámetro de eje o un recambio de distinta geometría sin comprobar primero sus medidas.

Preguntas frecuentes

¿Los 7 mm son el ancho de correa?
No: son la anchura nominal de la pista. Esta variante está diseñada para correa de 6 mm.

¿Una polea nueva elimina las vibraciones?
El mecanizado es una parte de la transmisión; también debes comprobar tensión, alineación, fijación y rigidez del conjunto.

¿Incluye el motor o la correa?
No. Se vende una polea; el motor y la correa se adquieren por separado.

Contenido: una polea motriz Mellow GT2 de 20 dientes para correa de 6 mm y eje de 5 mm.
