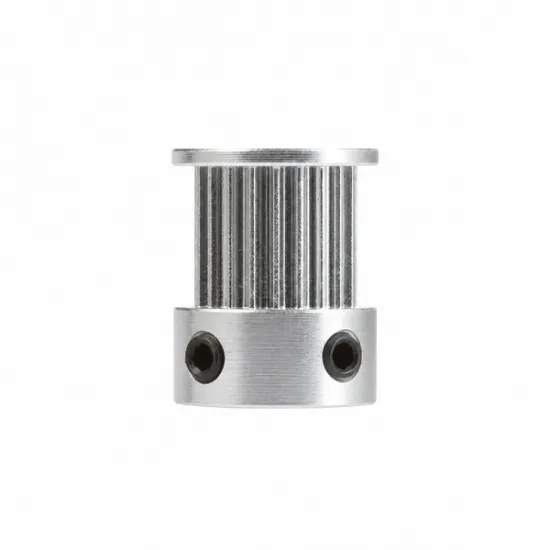

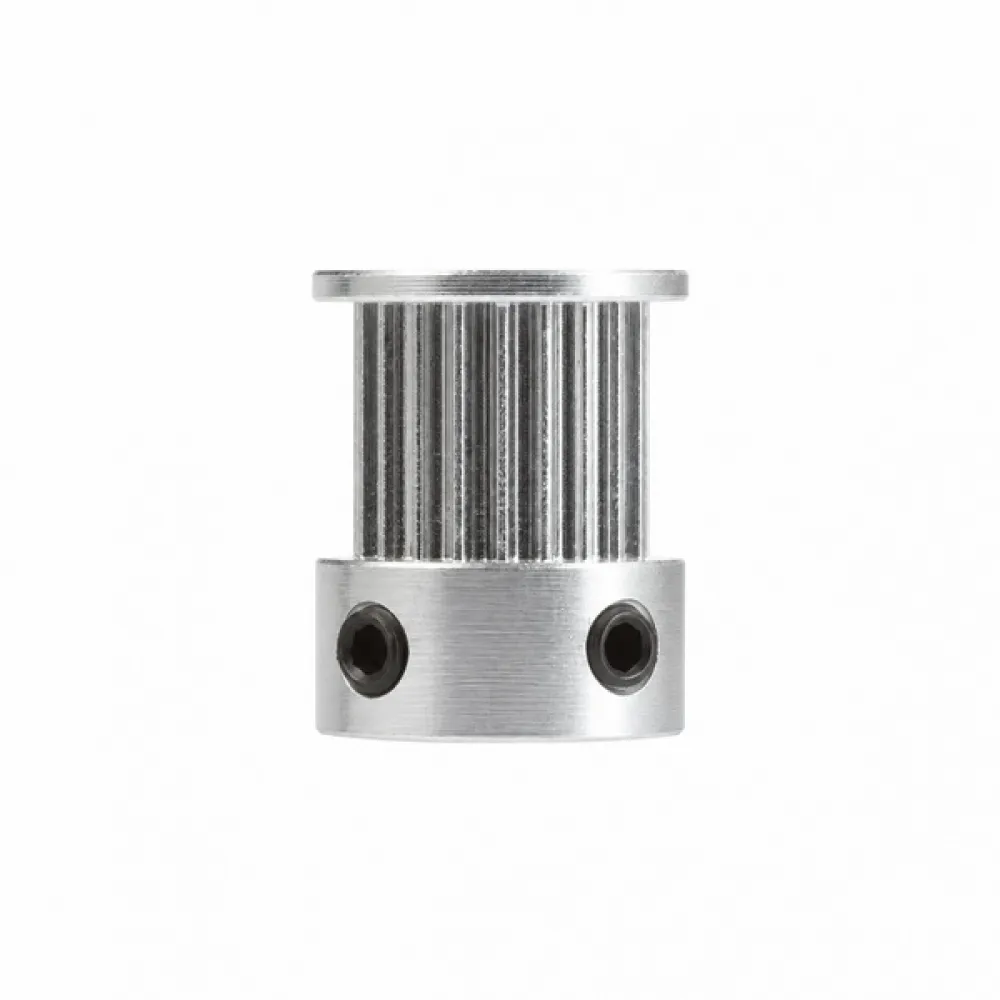

Polea motriz Mellow GT2 de 20 dientes para correa de 9/10 mm y eje de 5 mm

Polea motriz Mellow GT2 de 20 dientes para correas de 9 y 10 mm y eje de 5 mm, fabricada en aleación de aluminio. Su pista dentada de 11 mm corresponde a la variante de mayor anchura, con una altura total nominal de 20 mm.

Permite transmitir el giro del motor a una correa GT2 de paso 2 mm. Cada vuelta de polea proporciona un avance teórico de 40 mm: el ancho de la correa no modifica esta relación.

Mecanizado y contacto con la correa

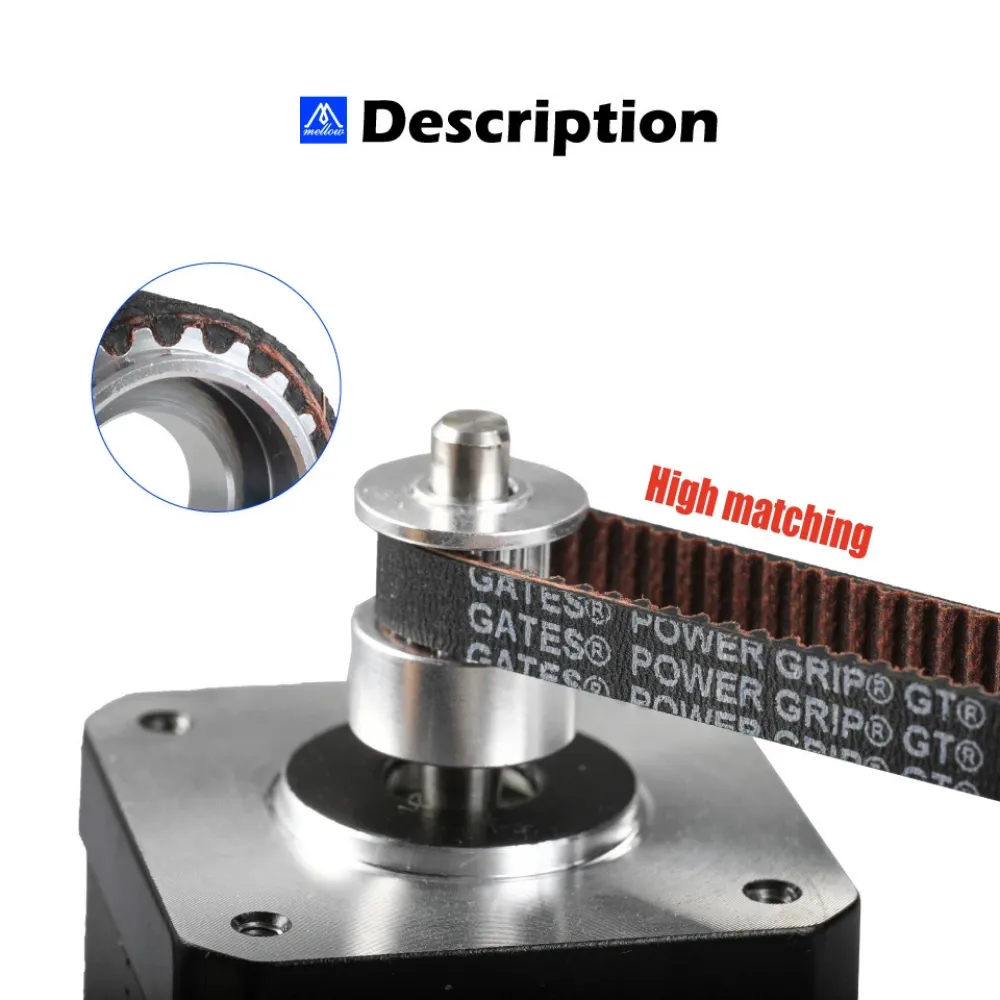

Mellow destaca el acabado del dentado de esta familia. Según el fabricante, utiliza herramientas suministradas por Gates y obtiene una rugosidad superficial Ra de 0,4 µm. Es una polea de marca Mellow; la procedencia declarada de las herramientas no equivale a una polea de marca Gates.

Un dentado bien mecanizado favorece un contacto regular entre polea y correa. La rugosidad expresa el acabado de la superficie, no una tolerancia dimensional ni una garantía de precisión de toda la máquina. Para aprovechar la transmisión, la pista debe quedar alineada y la correa debe trabajar con la tensión adecuada.

• Pista de 11 mm: diseñada para las anchuras de correa de 9 y 10 mm indicadas por Mellow.
• Dos prisioneros radiales: fijación al eje de 5 mm.
• Pestañas laterales: ayudan a guiar el recorrido sin sustituir una buena alineación.
• Cuerpo de aluminio: construcción compacta y ligera.

Medidas y características

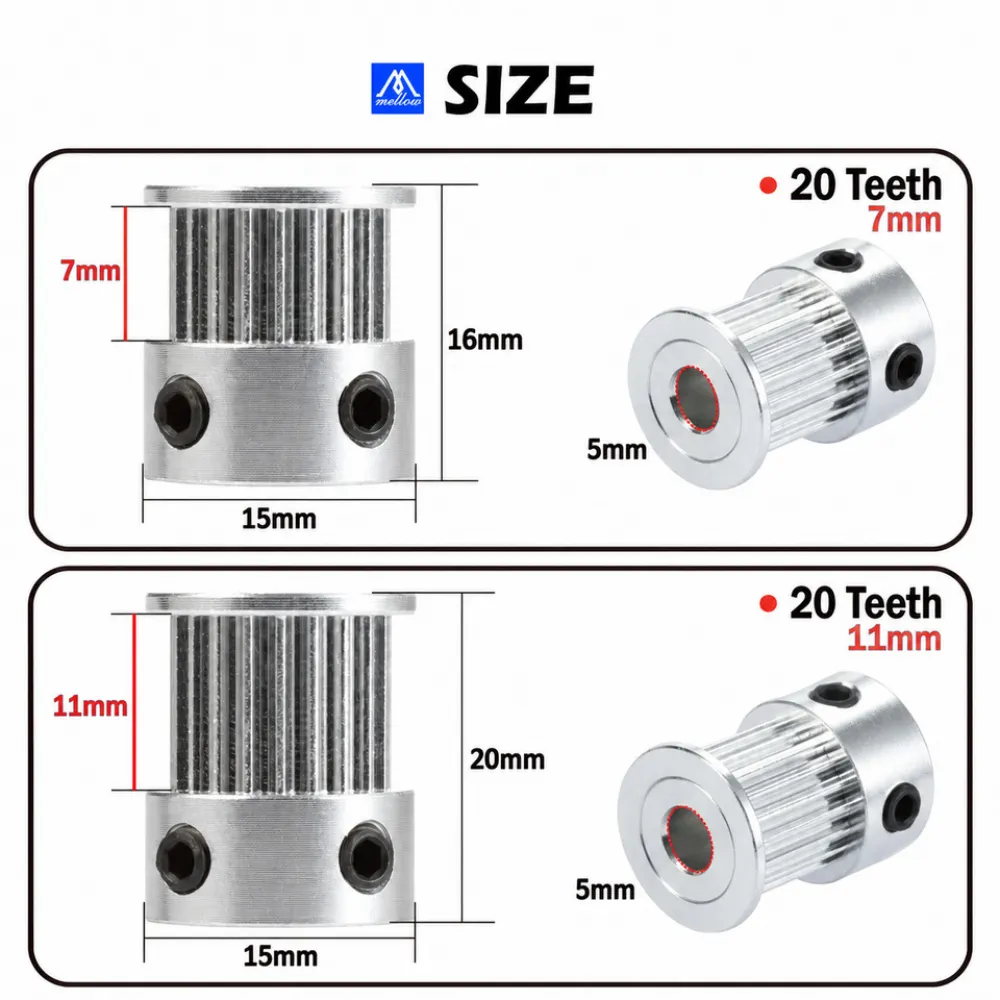

Las medidas son nominales. La pista mide 11 mm, pero esta referencia se selecciona por correa de 9/10 mm. El diámetro exterior de las pestañas no es el diámetro que determina el avance.

Compatibilidad y accesorios relacionados

Es una opción para impresoras 3D cartesianas o CoreXY y otros mecanismos diseñados para correa GT2 de 9 o 10 mm y eje de 5 mm. Comprueba también la altura del cubo, la longitud del eje y la posición del recorrido: sustituir una polea más estrecha puede requerir adaptar soportes, separaciones y el resto de rodillos.

Puede utilizarse con la correa GT2 POWGE de 10 mm. Para el retorno por el dorso liso, puedes considerar la polea loca lisa Mellow para correa de 10 mm, comprobando su diámetro de montaje y el espacio del soporte.

Muchos motores NEMA 17 tienen eje de 5 mm, pero debes verificar el motor concreto: NEMA 17 no define todos los detalles del eje. Esta polea no sirve como rodillo libre sobre un tornillo, no está diseñada para correa de 12 mm y no sustituye perfiles de paso 1,5 mm o HTD de otro paso.

Una correa más ancha no aumenta automáticamente la precisión ni garantiza mayor velocidad. El sistema completo debe estar diseñado para ella, incluyendo anclajes, rodillos y tensión.

Referencia de proyecto: la Voron 2.4r2 utiliza una polea GT2 de 20 dientes para correa de 9 mm sobre el eje secundario de 5 mm de cada reducción Z. Esta variante coincide en perfil, dientes y agujero, pero debes verificar sus 20 mm de altura y la posición de la pista frente a tu montaje. No es la polea de 16 dientes del motor ni el rodillo loco del eje Z; conserva la reducción del diseño al configurar el firmware.

Montaje y comprobación

1. Apaga la máquina y verifica el agujero de 5 mm, la longitud útil del eje y el espacio para los 20 mm de altura total.
2. Alinea la pista dentada con la correa. Evita que el cubo o las pestañas rocen el motor o el soporte.
3. Si el eje presenta un plano, orienta uno de los prisioneros hacia él y asegura ambas fijaciones sin dañar sus alojamientos.
4. Ajusta la tensión después de alinear el conjunto; no uses una tensión excesiva para corregir un recorrido desviado.
5. Comprueba todo el recorrido a mano y prueba después a baja velocidad. Revisa que la correa no roce continuamente las pestañas.

Configuración en Marlin, Klipper y RepRapFirmware

Para una transmisión directa, 20 dientes × 2 mm de paso = 40 mm por vuelta. Con motor de 1,8° y 16 micropasos: 200 × 16 / 40 = 80 pasos/mm. Con motor de 0,9° y 16 micropasos: 160 pasos/mm. La anchura de 9 o 10 mm no cambia estos valores.

• Marlin: ejemplo para un eje X directo, motor de 1,8° y 16 micropasos: M92 X80. Guarda con M500 cuando la EEPROM esté habilitada.
• Klipper: rotation_distance: 40 en el motor correspondiente. Configura aparte microsteps y full_steps_per_rotation; si hay reducción, adapta también el tratamiento de gear_ratio.
• RepRapFirmware: bajo las condiciones del ejemplo de Marlin, utiliza M92 X80 en config.g, con los micropasos de M350 correctamente establecidos.

Los ejemplos no son valores universales para toda la impresora: no deben aplicarse a un husillo, al extrusor o a una transmisión con reducción sin recalcular. La interpolación interna del controlador tampoco sustituye la configuración de micropasos usada para el cálculo.

Si cambias una polea GT2 de 20 dientes por esta y mantienes la relación de transmisión, no necesitas modificar los pasos/mm ni la distancia de rotación por ese motivo. Cambiar de 16 a 20 dientes sí altera el avance de 32 a 40 mm por vuelta.

Es para ti si

Tu proyecto utiliza correa GT2 de 9 o 10 mm, un eje de 5 mm y espacio para esta geometría, y buscas una polea motriz de marca Mellow con medidas y guía de configuración documentadas.

No es para ti si

Necesitas un rodillo con rodamientos, una polea para eje de 8 mm, una pista para correa de 12 mm o un recambio cuya altura disponible no admite 20 mm.

Preguntas frecuentes

¿La misma polea sirve para 9 y 10 mm?
Sí: es la variante 9/10 mm del fabricante, con pista nominal de 11 mm. Comprueba la alineación y el recorrido de tu montaje.

¿Puedo ensanchar una transmisión de 6 mm cambiando solo la polea?
No necesariamente: la correa, los anclajes, los rodillos y las holguras deben ser compatibles con la nueva anchura.

¿El motor o la correa están incluidos?
No. Se vende una polea; los demás componentes se adquieren por separado.

Contenido: una polea motriz Mellow GT2 de 20 dientes para correas de 9/10 mm y eje de 5 mm.
