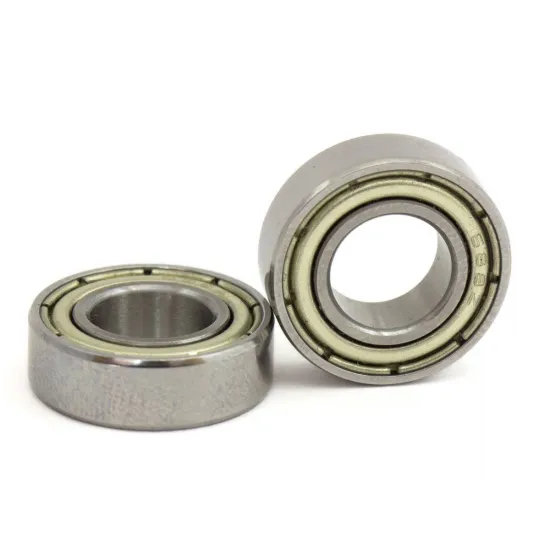

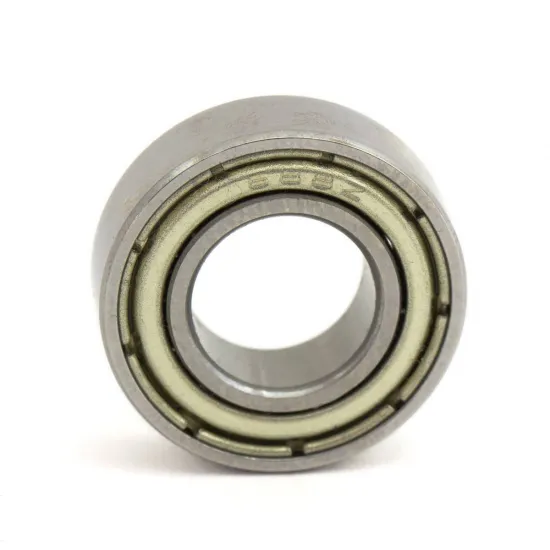

Rodamiento 688ZZ blindado – 8 × 16 × 5 mm

El 688ZZ es un rodamiento radial rígido de bolas de sección compacta, con diámetro interior de 8 mm, diámetro exterior de 16 mm y anchura de 5 mm. Incorpora blindajes metálicos en ambos lados para ayudar a conservar el lubricante y limitar la entrada de suciedad.

Puede utilizarse en impresoras 3D, máquinas CNC, extrusores, rodillos, guías, ruedas y pequeños mecanismos de rotación que requieran un rodamiento compacto para eje de 8 mm.

Medidas nominales del rodamiento 688ZZ

• Diámetro interior: 8 mm.
• Diámetro exterior: 16 mm.
• Anchura: 5 mm.
• Tipo: rodamiento radial rígido de bolas.
• Protección: blindaje metálico ZZ en ambos lados.
• Referencia dimensional: 688ZZ o 688-2Z.

Las dimensiones 8 × 16 × 5 mm corresponden a la referencia normalizada 688. Al no estar identificado el fabricante concreto, pueden variar la tolerancia, holgura interna, lubricación, precisión, capacidad de carga y velocidad máxima. Si alguna de estas prestaciones es crítica, debe verificarse sobre la unidad suministrada o mediante una referencia de fabricante conocida.

Un rodamiento compacto para eje de 8 mm

El 688ZZ comparte un diámetro interior de 8 mm con otros rodamientos, pero utiliza un cuerpo exterior especialmente compacto de 16 mm. Por ejemplo, el rodamiento 608ZZ también emplea un eje de 8 mm, pero mide 22 mm de diámetro exterior y 7 mm de anchura.

Por este motivo, ambos rodamientos no son intercambiables aunque utilicen el mismo diámetro de eje. Siempre deben comprobarse las tres cotas principales y la geometría del alojamiento.

Compatibilidad y montaje

El alojamiento debe estar diseñado para un rodamiento de 16 mm de diámetro exterior y 5 mm de anchura. El eje, casquillo o tornillo interior debe presentar el diámetro y ajuste adecuados para el aro interior de 8 mm.

• Limpiar el eje y el alojamiento antes del montaje.
• Eliminar rebabas que puedan desalinear o dañar el rodamiento.
• Aplicar la fuerza de inserción solamente sobre el aro que se está ajustando.
• No montar el rodamiento transmitiendo presión o golpes a través de las bolas.
• No deformar los blindajes metálicos laterales.
• Comprobar el giro libre del conjunto después del montaje.

Los blindajes ZZ proporcionan una protección básica frente a suciedad moderada, pero no son retenes estancos. El rodamiento puede necesitar protección adicional en ambientes con agua, polvo fino, virutas o partículas abrasivas.

Versión con brida

Cuando el alojamiento necesita un tope lateral integrado puede utilizarse el rodamiento F688ZZ con brida de 18 mm. Comparte las medidas del cuerpo y del eje —8 × 16 × 5 mm—, pero añade una brida exterior en uno de sus lados.

La versión con brida y el 688ZZ convencional no deben considerarse directamente intercambiables: el alojamiento debe disponer del espacio y la geometría necesarios para la brida.

Si se necesita un rodamiento de mayor sección para eje de 8 mm puede consultarse el rodamiento 608ZZ de 8 × 22 × 7 mm.

Contenido: 1 rodamiento 688ZZ.
