- Modelo: F8-16M
El F8-16M es un rodamiento axial de bolas de una dirección, diseñado para transmitir fuerzas paralelas al eje entre una pieza giratoria y un apoyo fijo. Sus medidas nominales de 8 × 16 × 5 mm lo hacen especialmente útil en accionamientos de eje Z con husillo de 8 mm, colocado bajo el acoplador.
HTA3D utiliza este rodamiento en las impresoras HPRO-330 y HPRO-400. El acoplador descansa sobre el rodamiento y la carga axial del conjunto Z se transmite al soporte y a la estructura, evitando que todo ese peso recaiga directamente sobre el rotor y los rodamientos internos del motor.
Medidas y construcción
- Referencia: F8-16M.
- Diámetro interior nominal: 8 mm.
- Diámetro exterior nominal: 16 mm.
- Altura total: 5 mm.
- Arandela de eje: agujero de 8 mm y exterior nominal de 15,8 mm.
- Arandela de alojamiento: agujero de paso nominal de 8,2 mm y exterior de 16 mm.

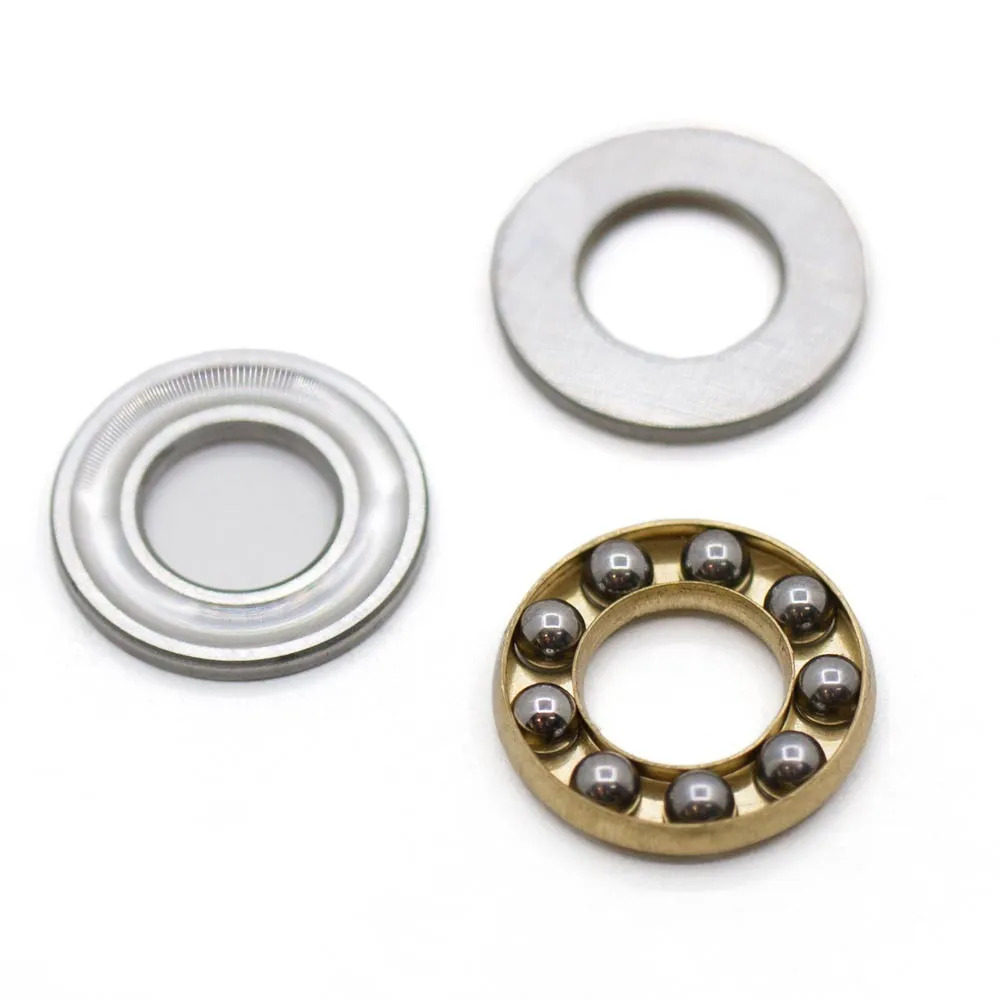

- Elementos rodantes: jaula con 9 bolas.

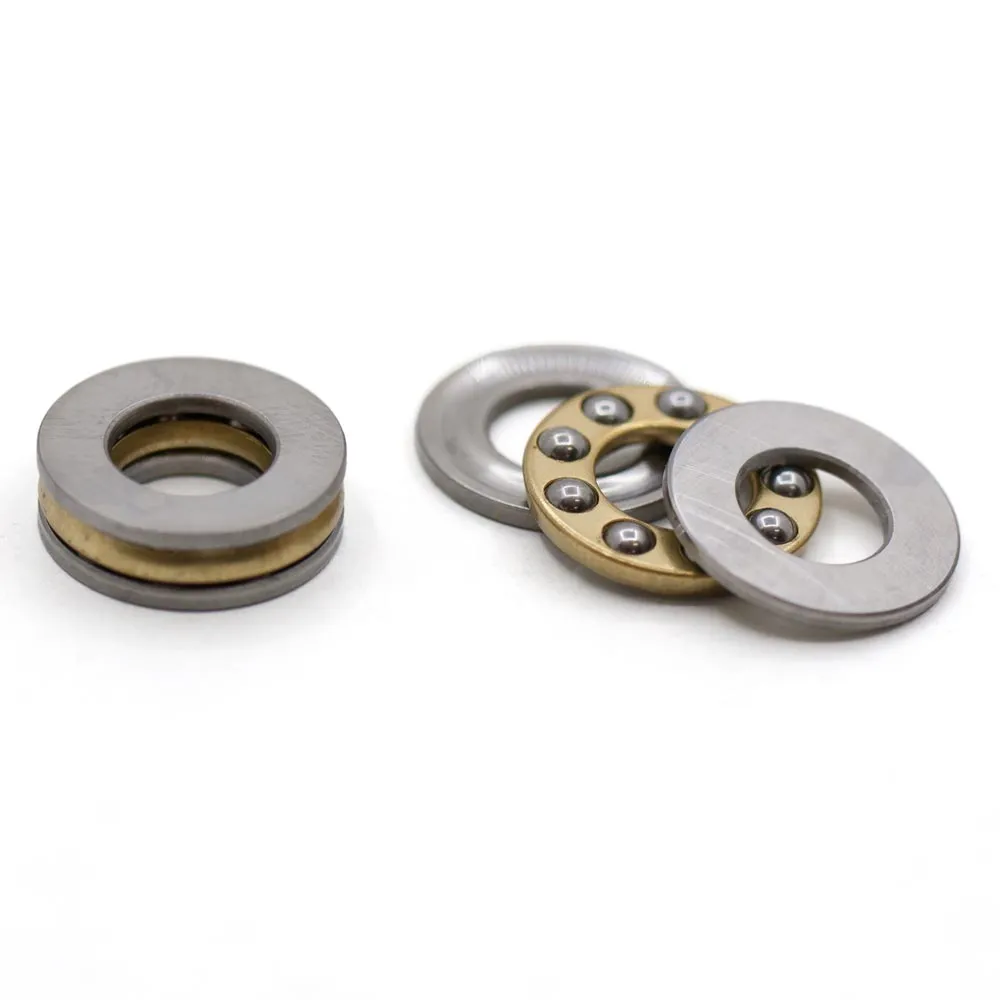

- Construcción: abierta y separable en tres piezas.
- Contenido: 1 rodamiento completo.
Uso bajo el acoplador del eje Z
En un montaje vertical correctamente diseñado, una arandela queda apoyada en el soporte fijo y la otra gira con el acoplador o el husillo. Las pistas enfrentadas y la jaula de bolas permiten el giro mientras transmiten la fuerza vertical a la estructura.
Rat Rig emplea el mismo principio en diseños documentados como la V-Core 3.0, V-Core 1.3 Pro y V-Core 3.1 IDEX. En la guía de la V-Core 3.0 se especifica que el acoplador debe descansar sobre el rodamiento axial para descargar el eje del motor. Esto confirma la utilidad del sistema, pero no implica que todas las revisiones Rat Rig utilicen la misma pieza: debe comprobarse la lista de materiales de la máquina concreta.
Montaje
- Comprueba que el alojamiento admite 16 mm de diámetro y 5 mm de altura, y que el eje o husillo tiene 8 mm nominales.
- Coloca la arandela con agujero de 8,2 mm sobre el apoyo fijo y la arandela de 8 mm hacia el elemento giratorio.
- Orienta las pistas mecanizadas de ambas arandelas hacia la jaula de bolas.
- Asienta el acoplador flexible 5 a 8 mm o el acoplador rígido 5 a 8 mm sobre la arandela móvil únicamente cuando la arquitectura del eje Z esté diseñada para ello.
- Ajusta el conjunto sin aplicar una precarga excesiva y confirma que una arandela puede girar respecto a la otra.
- Alinea motor, acoplador y husillo antes de recorrer todo el eje Z. El rodamiento axial no corrige una desalineación lateral.
Limpieza y lubricación
Es un rodamiento abierto, por lo que conviene mantener las pistas libres de polvo, restos de filamento y partículas metálicas. Si necesita lubricación, utiliza una pequeña cantidad de grasa adecuada para rodamientos. Un exceso puede retener suciedad y aumentar la resistencia.
No publicamos una capacidad de carga ni una velocidad límite universal: esos valores dependen del fabricante, materiales, tolerancias y lubricación de cada partida. En un eje Z la selección debe basarse además en la masa real, el número de apoyos y la geometría del conjunto.
Es para ti si...
- Quieres descargar el eje de un motor Z mediante un apoyo axial bajo el acoplador.
- Tu diseño especifica un F8-16M o un rodamiento axial de 8 × 16 × 5 mm.
- Dispones de un alojamiento que apoya una arandela y deja girar libremente la otra.
No es para ti si...
- Necesitas soportar carga radial o guiar lateralmente el husillo.
- Tu eje, alojamiento o altura disponible no coinciden con 8, 16 y 5 mm.
- Buscas corregir un problema de desalineación entre motor, acoplador y husillo.
Puede combinarse con un husillo trapezoidal TR8×8 cuando el diseño mecánico contemple este apoyo. Compartir un diámetro nominal de 8 mm no garantiza por sí solo la compatibilidad: deben coincidir alojamiento, acoplador, altura y recorrido.
