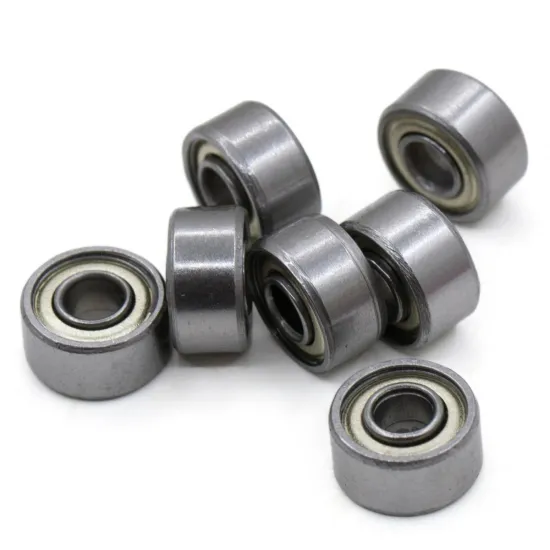

Rodamiento miniatura 693ZZ blindado | 3 × 8 × 4 mm

Rodamiento miniatura de bolas 693ZZ con diámetro interior de 3 mm, diámetro exterior de 8 mm y anchura de 4 mm. Está indicado para mecanismos compactos que necesitan giro sobre un eje nominal de 3 mm.

Medidas nominales

• Referencia: 693ZZ.
• Diámetro interior: 3 mm.
• Diámetro exterior: 8 mm.
• Anchura: 4 mm.
• Tipo: rodamiento de bolas de ranura profunda.
• Blindajes metálicos en ambos lados.
• Suministro: 1 unidad.

Aplicaciones

Puede utilizarse en poleas pequeñas, rodillos, mecanismos impresos, tensores y conjuntos auxiliares de impresoras 3D, CNC y robótica. Su compatibilidad depende de que el diseño utilice exactamente un alojamiento de 8 mm, eje de 3 mm y anchura de 4 mm.

Puede aparecer en proyectos derivados de Prusa, RepRap, Creality, Voron y otras máquinas abiertas, pero no existe una compatibilidad universal por modelo. La pieza impresa o soporte empleado determina la referencia correcta.

Protección y mantenimiento

La designación ZZ identifica blindajes metálicos en ambos lados. Ayudan a proteger el interior y conservar el lubricante, pero no convierten el rodamiento en una pieza estanca.

Precauciones de montaje

Un tornillo M3 puede tener el diámetro nominal adecuado, pero su rosca, tolerancia y zona sin roscar deben comprobarse. Para obtener un giro regular es preferible que el aro interior trabaje sobre una superficie cilíndrica lisa y correctamente alineada.

Otra medida de 3 mm

El rodamiento 623ZZ de 3 × 10 × 4 mm comparte el diámetro interior de 3 mm, pero tiene un diámetro exterior mayor y no es intercambiable sin comprobar el alojamiento.
