Ventilador centrífugo GDSTIME 4020 12 V – 40×40×20 mm

Ventilador centrífugo GDSTIME formato 4020 para sistemas de 12 V. Su turbina recoge el aire por la entrada circular y lo dirige hacia una salida lateral, por lo que resulta adecuado para conductos de refrigeración de capa, impresoras 3D, pequeños equipos electrónicos y proyectos que necesiten un flujo de aire concentrado.

A diferencia de un ventilador axial, este blower genera el flujo en dirección lateral y está pensado para trabajar con una tobera o conducto compatible. Antes de sustituir otro ventilador, comprueba la tensión, las dimensiones, la posición de la salida, los puntos de montaje y el espacio disponible.

Características principales

• Marca: GDSTIME.
• Tipo: ventilador centrífugo o blower.
• Formato: 4020.
• Dimensiones nominales: 40 × 40 × 20 mm.
• Tensión nominal: 12 V DC.
• Cable de dos conductores.
• Longitud del cable: aproximadamente 20–22 cm.
• Salida lateral para conectar una tobera o conducto de aire.

Especificaciones técnicas

• Corriente nominal: 0,12 A ±10 %.
• Consumo calculado aproximado: 1,44 W.
• Velocidad declarada: 5800 RPM ±10 %.
• Caudal declarado: 3,2 CFM.
• Nivel sonoro declarado: 23 dBA ±10 %.
• Peso aproximado: 27 g.
• Vida útil declarada: hasta 35.000 horas.

El caudal, el ruido, la velocidad y la vida útil son valores nominales declarados. El resultado real depende de la tensión suministrada, la restricción del conducto, la temperatura, el montaje, el control de velocidad y las condiciones de funcionamiento.

Aplicaciones

• Refrigeración de capa en impresoras 3D FDM.
• Conductos de aire direccionales.
• Refrigeración de electrónica y pequeños recintos.
• Máquinas CNC ligeras y proyectos de automatización.
• Sistemas que necesiten un flujo concentrado en una salida lateral.

Compatibilidad

Compatible eléctricamente con sistemas que suministren 12 V DC y puedan controlar una carga de aproximadamente 0,12 A. No debe conectarse directamente a una salida lógica de un microcontrolador; debe utilizarse una salida de ventilador, un MOSFET o un controlador adecuado.

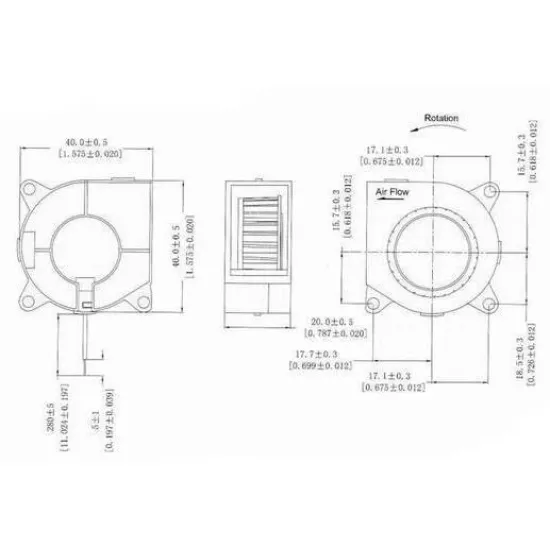

El formato 4020 describe unas dimensiones nominales de 40 × 40 × 20 mm, pero no garantiza que todos los ventiladores 4020 compartan la misma geometría de salida o los mismos puntos de montaje. Comprueba el plano, la orientación y la tobera antes de sustituir otro modelo.

Este producto no debe conectarse a 24 V. Para una máquina de 24 V puede utilizarse el ventilador centrífugo 4020 de 24 V con cable de 20 cm.

Ventilador centrífugo o axial

Un blower centrífugo dirige el aire hacia una salida lateral y suele funcionar mejor con toberas que requieren un flujo concentrado. Para aplicaciones que necesiten un flujo recto a través del ventilador puede resultar más adecuado el ventilador axial 4020 de 12 V. Ambos comparten dimensiones generales, pero no son mecánicamente intercambiables.

Cuando se necesite una salida de mayor tamaño puede considerarse el ventilador centrífugo 5015 de 12 V, comprobando previamente el consumo, el soporte y el conducto de aire.

Conexión e instalación

• Comprueba que la alimentación sea de 12 V DC antes de conectarlo.
• El producto utiliza cableado rojo y negro; verifica la polaridad antes de aplicar tensión.
• Las imágenes no permiten confirmar un modelo de conector concreto, por lo que puede ser necesario instalar el conector adecuado para la máquina.
• No bloquees la entrada circular ni la salida lateral.
• Evita que cables, tornillos o restos de filamento entren en contacto con la turbina.
• Sujeta el ventilador sin deformar la carcasa.
• Comprueba el sentido del flujo después de la instalación.

Contenido del paquete

• 1 ventilador centrífugo GDSTIME 4020 de 12 V.
