- Modelo: BFB0712HF

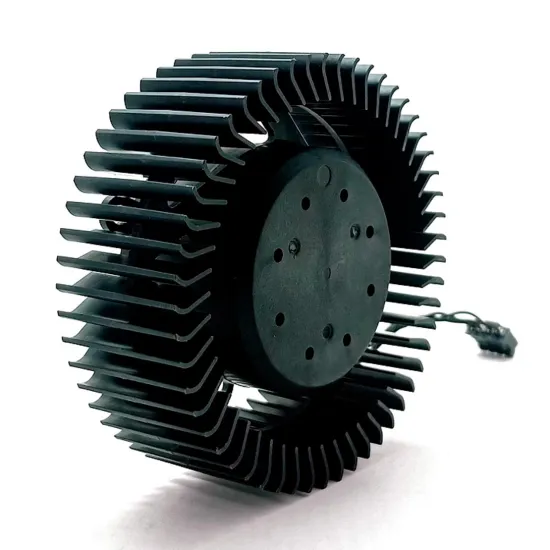

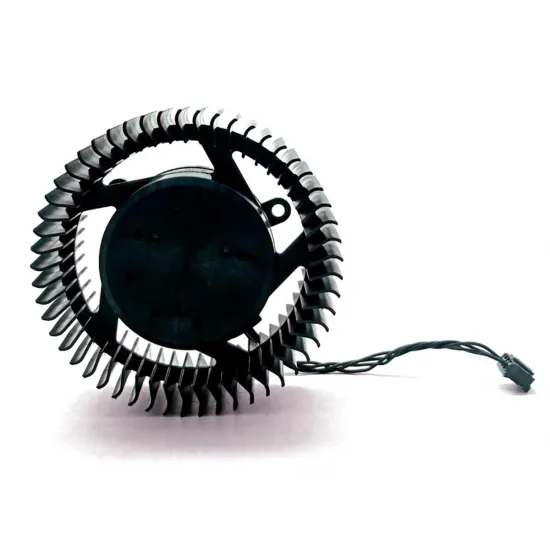

Ventilador centrífugo Delta BFB0712HF de 12 V, modelo utilizado por el proyecto Nevermore StealthMax regular o 300. Su formato compacto de aproximadamente 65 × 65 mm permite generar presión estática para impulsar el aire a través de la cesta de carbón y los filtros HEPA del conjunto.
Datos comprobados de esta unidad
| Característica | Valor |
|---|---|
| Fabricante | Delta Electronics |

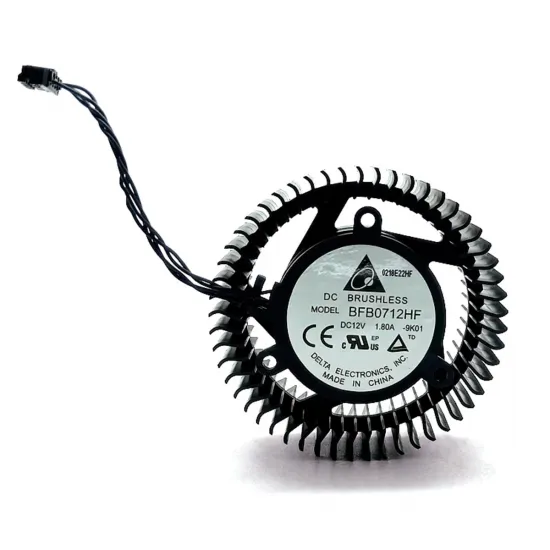

| Modelo | BFB0712HF; la unidad fotografiada muestra el sufijo -9K01 |
| Tensión nominal | 12 V CC |
| Corriente indicada en la etiqueta | 1,80 A |
| Potencia eléctrica nominal calculada | Aproximadamente 21,6 W |

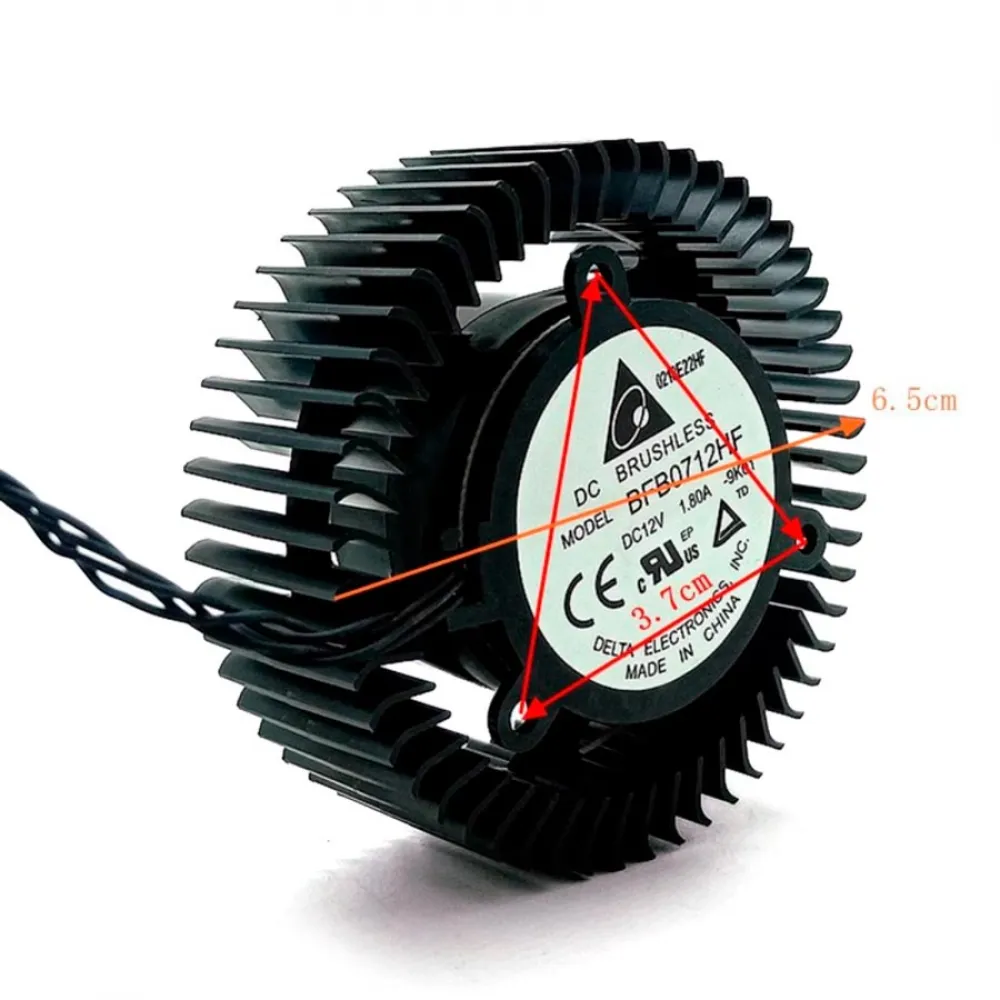

| Formato exterior | Aproximadamente 65 × 65 mm |
| Distancia entre centros de montaje | Aproximadamente 37 mm, según la medición mostrada |
| Cable | Aproximadamente 60 mm; cuatro conductores negros y conector de cuatro posiciones |
Compatibilidad con Nevermore
Este es el modelo de ventilador indicado por Nevermore3D para el Nevermore StealthMax 300 original. La compatibilidad supone utilizar las piezas, filtros y montaje correspondientes a esa versión; compartir una medida aproximada con otro ventilador no garantiza el mismo ajuste, caudal, presión, ruido ni conexión.
- Compatible de referencia: Nevermore StealthMax regular / 300 original.
- No recomendado como sustitución directa: Nevermore StealthMax S / 250.
- No verificado automáticamente: StealthMax V2, Nevermore Micro y carcasas modificadas por terceros.
Conexión eléctrica segura
La etiqueta de la unidad indica 1,80 A a 12 V. La fuente, el conector, el cableado y la etapa de control deben soportar esa corriente y el arranque con un margen apropiado. No lo conectes directamente a un pin lógico ni a una salida de ventilador cuya capacidad no esté documentada.

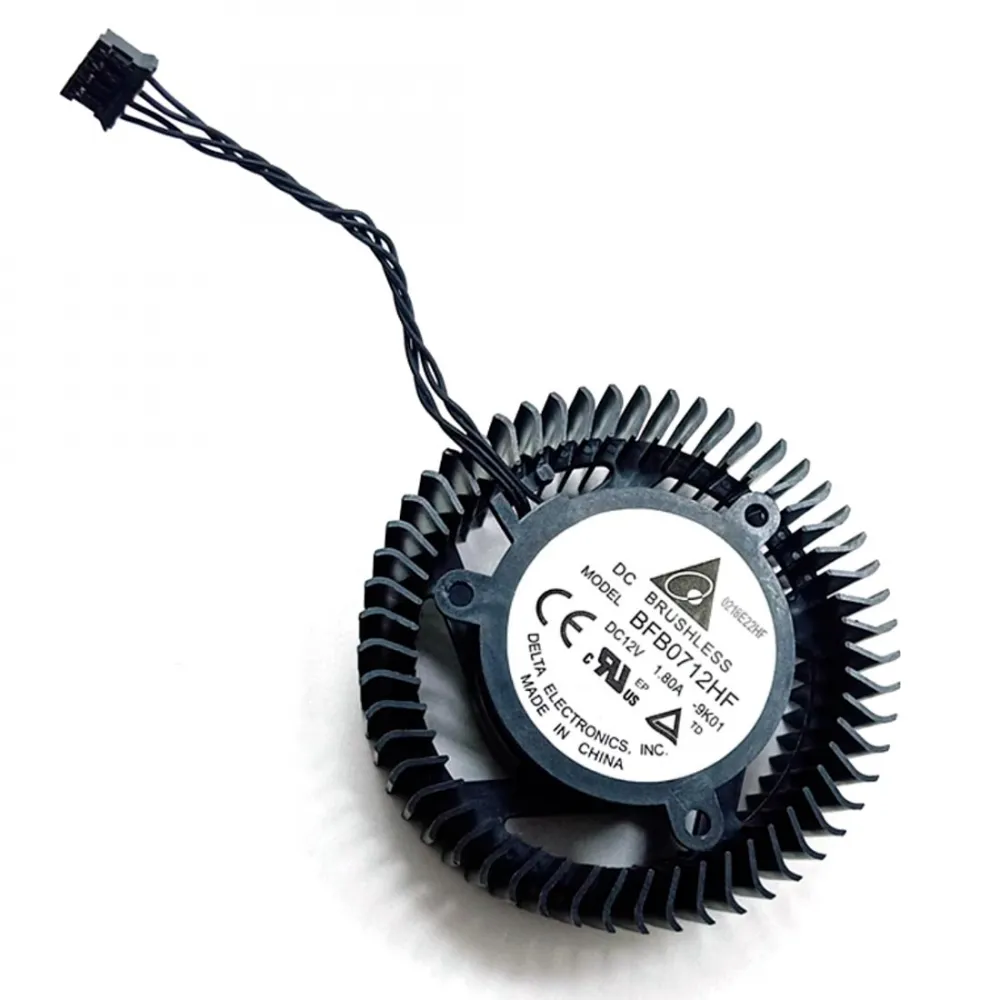

La unidad fotografiada tiene cuatro cables negros y un conector de cuatro posiciones. No se publica una asignación de pines porque el color no permite identificarla y la disposición puede depender del sufijo concreto. Comprueba el pinout de la unidad antes de aplicar tensión; no pruebes conexiones al azar y respeta la polaridad.
Control desde el firmware
Nevermore contempla alimentación de 12 V y control PWM, pero la implementación depende de la placa y del pinout del ventilador. Antes de configurar el firmware hay que determinar si la instalación controla la alimentación mediante un MOSFET adecuado o utiliza la entrada PWM dedicada del ventilador. No son conexiones equivalentes.
- Klipper: puede definirse una salida como
fan_genericy controlarse conSET_FAN_SPEED, siempre que el pin y la etapa eléctrica sean adecuados. El nombre del pin y la lógica de control dependen de la placa. - Marlin: puede asignarse una salida de ventilador compatible y regularse normalmente mediante
M106 P<índice> S<0-255>. El índice, el pin y las capacidades dependen de la placa y de cómo se haya compilado Marlin. - RepRapFirmware: una salida apropiada puede asociarse a un ventilador con
M950 Fy controlarse conM106. La sintaxis exacta, el puerto y el rango dependen de la versión y de la electrónica.
Empieza con la impresora atendida, verifica que el ventilador arranca de forma fiable y comprueba que la etapa de control, los conectores y los cables no se calientan. Una orden de firmware correcta no compensa una salida eléctrica insuficiente o un pinout equivocado.
Contenido
- 1 ventilador Delta BFB0712HF de 12 V con cable corto y conector de cuatro posiciones.
La carcasa Nevermore, fuente, controlador, adaptadores y demás componentes no están incluidos.
```
