- Stock: 87
- Modelo: Dual-fan-cable
Cable adaptador en Y para conectar dos ventiladores de dos hilos a una única salida. Distribuye en paralelo la alimentación recibida por el conector de entrada hacia sus dos ramales, simplificando el cableado de sistemas de refrigeración dobles.
Resulta útil en impresoras 3D, máquinas CNC y cajas de electrónica que incorporen dos ventiladores de la misma tensión y necesiten activarlos o regularlos conjuntamente.
Características principales
- Configuración: un conector de entrada y dos conectores de salida.
- Conectores XH de 2 pines.
- Cableado bipolar rojo y negro.
- Conexión eléctrica de los dos ventiladores en paralelo.

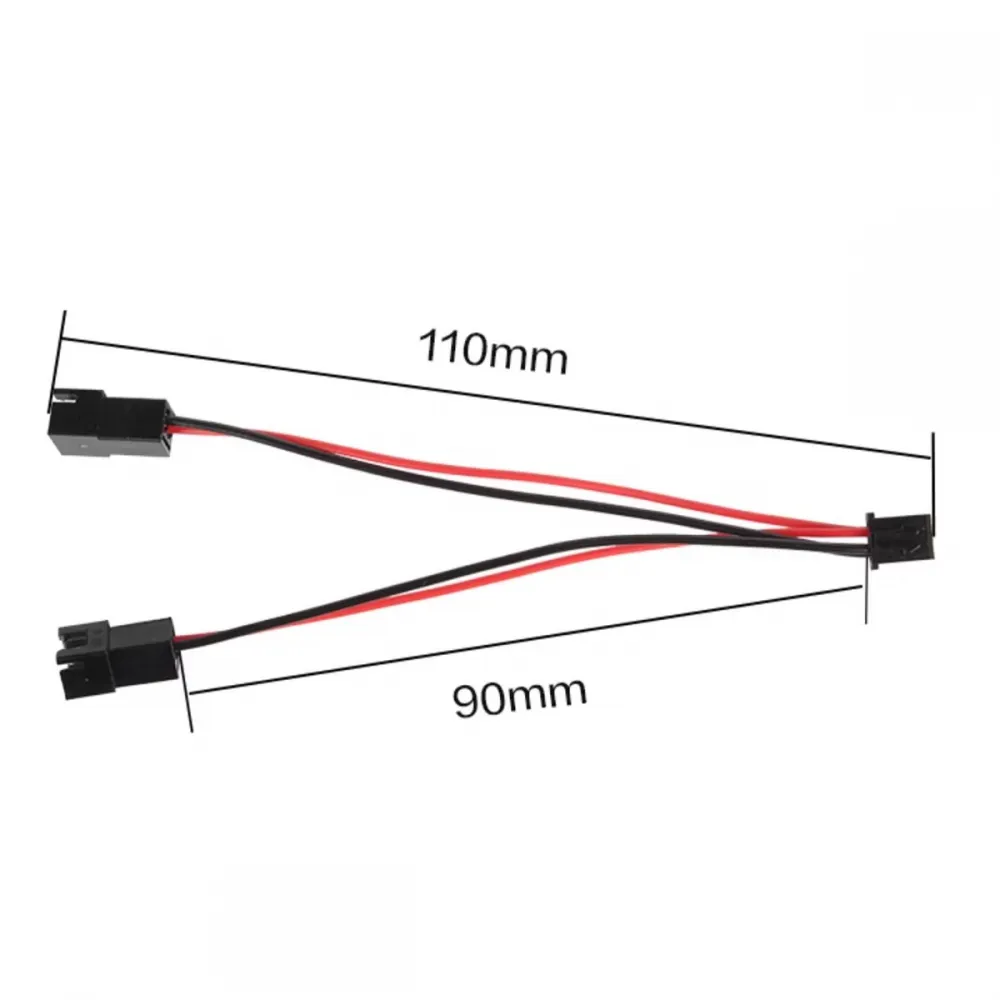

- Longitud aproximada del ramal más largo: 110 mm.
- Longitud aproximada del segundo ramal: 90 mm.
- Contenido: 1 cable adaptador en Y.
Funcionamiento eléctrico
Los dos ventiladores reciben la misma tensión suministrada por la salida. La corriente exigida a la electrónica será aproximadamente la suma del consumo de ambos ventiladores.
Por ejemplo, dos ventiladores de 0,10 A conectados en paralelo pueden requerir aproximadamente 0,20 A durante el funcionamiento, además del margen necesario para el arranque. Antes de utilizar el adaptador debe comprobarse la corriente máxima admitida por la salida de la placa, módulo MOSFET o fuente de alimentación.
Compatibilidad
Está diseñado para ventiladores de dos hilos con conectores XH de 2 pines mecánica y eléctricamente compatibles. Ambos ventiladores deben utilizar la misma tensión nominal que la salida: no deben combinarse, por ejemplo, un ventilador de 12 V y otro de 24 V.
El adaptador no convierte tensión, no limita la corriente y no permite controlar cada ventilador por separado. Si la salida se regula, ambos ventiladores recibirán la misma señal de alimentación.
Tampoco añade conexiones de tacómetro o PWM independiente, por lo que no sustituye un adaptador específico para ventiladores de tres o cuatro hilos.
Si se necesita aumentar la distancia hasta la electrónica puede valorarse el cable de extensión GDSTIME XH2.54 de 2 pines y 1 metro, comprobando siempre la correspondencia de los conectores y la polaridad.
Comprobaciones antes del montaje
- Verificar que ambos ventiladores tienen la misma tensión nominal.
- Sumar sus corrientes nominales y conservar margen para el arranque.
- Confirmar que la salida de la electrónica soporta la corriente total.
- Comprobar la polaridad de los tres conectores.
- No confiar únicamente en los colores o en que las carcasas encajen.
- Realizar una primera prueba vigilada antes de dejar el sistema funcionando de forma continua.
