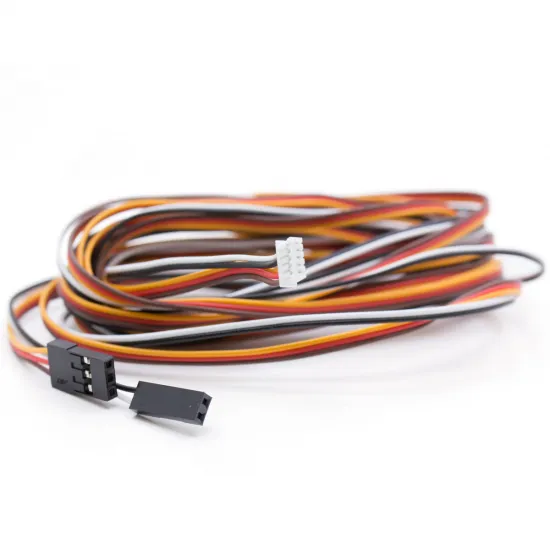

Cable de extensión de 2 m para sensor 3DTouch – conectores de 5, 3 y 2 pines

Cable de 2 metros para conectar un sensor de nivelación automática 3DTouch con la electrónica de una impresora 3D. Permite instalar la sonda en máquinas de mayor tamaño o realizar un recorrido ordenado por el cabezal, la cadena portacables y el bastidor hasta alcanzar la placa controladora.

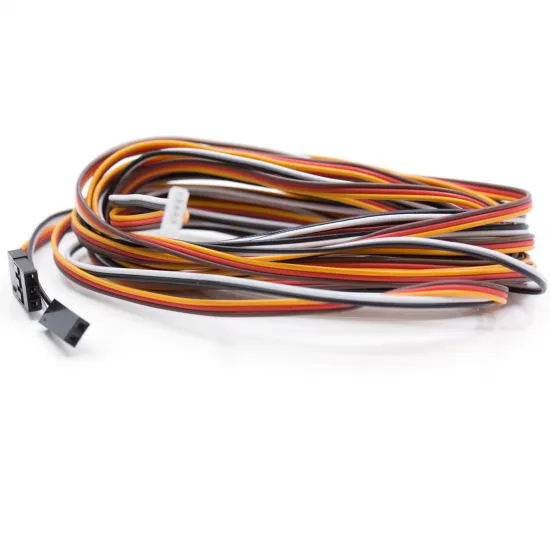

En el lado del sensor incorpora un conector blanco de 5 posiciones. En el lado de la electrónica, los conductores se dividen en un conector hembra de 3 posiciones para alimentación y control de la sonda y otro de 2 posiciones para la señal de detección.

Características principales

• Aplicación: cableado para sensor de nivelación automática 3DTouch.
• Longitud aproximada: 2 metros.
• Número de conductores: 5.
• Conector del lado del sensor: carcasa blanca de 5 posiciones.
• Conectores del lado de la electrónica: carcasa hembra de 3 posiciones y carcasa hembra de 2 posiciones.
• Conductores identificados mediante colores.
• Configuración dividida para conectar por separado el control de la sonda y la señal de final de carrera.

Distribución funcional habitual

En los sensores 3DTouch convencionales, los cinco conductores se dividen normalmente en dos grupos:

• Grupo de 3 conductores: alimentación, masa y señal de control para desplegar o recoger la sonda.
• Grupo de 2 conductores: masa y señal de detección utilizada por la entrada de sonda o final de carrera Z.

La distribución de colores utilizada habitualmente es:

• Marrón: masa de alimentación.
• Rojo: alimentación.
• Amarillo o naranja: señal de control.
• Negro: masa de la señal de detección.
• Blanco: señal de detección.

Esta distribución debe considerarse una referencia, no una garantía universal. Algunos sensores, placas o cables pueden utilizar un orden diferente aunque sus conectores encajen físicamente. Comprueba siempre las etiquetas de la placa, la documentación del sensor y la continuidad de cada conductor antes de aplicar tensión.

Compatibilidad

Diseñado para utilizarse con sensores 3DTouch de nivelación automática que empleen la misma conexión de cinco conductores.

También puede resultar compatible con el sensor 3DTouch Fysetc y con otras sondas basadas en una arquitectura similar, pero deben coincidir:

• El tipo y la orientación del conector del sensor.
• El orden real de los cinco conductores.
• La tensión de alimentación de la sonda.
• La distribución de pines de la placa controladora.
• La configuración de la entrada de señal y del pin de control.

No debe asumirse compatibilidad directa con un BLTouch original u otra sonda únicamente porque utilice cinco cables. Es imprescindible comprobar el pinout de la versión concreta.

Conexión a la electrónica

Las placas no mantienen una distribución universal para sondas de nivelación. Algunas incorporan un puerto específico de cinco pines; otras separan el control de la sonda y la entrada Z; y en determinados casos puede ser necesario cambiar la posición de los terminales dentro de las carcasas.

Antes de conectar:

1. Identifica en la placa los pines de alimentación, masa, control y señal de sonda.
2. Comprueba la tensión que entrega el pin de alimentación.
3. Verifica la continuidad entre cada terminal del conector blanco y los conectores negros.
4. Reordena los terminales solamente si lo exige la documentación de la placa y sabes cómo extraerlos sin dañarlos.
5. Comprueba de nuevo el orden antes de encender la impresora.

Una inversión entre alimentación, masa y señal puede dañar el sensor o la placa controladora.

Configuración del firmware

El cable no determina la configuración de Marlin, Klipper o RepRapFirmware. El firmware debe configurarse según el modelo de placa, los pines utilizados, el tipo de sonda y la posición de montaje.

• Marlin: requiere habilitar el soporte correspondiente a una sonda tipo BLTouch/3DTouch y asignar correctamente la entrada de la sonda y la señal de control.
• Klipper: deben indicarse los pines reales de control y detección en la sección de la sonda, respetando cualquier inversión lógica requerida por la placa.
• RepRapFirmware: la sonda debe asignarse a las entradas y salidas disponibles en la electrónica mediante la configuración específica de esa placa.

No existe una línea de configuración universal segura para todas las controladoras. Utiliza siempre la documentación correspondiente a la revisión exacta de la placa.

Recomendaciones para un cable de 2 metros

• Guiar el cable lejos de resistencias calefactoras, cables de cama y conductores de motores cuando sea posible.
• Evitar recorridos paralelos largos junto a cables de potencia.
• No tensar el cable durante el movimiento completo de los ejes.
• Proporcionar alivio de tensión cerca del sensor y de la electrónica.
• Comprobar que el cable no pueda engancharse ni superar el radio de curvatura disponible.
• Realizar varias pruebas de despliegue, recogida y detección antes de ejecutar una nivelación automática.
• Verificar la repetibilidad de la sonda después del montaje.

Al tratarse de una conexión de señal relativamente larga, un guiado deficiente o la proximidad a cableado de potencia puede favorecer interferencias. Si aparecen activaciones falsas o lecturas inestables, revisa primero el recorrido, los conectores, la continuidad y la configuración eléctrica.

Contenido del paquete

• 1 × Cable de 2 metros para sensor 3DTouch, con conexión de 5 posiciones en un extremo y conexiones de 3 y 2 posiciones en el otro.
