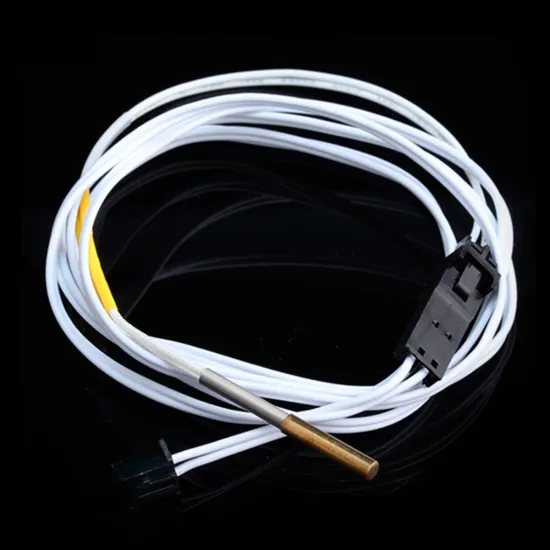

Cartucho termistor Trianglelab 104GT-2 con Semitec 104NT-4-R025H42G

Cartucho termistor Trianglelab de alta precisión construido alrededor de un sensor Semitec 104NT-4-R025H42G, también identificado como 104GT-2. Incluye protección mecánica, cableado para alta temperatura y una extensión de 1 metro para facilitar su instalación en un hotend compatible.

Características

• Sensor Semitec 104NT-4-R025H42G de 100K, tolerancia declarada de ±3 %.
• Perfil equivalente a 104GT-2.
• Muelle protector de acero inoxidable.
• Funda trenzada de fibra de vidrio con resistencia declarada hasta 300 °C.
• Cable de silicona UL1332 de 26 AWG, resistente hasta 200 °C.
• Conector MX3.0 de 2 pines macho y hembra.
• Extensión de 1 m con conector XH2.54 de 2 pines.

Compatibilidad

Puede utilizarse como recambio de un 104GT-2 o 104NT-4-R025H42G cuando también coincidan el montaje, el conector, el pinout y el rango térmico del conjunto. No es equivalente a un termistor Beta 3950 únicamente por compartir una resistencia nominal de 100K.

Los productos Termistor 104NT-4 Fresa 3D con cable de 145 mm y conector XH2.54 y Termistor 104NT-4 Fresa 3D con cable de 100 mm y conector GH1.25 utilizan la misma familia de curva, pero presentan conexiones y construcciones diferentes.

Configuración del firmware

• Marlin 2.1.x: #define TEMP_SENSOR_0 5 para una entrada con pull-up de 4,7 kΩ. Es necesario compilar e instalar el firmware.
• Klipper: sensor_type: ATC Semitec 104NT-4-R025H42G.
• RepRapFirmware 3: M308 como termistor T100000 B4725 C7.06e-8, utilizando el pin real de la placa.

Instalación

El límite de temperatura debe establecerse considerando todo el conjunto, no únicamente el elemento sensor. Evita colocar conectores o tramos de cable con menor resistencia térmica junto al bloque calefactor. Comprueba la lectura en frío y durante un calentamiento progresivo antes de utilizar el hotend.
