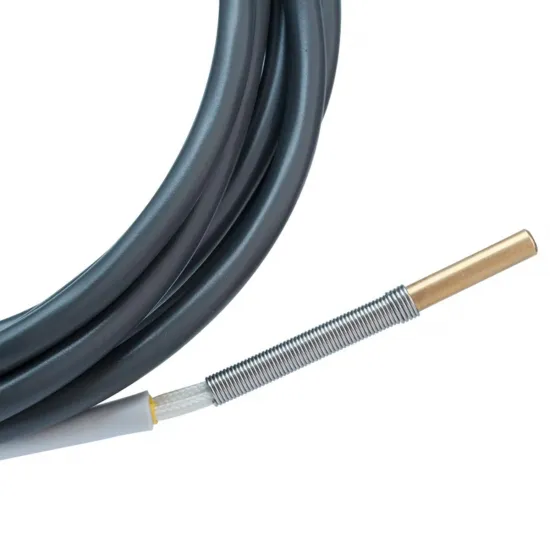

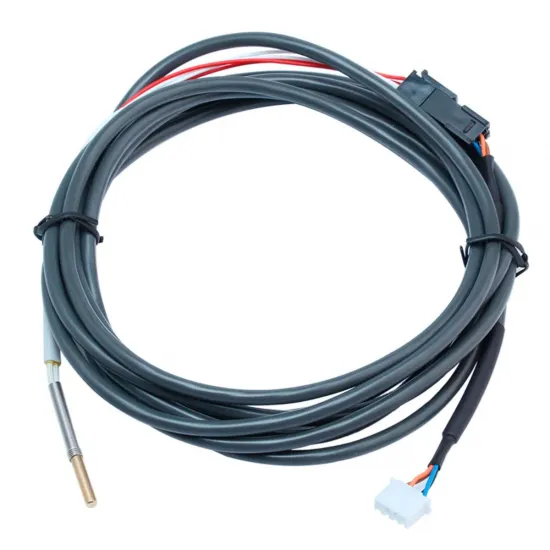

Sensor de temperatura PT100 Trianglelab de 4 hilos para alta temperatura

Sensor RTD PT100 Trianglelab de cuatro hilos para medir la temperatura con buena precisión en hotends y sistemas térmicos compatibles. La conexión de cuatro conductores permite compensar mejor la resistencia del cable cuando se utiliza una interfaz de lectura preparada para este método.

Características

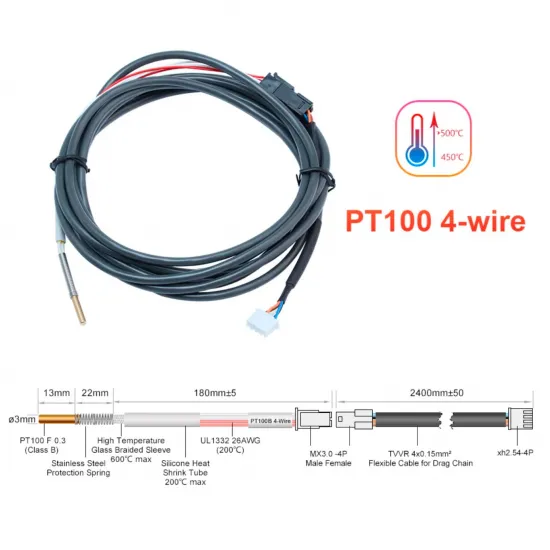

• Tipo de sensor: RTD PT100.

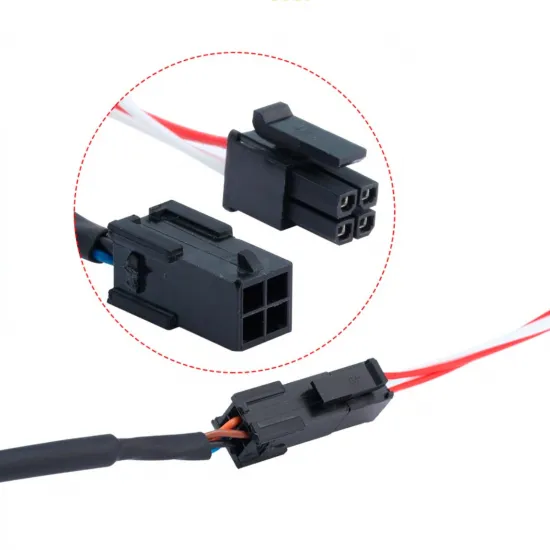

• Conexión desmontable de 4 hilos.
• Temperatura máxima declarada: 400 °C.

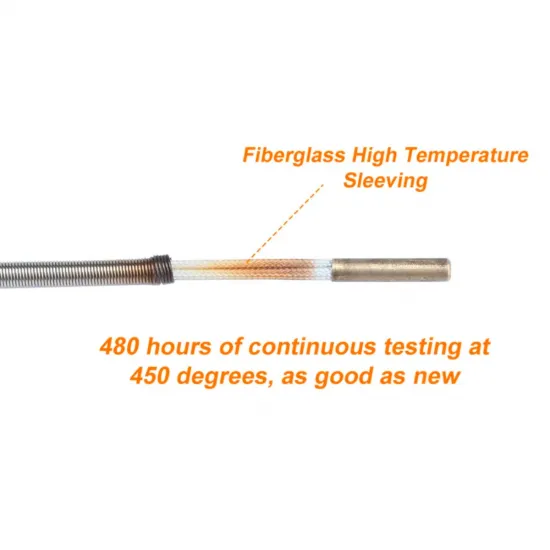

• Funda de fibra de vidrio para alta temperatura.
• Protección mecánica del cable.
• Marca: Trianglelab.

Compatibilidad

Puede utilizarse con un hotend V6 cuando el bloque calefactor disponga del alojamiento apropiado, como el Bloque calefactor V6 para sensores encapsulados de 3 mm, M6, después de verificar las dimensiones reales y la sujeción.

Un PT100 no debe conectarse directamente como si fuera un termistor NTC. Para este sensor de cuatro hilos recomendamos una interfaz MAX31865 correctamente preparada para PT100, como el Módulo MAX31865 V2.0 Detector de temperatura para Termopar / Thermocouple BTT PT100 a PT1000. El MAX31865 es realmente una interfaz para sensores RTD, no para termopares.

Configuración del firmware

• Marlin 2.1.x con MAX31865: TEMP_SENSOR_0 -5, resistencia nominal del sensor de 100 Ω, número de hilos 4 y resistencia de referencia correspondiente al módulo. También deben configurarse el pin CS y el bus SPI.
• Klipper con MAX31865: sensor_type: MAX31865, rtd_nominal_r: 100, rtd_num_of_wires: 4 y rtd_reference_r ajustado al módulo utilizado.
• RepRapFirmware 3: M308 con tipo rtd-max31865 y el pin chip-select de la interfaz.

La resistencia de referencia, los jumpers y el cableado del módulo deben verificarse antes de encender la máquina. No debe copiarse una configuración de PT1000 ni asumir que todos los módulos MAX31865 vienen ajustados del mismo modo.

Instalación

Realiza el montaje con la máquina desconectada. Después, comprueba la lectura en frío, calienta progresivamente y contrasta el resultado con una referencia independiente antes de habilitar temperaturas elevadas.
