- Stock: 229
- Modelo: Igus DryLin® RJ4JP 01-10
Modelo:
RJ4JP 01-08
RJ4JP 01-10
RJ4JP 01-12

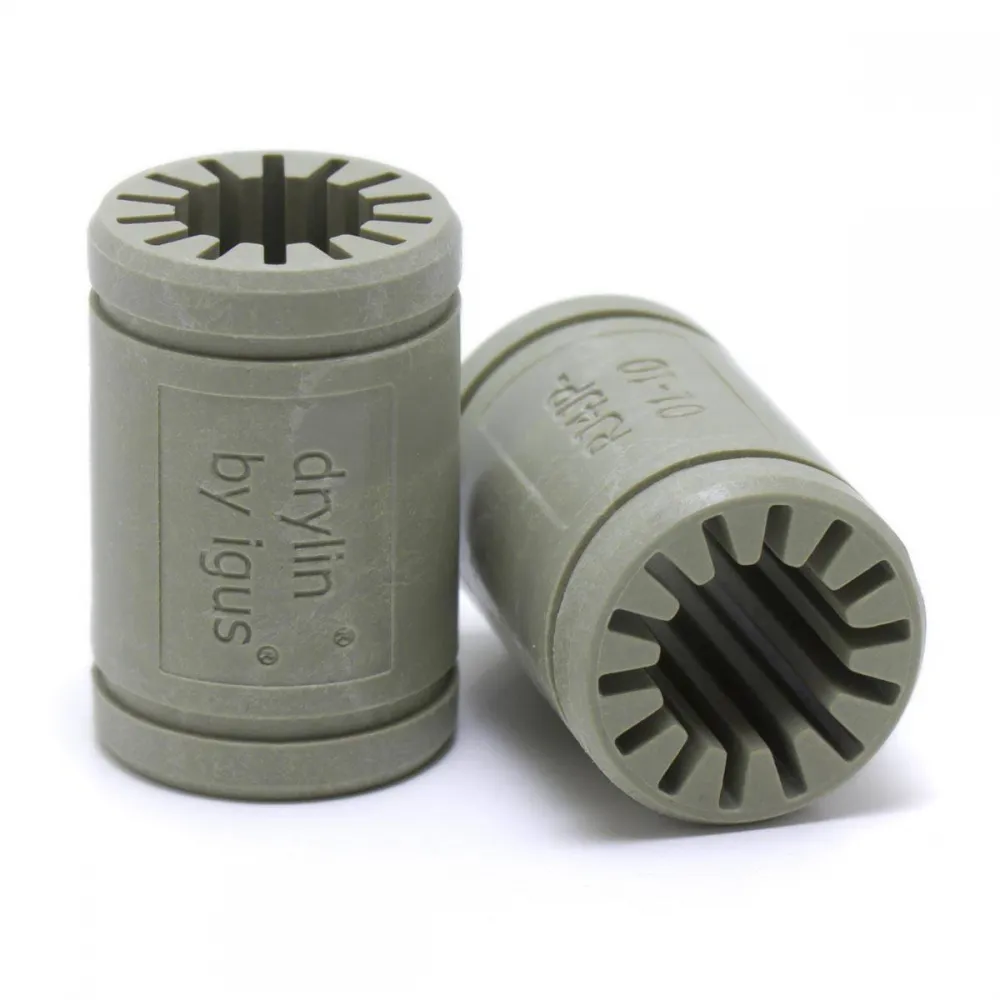

Casquillo lineal Igus DryLin RJ4JP-01-10 de polímero iglidur J4 para ejes de 10 mm. Mantiene la envolvente nominal de un LM10UU —19 mm de diámetro exterior y 29 mm de longitud—, pero sustituye la recirculación de bolas por un deslizamiento en seco, silencioso y sin lubricación externa.
Es una alternativa especialmente interesante para impresoras 3D, pequeñas máquinas CNC, automatización ligera y mecanismos donde se quiera reducir ruido, peso y mantenimiento. La coincidencia de medidas facilita la adaptación, aunque no convierte ambos sistemas en equivalentes funcionales en cualquier montaje.
Características principales
- Referencia original Igus RJ4JP-01-10.
- Cuerpo de polímero macizo iglidur J4, sin bolas.
- Funcionamiento en seco: no necesita aceite ni grasa externos.
- Movimiento notablemente más silencioso que un rodamiento lineal de bolas.
- Bajo peso y resistencia a la corrosión del propio casquillo.
- Ranuras exteriores para retención axial mediante circlips.
Especificaciones
| Característica | Valor |
|---|---|
| Diámetro nominal del eje | 10 mm |
| Diámetro exterior | 19 mm |
| Longitud total | 29 mm |
| Longitud entre ranuras B1 | 22 mm |
| Ancho nominal de ranura | 1,3 mm |
| Diámetro nominal en ranura | 18 mm |
| Tolerancia interior según método Igus | +0,000 / +0,040 mm |
| Material | iglidur J4 |
| Peso aproximado | 6 g |
| Contenido | 1 casquillo; circlips no incluidos |
Compatibilidad con LM10UU
Comparte las medidas nominales 10 × 19 × 29 mm con el rodamiento lineal LM10UU. Puede instalarse como alternativa cuando el mecanismo utilice un eje de 10 mm, un alojamiento de 19 mm y una longitud disponible de 29 mm, y permita retenerlo sin deformar el polímero.
El formato aparece en impresoras 3D, máquinas CNC ligeras, plotters y proyectos de automatización, pero existen alojamientos y tolerancias diferentes. Antes de sustituir un LM10UU debe verificarse el conjunto real, no únicamente su denominación.
Eje y montaje
Puede combinarse con nuestra varilla lisa calibrada de acero inoxidable de 10 mm. Igus recomienda para la familia drylin R ejes con tolerancia h6-h10 y rugosidad Ra de 0,15 a 0,6 µm; además deben comprobarse rectitud, acabado, limpieza y alineación del conjunto.
- Limpia el eje y el alojamiento. No apliques aceite ni grasa al casquillo.
- Introduce el casquillo sin golpearlo ni comprimirlo de forma desigual.
- Retén axialmente mediante circlips adecuados a las ranuras del montaje.
- Si se usan dos ejes o varios casquillos, alinea el conjunto antes del apriete final.
- Comprueba todo el recorrido a mano antes de conectar correas, husillos o motores.
No debe corregirse una holgura aparente apretando el alojamiento hasta deformar el casquillo: la compresión puede aumentar la fricción o bloquear el movimiento.
Cargas de referencia
Igus publica para esta medida valores máximos de referencia de 300 N en dinámica y 1.200 N en estática, derivados de su método de ensayo. No son la capacidad garantizada de una impresora, carro o eje completo: el resultado depende del alojamiento, su material, fijaciones, orientación, distancia entre apoyos y alineación. Las aplicaciones exigentes deben dimensionarse como sistema.
Es para ti si
- Buscas una alternativa silenciosa y sin lubricación para una envolvente LM10UU.
- Tu montaje utiliza un eje de 10 mm bien acabado y correctamente alineado.
- Puedes comprobar el ajuste del alojamiento y retener el casquillo sin deformarlo.
No es para ti si
- Necesitas reproducir exactamente la rigidez, holgura o tacto de un rodamiento de bolas.
- El eje está rayado, oxidado, curvado o fuera de tolerancia.
- El mecanismo tiene desalineaciones que ya provocan agarrotamiento.
La familia también está disponible para ejes de 8 mm, formato LM8UU, y para ejes de 12 mm, formato LM12UU.
