- Stock: 133
- Modelo: LMK10LUU

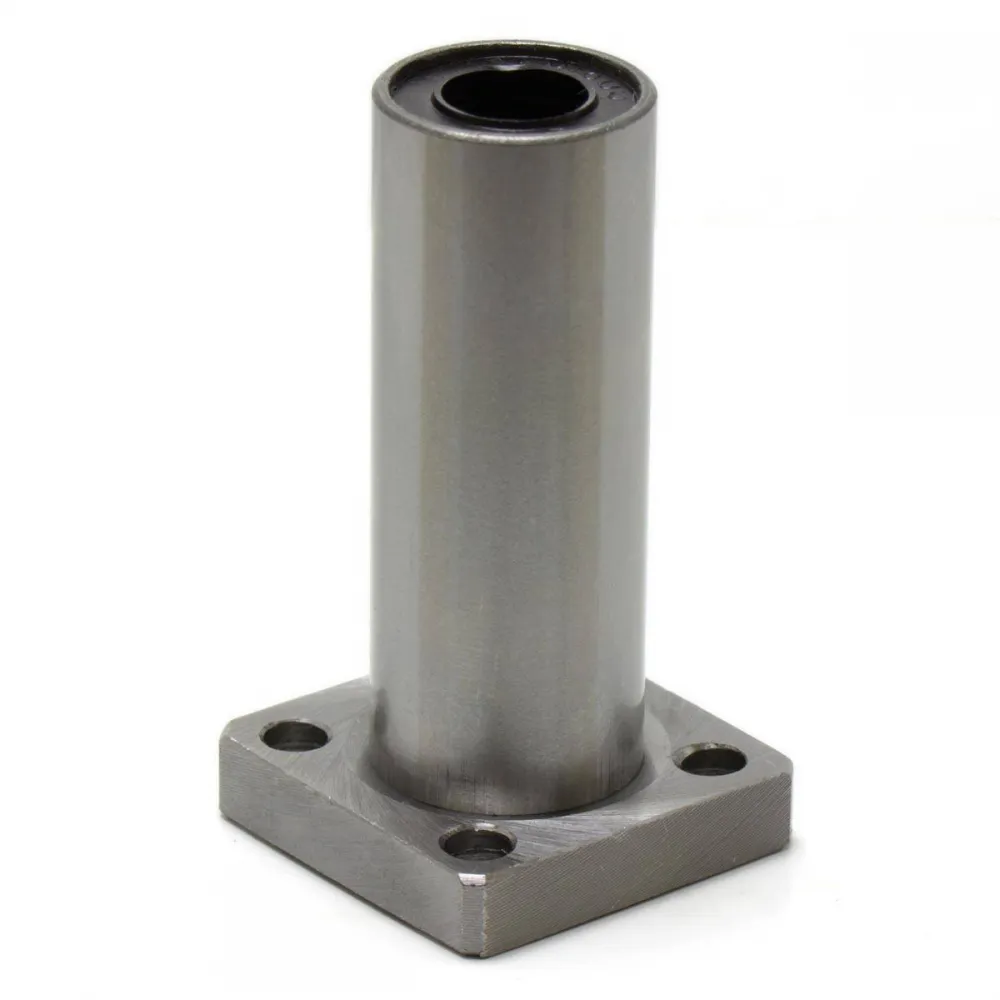

Rodamiento lineal largo LMK10LUU con brida cuadrada para el guiado de carros y plataformas sobre ejes lisos calibrados de 10 mm. La brida incorpora cuatro puntos de fijación y permite montar el conjunto directamente sobre una placa compatible.
Dimensiones nominales de referencia
| Característica | Medida nominal |
|---|---|
| Diámetro del eje | 10 mm |
| Diámetro exterior del cuerpo | 19 mm |
| Longitud total | 55 mm |
| Dimensión exterior de la brida | 40 mm |
| Anchura entre planos | 30 mm |
| Espesor de la brida | 6 mm |
| PCD de fijación | 29 mm |
| Taladros de fijación | 4 escalonados, referencia 4,5 × 8 × 4,4 mm |
Las cotas de la brida son valores nominales de referencia para esta familia. Pueden existir pequeñas variaciones entre fabricantes o lotes, por lo que deben verificarse antes de mecanizar una placa de precisión.
Compatibilidad
Compatible dimensionalmente con la varilla lisa calibrada de 10 mm. Si el proyecto dispone de un alojamiento cilíndrico independiente, puede utilizarse el rodamiento largo LM10LUU sin brida.
La brida incorpora taladros pasantes, no roscas. Deben coincidir el PCD, el espacio exterior, la longitud del rodamiento y la posición del eje respecto a la placa.
Recomendaciones de montaje
- Apoyar completamente la brida sobre una superficie plana.
- Alinear el eje antes de apretar definitivamente los tornillos.
- Realizar un apriete gradual y cruzado.
- No forzar el movimiento con el motor si existe un punto duro.
- Mantener el eje limpio y correctamente lubricado.
Contenido
- 1 × Rodamiento lineal largo LMK10LUU con brida cuadrada.
