- Stock: 222
- Modelo: V6-Heatsink-Compact
Modelo:
V6
V6 Compacto
V6DM

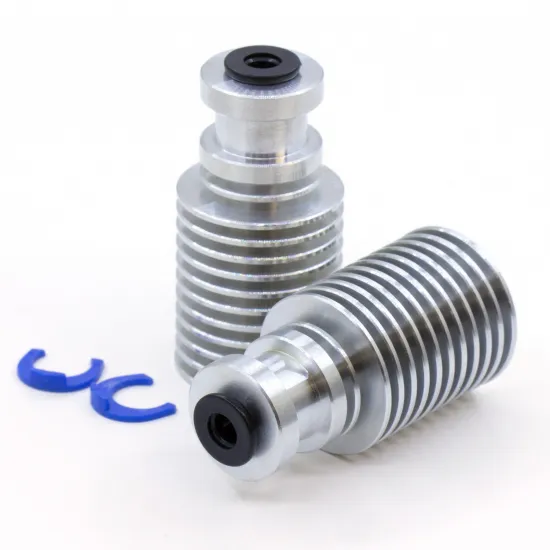

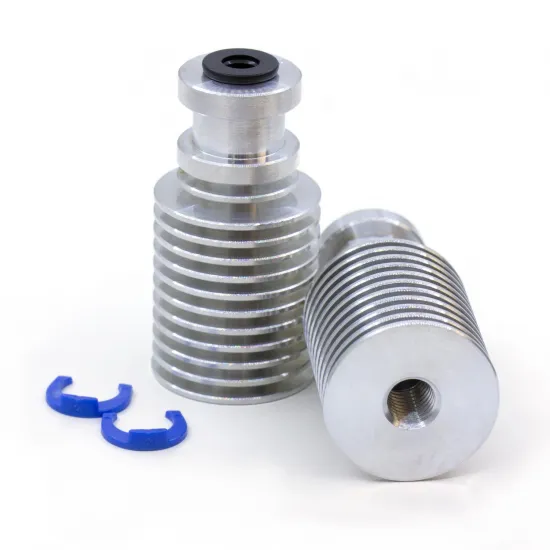

Disipador compacto de aluminio para construir un hotend compatible con componentes de estilo V6. Incorpora una rosca inferior M7 × 1 para la garganta, una guía interior de 4,2 mm y un sistema neumático integrado para sujetar tubo PTFE de 4 mm de diámetro exterior.
Puede utilizarse en configuraciones Bowden y en determinados montajes de extrusión directa. Su formato compacto conserva la geometría superior de montaje mediante ranura característica de la familia V6, facilitando su instalación en soportes compatibles.
Características principales
- Material: aluminio mecanizado.
- Formato: disipador compacto de estilo V6.
- Rosca inferior para la garganta: M7 × 1.
- Diámetro interior de paso: 4,2 mm.
- Preparado para tubo PTFE de 4 mm de diámetro exterior.
- Racor neumático integrado en la parte superior.
- Clip de bloqueo para el racor.
- Montaje superior mediante ranura de estilo V6.
- Aletas circulares para refrigeración mediante ventilador.

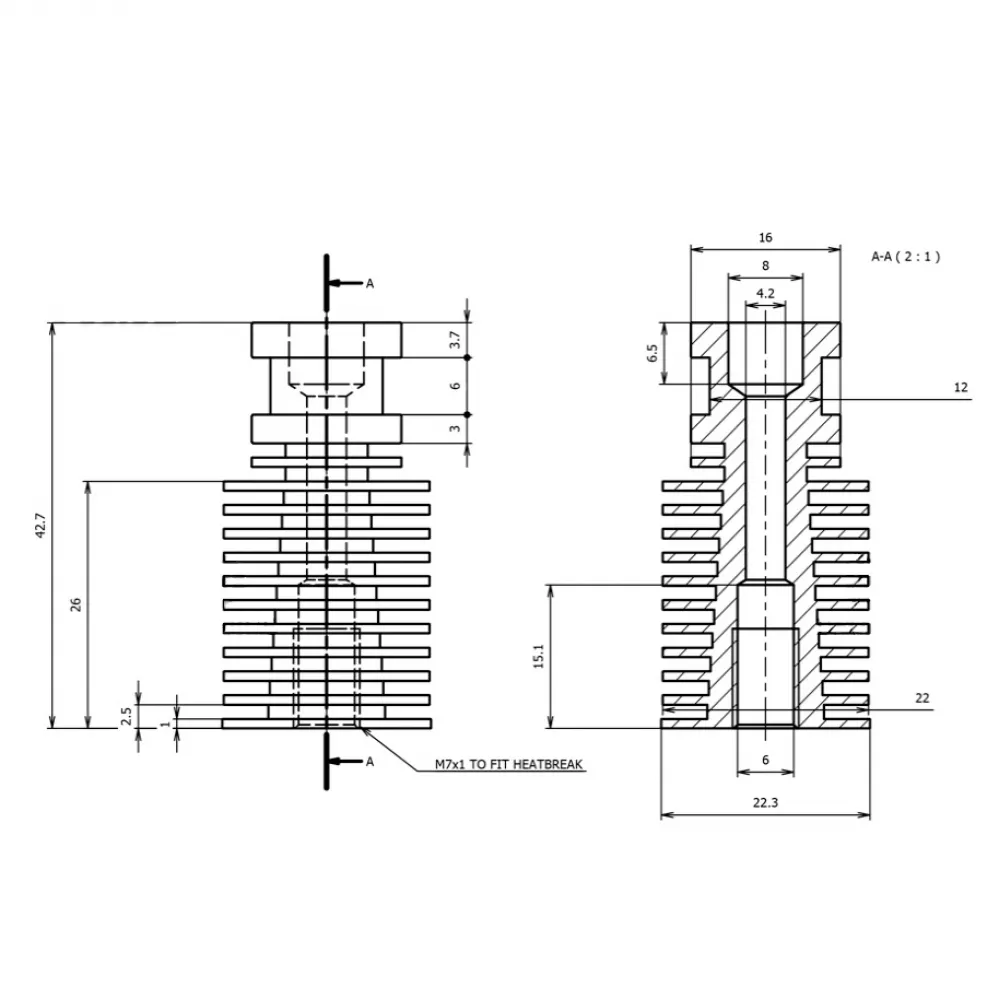

Medidas nominales
- Altura total: aproximadamente 42,7 mm.
- Diámetro exterior máximo: aproximadamente 22,3 mm.
- Altura de la zona de aletas: aproximadamente 26 mm.
- Diámetro de la brida superior: aproximadamente 16 mm.
- Guía interior para filamento o PTFE: 4,2 mm.
- Longitud roscada inferior indicada: aproximadamente 15,1 mm.
Compatibilidad
Compatible con gargantas de estilo V6 que utilicen rosca superior M7 × 1, como determinadas versiones All Metal de acero inoxidable y con guía interior para PTFE.
La compatibilidad con un hotend o extrusor concreto puede ser parcial. Además de la rosca M7 deben coincidir:
- La longitud y geometría de la garganta.
- La posición final del bloque calefactor y la boquilla.
- El sistema de montaje superior del cabezal.
- El diámetro exterior del tubo PTFE.
- El espacio disponible para el ventilador y su conducto.
No debe confundirse con el disipador Trianglelab V6DM de fijación superior mediante tornillos M2,5, ya que utilizan sistemas de montaje diferentes.
Uso Bowden y extrusión directa
En una configuración Bowden, el racor superior retiene el tubo PTFE y permite introducirlo por la guía de 4,2 mm hasta la garganta compatible. Esto reduce el recorrido sin guía del filamento.
En extrusión directa puede utilizarse cuando el soporte y el extrusor mantengan correctamente alineada la entrada del filamento. El hecho de compartir componentes V6 no garantiza que encaje directamente en cualquier cabezal.
Refrigeración
El disipador necesita un flujo de aire continuo mientras el hotend está caliente. Debe instalarse un ventilador y un soporte capaces de dirigir aire a través de las aletas.
Una refrigeración insuficiente puede provocar propagación de calor hacia la zona fría, reblandecimiento prematuro del filamento, aumento de fricción y atascos.
Montaje recomendado
- Comprobar la rosca y longitud de la garganta antes del montaje.
- Ensamblar la garganta siguiendo el procedimiento del conjunto de hotend utilizado.
- Insertar el tubo PTFE con un corte limpio y perpendicular.
- Empujarlo hasta su posición final para evitar huecos internos.
- Instalar el clip de bloqueo del racor.
- Montar el disipador sin deformar su ranura superior.
- Verificar que el ventilador refrigere toda la zona de aletas.
El apriete final de boquilla y bloque debe realizarse según el procedimiento correspondiente al hotend completo. No debe utilizarse el disipador como único punto de reacción para aplicar un par elevado.
Alternativas de la familia
- Disipador V6 Bowden convencional con rosca para racor PC4-01.
- Disipador compacto Trianglelab V6DM con fijación M2,5.
- Disipador dual de estilo Chimera para dos hotends.
Contenido del paquete
- 1 × Disipador compacto V6 de aluminio.
- 1 × Sistema neumático superior para tubo PTFE.
- 1 × Clip de bloqueo.
La garganta, el tubo PTFE, el bloque calefactor, la boquilla, el ventilador y el soporte de montaje no están incluidos.
