- Stock: 25
- Modelo: Throat-AM-Bimetal-M6-M7
Modelo:
DI 4.1
All Metal
Bimetal
Titanio
Bimetal - alta calidad

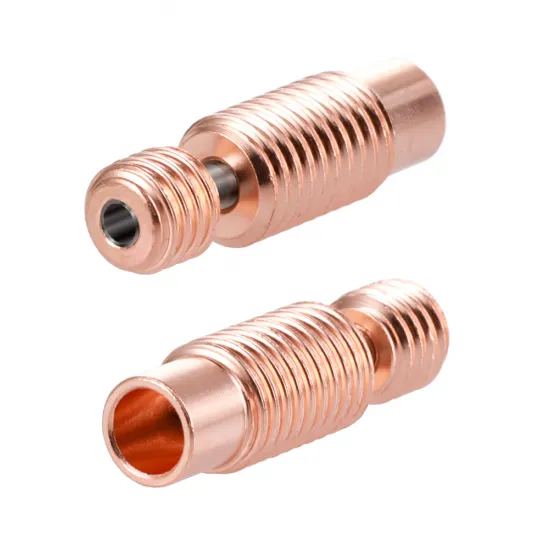

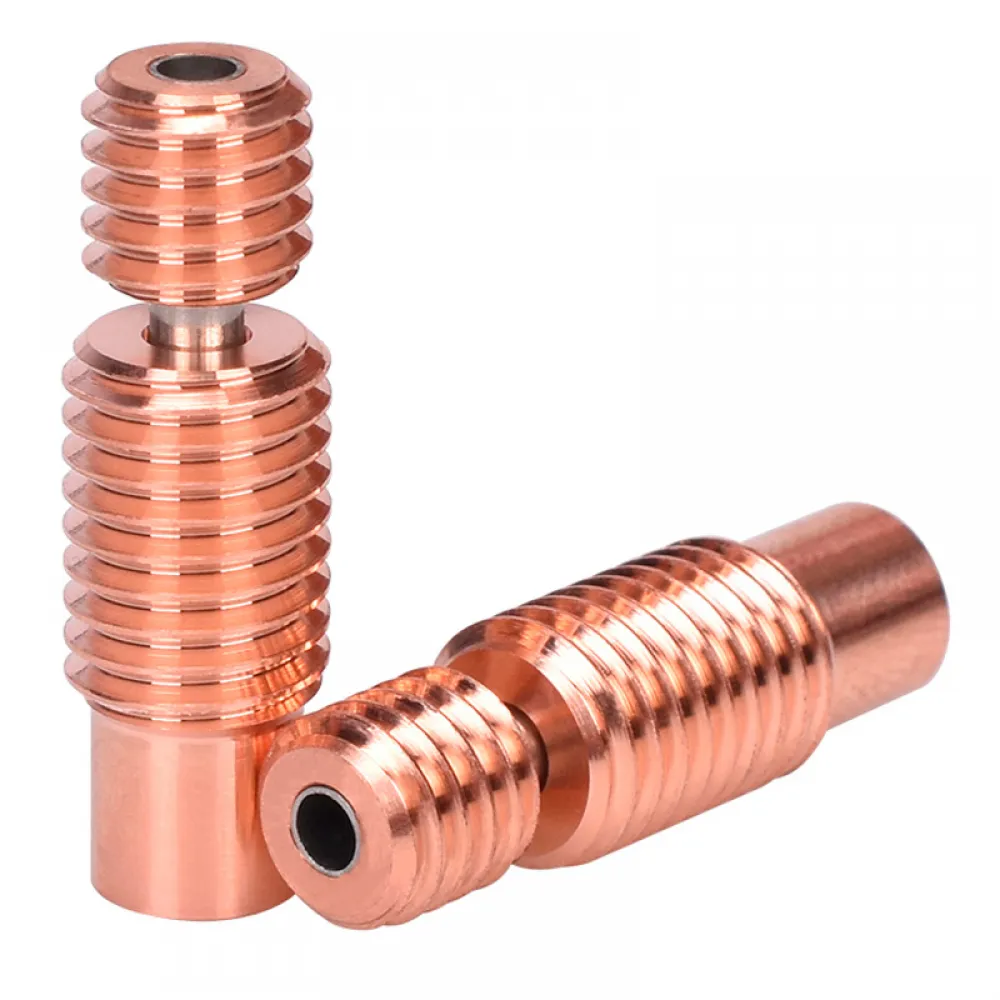

Garganta o heatbreak bimetálico Trianglelab All Metal para hotends de geometría V6, con rosca M6 hacia el bloque calefactor y M7 hacia el disipador. Su longitud nominal es de 22 mm y está diseñada para filamento de 1,75 mm.

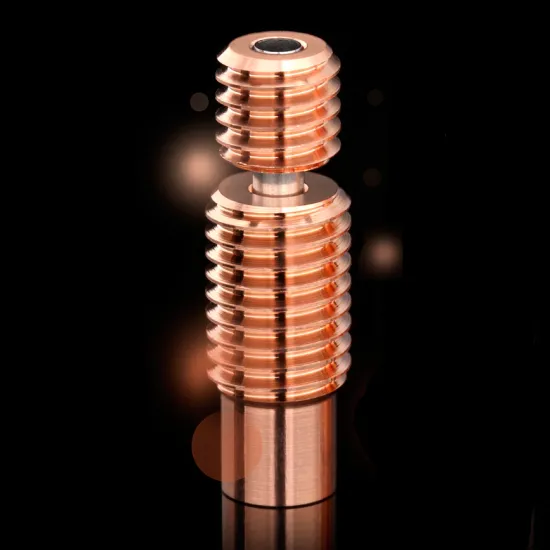

Su construcción en tres piezas combina un tubo central pulido de acero inoxidable con secciones de aleación de cobre. El estrecho puente de acero limita el calor que asciende desde el bloque, mientras que el cobre favorece tanto la transferencia térmica en la zona caliente como la evacuación hacia el disipador en la zona fría.
Qué aporta una garganta bimetálica
- Transición térmica más definida: ayuda a reducir el reblandecimiento prematuro del filamento cuando la refrigeración es correcta.
- Recorrido All Metal: el tubo PTFE no entra en la zona caliente del bloque.
- Conducto interior pulido de Ø1,9 mm: ajustado al filamento nominal de 1,75 mm para guiarlo con precisión.
- Construcción Trianglelab: las tres piezas se unen mediante un proceso específico para obtener una unión firme y una zona de ruptura térmica muy fina.
Trianglelab califica la garganta hasta 450 °C. Esta cifra corresponde únicamente a la garganta: la temperatura máxima segura del hotend siempre queda limitada por el sensor, cartucho, bloque, boquilla, cableado, refrigeración y firmware utilizados.
| Característica | Especificación nominal |
|---|---|
| Filamento | 1,75 mm |
| Paso interior | Ø1,9 mm |
| Longitud total | 22 mm |
| Conexión al bloque | Rosca M6 |
| Conexión al disipador | Rosca M7 |
| Materiales | Aleación de cobre y acero inoxidable |
| Tipo | Bimetálica, All Metal |
Bloques y disipadores compatibles
El extremo M6 puede montarse en bloques V6 que conserven la misma rosca, longitud útil y geometría de sellado, como el bloque V6 estándar para termistor, el bloque V6 para sensores encapsulados de 3 mm o el bloque V6 de Brass para sensores de 3 mm.
La rosca M7 es adecuada para disipadores como el disipador V6 Bowden M7, el disipador compacto V6 M7 o el disipador Trianglelab V6DM M7.
Compatibilidad condicionada: compartir las roscas M6/M7 no garantiza por sí solo un montaje correcto. Comprueba también la longitud, el contacto con la boquilla, el sensor, el calentador y el espacio disponible en el cabezal. No es un recambio directo para sistemas Revo, Dragon, Rapido, CHC o hotends propietarios.
Montaje y puesta a punto
- Instala el extremo M7 de cobre en el disipador y el extremo M6 en el bloque calefactor.
- Enrosca la boquilla de modo que selle contra la garganta dentro del bloque. Debe quedar una pequeña separación entre el hexágono de la boquilla y la cara exterior del bloque.
- Sujeta siempre el bloque durante el apriete y evita transmitir torsión al fino tubo central.
- Realiza el apriete final en caliente siguiendo el procedimiento adecuado para la boquilla y el resto del hotend.
- Mantén activo el ventilador del disipador mientras el hotend esté caliente y revisa después la retracción, el Z-offset y el PID si cambia la respuesta térmica.
Si se utiliza pasta térmica, debe aplicarse únicamente en la interfaz fría entre garganta y disipador, nunca en el conducto de filamento ni en el asiento donde deben sellar boquilla y garganta.
Es para ti si…
- Buscas convertir un hotend V6 M6/M7 a un recorrido All Metal.
- Quieres una transición térmica más corta sin cambiar todo el hotend.
- Tu bloque, disipador y boquilla conservan la geometría V6 correspondiente.
No es para ti si…
- Tu disipador utiliza un alojamiento liso de Ø7 mm; en ese caso utiliza la versión Trianglelab M6/Ø7 mm para hotend dual.
- Necesitas una mejora de caudal por sí sola: una garganta bimetálica no convierte el hotend en high flow.
- No puedes garantizar refrigeración continua y un sellado correcto con la boquilla.
Contenido del suministro: 1 garganta bimetálica Trianglelab M6/M7. No incluye bloque, disipador, boquilla ni tubo PTFE.
