- Stock: 8
- Modelo: Spindle-775-288W
Modelo:
775-80W
775-288W
895-200W

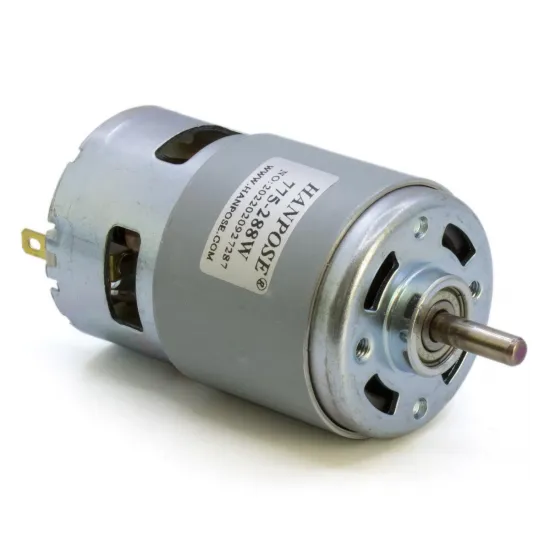

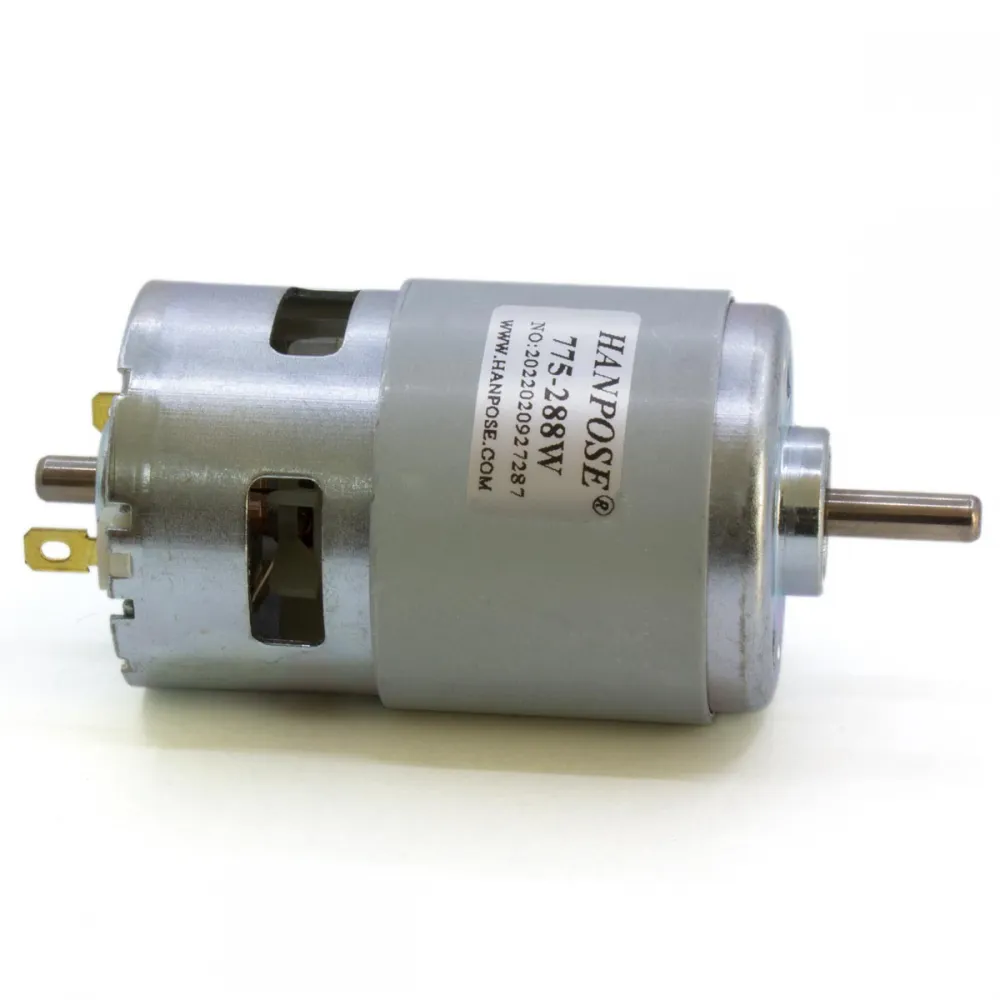

El HANPOSE 775-288W es un motor DC con escobillas, doble rodamiento de bolas y doble eje para construir husillos compactos en pequeñas CNC, grabadoras y herramientas de banco. Es la variante más rápida de esta familia: el fabricante declara 6.000 rpm a 12 V y 12.000 rpm a 24 V como velocidades de referencia sin carga.
Su eje delantero redondo de 5 × 16 mm admite un adaptador, pinza o portabrocas compatible. La mayor velocidad puede ser ventajosa con fresas pequeñas para madera, plásticos, PCB y grabado, pero el resultado depende también de la herramienta, excentricidad, avance, profundidad, rigidez y evacuación de viruta.
Datos técnicos declarados
| Parámetro | Valor | Condición o límite |
|---|---|---|
| Modelo | HANPOSE 775-288W | DC con escobillas, doble rodamiento y doble eje |
| Alimentación | 12/24 V DC | Máximo 24 V DC; nunca a la red de 110/230 V AC |
| Velocidad | 6.000 rpm a 12 V / 12.000 rpm a 24 V | Referencia declarada sin carga; cae bajo carga |
| Potencia anunciada | 288 W | No equivale a salida mecánica continua garantizada |
| Corriente declarada | 5-20 A | No es consumo fijo; dimensionar también para el arranque |
| Par mostrado en la tabla de familia | 0,43 N·m | Ensayo no definido; no combinar con rpm sin carga |
| Eje delantero / trasero | Ø5 × 16 mm / 6 mm | El eje trasero debe quedar protegido |
| Montaje declarado | Patrón de 29 mm, roscas M4 | Verificar soporte y profundidad de tornillo |
Qué necesitas para utilizarlo
- Soporte rígido compatible con la carcasa y el patrón de fijación.
- Pinza, mandril o portabrocas para eje de 5 mm, equilibrado y apto para las rpm elegidas.
- Controlador de potencia para motor DC con escobillas, preferiblemente con PWM y arranque progresivo.
- Fuente de 12 o 24 V, cableado, terminales y fusible dimensionados para carga y picos.
- Herramienta, resguardo, extracción de polvo o viruta y parada de emergencia.
Una controladora CNC puede proporcionar una señal PWM o de habilitación a un controlador compatible, pero el motor no debe alimentarse desde el pin lógico. Como candidatos de fuente están la fuente de 12 V y 33 A y la fuente de 24 V y 25 A; confirma margen de arranque, resto de cargas, controlador y protección antes de combinarlos.
Montaje y primera puesta en marcha
- Con todo desconectado, fija el motor sin bloquear la ventilación.
- Monta el adaptador sobre el eje de 5 mm y comprueba que no roce ni quede descentrado.
- Protege el eje trasero, terminales y partes giratorias.
- Prueba primero sin herramienta y a bajo ciclo PWM; detén si aparece vibración, ruido anormal o calentamiento rápido.
- Instala una herramienta cuya velocidad máxima admita el régimen elegido y comienza con pasadas ligeras.
Invertir la polaridad invierte el sentido de giro. Hazlo solo con la alimentación desconectada y cuando el portaherramientas no pueda aflojarse en el sentido resultante. Nunca mantengas el eje bloqueado: el arranque y el bloqueo son condiciones de corriente elevada.
Elección dentro de la familia
El 775-288W es el más indicado de los tres cuando se priorizan rpm para herramientas pequeñas. Para tareas más moderadas puedes elegir el HANPOSE 775 de 80 W. Si necesitas una carcasa 895 más grande y menor velocidad con un par declarado superior, consulta el HANPOSE 895 de 200 W.
Refrigeración, interferencias y seguridad
- Mantén libres las entradas de aire y controla temperatura de motor, controlador, cables y terminales.
- No se declara ciclo continuo; ajusta carga y descansos a la temperatura real.
- Separa los cables de potencia de USB, sondas y finales de carrera; trenza los conductores y añade supresión si aparece EMI.
- El ventilador gira más despacio a bajo PWM: no combines baja velocidad y carga alta prolongada sin control térmico.
- Usa protección ocular, resguardo, extracción y parada de emergencia accesible.
Es para ti si
- Buscas la mayor velocidad declarada de esta familia para fresas pequeñas o grabado.
- Puedes dimensionar correctamente la electrónica y completar el conjunto mecánico.
- Tu máquina es suficientemente rígida y puedes verificar vibración, runout y temperatura.
No es para ti si
- Necesitas pinza integrada, runout certificado, potencia continua o ciclo de trabajo garantizados.
- Quieres mecanizar un material solo por la cifra de 288 W, sin calcular herramienta y proceso.
- No dispones de controlador DC de potencia, fusible y resguardo.
Contenido
- 1 motor DC HANPOSE 775-288W.
Soporte, pinza o portabrocas, controlador, fuente, cableado, protección y herramienta se venden por separado.
