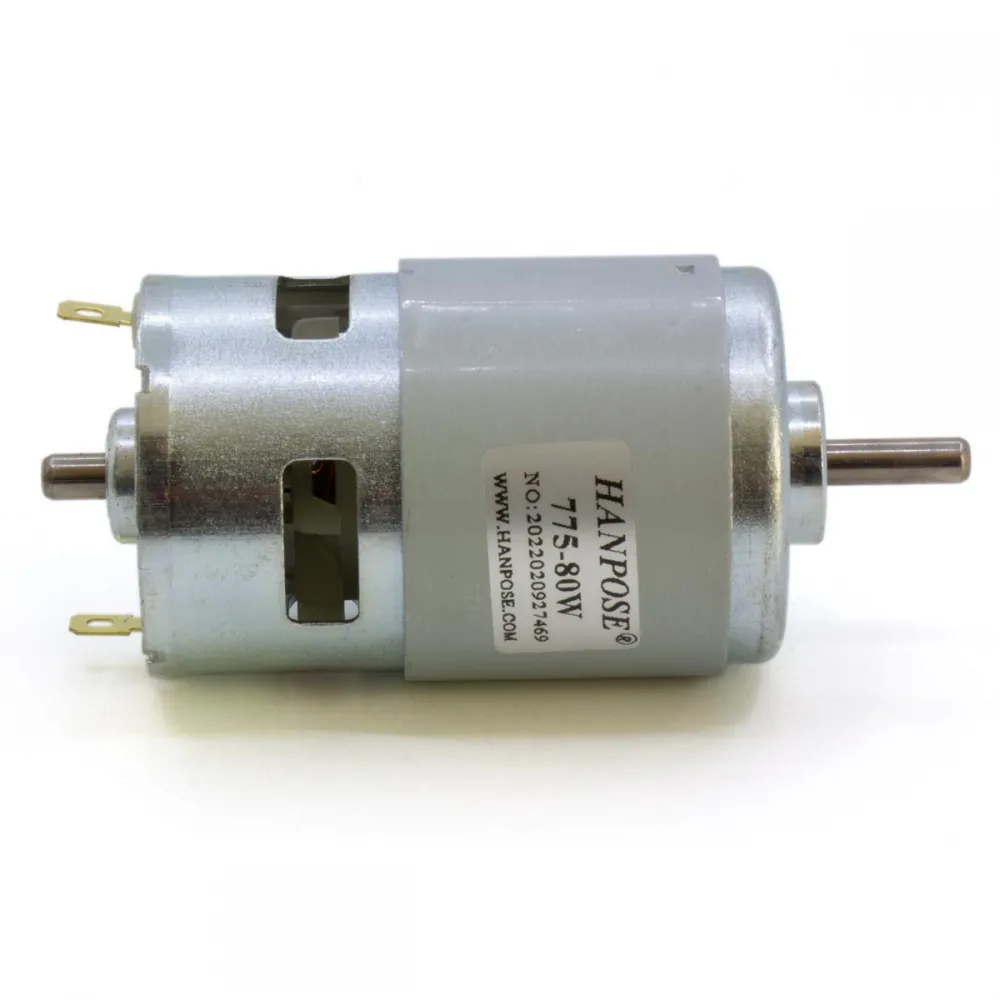

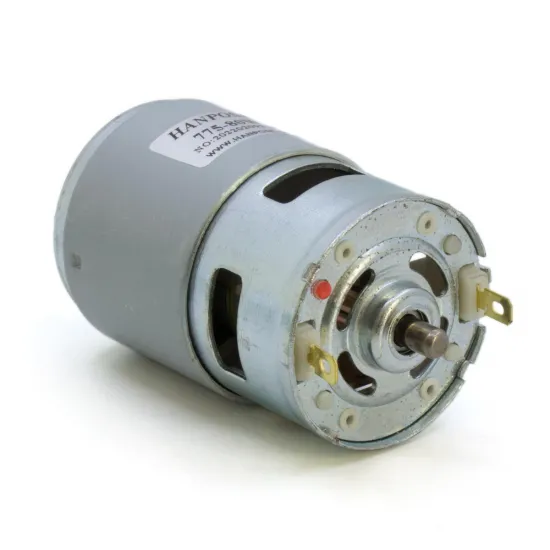

El HANPOSE 775-80W es un motor DC con escobillas y doble rodamiento de bolas, pensado para construir un husillo compacto en pequeñas CNC, grabadoras y herramientas de banco. Su eje delantero redondo de 5 mm permite instalar un portabrocas o pinza adecuados, mientras el eje trasero y el ventilador integrado ayudan a identificar esta construcción de doble eje.
Dentro de esta familia es la opción de menor potencia y velocidad declaradas: 4.000 rpm a 12 V y 8.000 rpm a 24 V como valores de referencia sin carga. Es una base razonable para trabajos ligeros en plástico, madera blanda, PCB y materiales similares, siempre que herramienta, avance, profundidad, rigidez y evacuación de viruta sean apropiados.

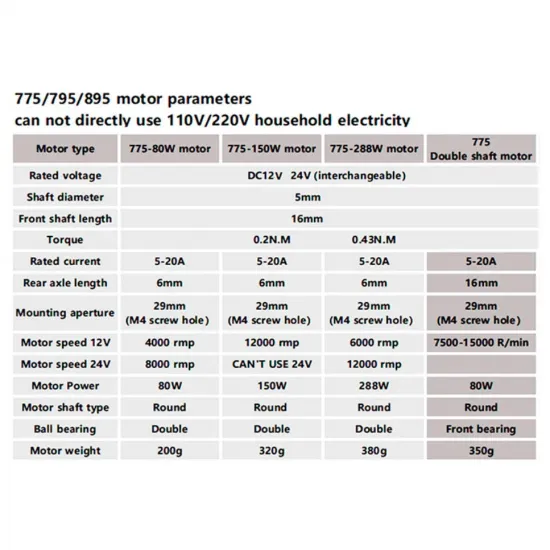

Datos técnicos declarados
| Parámetro | Valor | Cómo interpretarlo |
|---|---|---|
| Modelo | HANPOSE 775-80W | Motor DC con escobillas, doble eje y doble rodamiento |
| Alimentación | 12/24 V DC | Máximo 24 V DC; nunca conectar directamente a la red eléctrica |
| Velocidad de referencia | 4.000 rpm a 12 V / 8.000 rpm a 24 V | Valores declarados sin carga; disminuyen al trabajar |
| Potencia anunciada | 80 W | Etiqueta de selección; no se interpreta como potencia mecánica continua garantizada |
| Corriente declarada | 5-20 A | Depende de tensión y carga; el arranque o bloqueo puede exigir más que la marcha normal |
| Par declarado | 0,2 N·m | Condición de ensayo no especificada; no combinar con las rpm sin carga |
| Eje delantero | Ø5 × 16 mm | Comprueba taladro, longitud útil y fijación del adaptador |
| Eje trasero | 6 mm de longitud | Debe quedar protegido frente a contacto y viruta |
| Montaje declarado | Patrón de 29 mm, roscas M4 | Verifica el soporte y la profundidad segura de los tornillos |
Alimentación y control PWM
Utiliza una fuente DC de la tensión elegida y un controlador para motor DC con escobillas dimensionado para la corriente de arranque y posible bloqueo. Una salida PWM o de habilitación de una controladora CNC es solo una señal de mando: no conectes el motor directamente a un pin lógico ni a una salida auxiliar no diseñada para esta carga.
Como candidatos de alimentación están disponibles la fuente de 12 V y 33 A y la fuente de 24 V y 25 A. La elección debe considerar también el controlador, el pico de arranque, el resto de cargas, la sección del cable, los terminales y el fusible; su potencia nominal no convierte la combinación en plug-and-play.
Un arranque progresivo mediante rampa PWM reduce el esfuerzo eléctrico y mecánico. Evita bloquear el eje: un motor DC con escobillas puede elevar mucho su corriente cuando todavía no ha generado fuerza contraelectromotriz o queda detenido.
Montaje mecánico y herramienta
- Fija el cuerpo en un soporte rígido que no obstruya las entradas de aire.
- Instala un adaptador, pinza o portabrocas compatible con eje redondo de 5 mm y con las rpm previstas.
- Comprueba concentricidad y vibración primero sin herramienta y después a baja velocidad.
- Inserta la herramienta hasta una longitud segura sin hacer tope donde no corresponda.
- Selecciona avance y profundidad conservadores y aumenta únicamente tras observar el corte y la temperatura.
La inversión de polaridad cambia el sentido de giro del motor. Hazlo solo con el equipo apagado y cuando el portaherramientas esté diseñado para no aflojarse en ese sentido.
Qué determina el material que puede mecanizar
La capacidad real no depende únicamente del motor. Importan la geometría y diámetro de la fresa, rpm, avance por diente, profundidad, rigidez del chasis, holgura de los ejes, excentricidad del portaherramientas, refrigeración y retirada de polvo o viruta. Para metal, vidrio o materiales frágiles se necesita un proceso y una máquina específicamente preparados; esta referencia no constituye por sí sola una garantía de mecanizado.

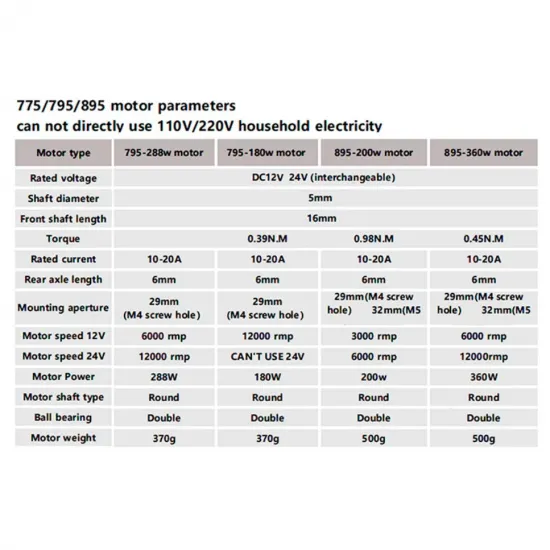

El modelo de 80 W es especialmente apropiado para aprender, prototipar y automatizar tareas ligeras. Si necesitas mayor velocidad declarada, consulta el HANPOSE 775 de 288 W. Para una carcasa 895 más grande y un planteamiento de menor velocidad con mayor par declarado, consulta el HANPOSE 895 de 200 W.
Refrigeración, interferencias y mantenimiento
- Mantén libres las aberturas de ventilación y vigila motor y controlador durante las primeras pruebas.
- No se ha documentado un ciclo de trabajo continuo; introduce descansos si la temperatura aumenta en exceso.
- A muy baja velocidad el ventilador también mueve menos aire: evita exigir par elevado durante periodos prolongados.
- Separa los cables del motor de finales de carrera, sondas, USB y señales débiles. Trenzar el par y añadir supresión adecuada puede ayudar si aparecen interferencias.
- Desconecta la alimentación antes de cambiar herramienta o manipular terminales.
Es para ti si
- Quieres construir un husillo DC compacto para trabajos ligeros y puedes completar el conjunto.
- Tu soporte admite el patrón declarado, el eje de 5 mm y la ventilación necesaria.
- Dispones de controlador, fuente y protecciones dimensionados para el arranque.
- Prefieres la alternativa más moderada de la familia antes que la máxima velocidad.
No es para ti si
- Necesitas un electrohusillo completo con pinza integrada, runout certificado o potencia mecánica continua garantizada.
- Esperas mecanizar metal o vidrio sin validar la máquina, herramienta y proceso completos.
- Solo tienes una salida PWM lógica o una fuente sin controlador de potencia.
- Necesitas una solución cerrada con protecciones, soporte y parada de emergencia ya integrados.
Contenido
- 1 motor DC HANPOSE 775-80W.
Soporte, pinza o portabrocas, controlador, fuente, cableado, fusible, interruptor y herramienta se venden por separado.
