- Stock: 30
- Modelo: MGN9H
Modelo:
MGN7C
MGN7H
MGN9C
MGN9H
MGN12C
MGN12H
MGN15C
MGN15H

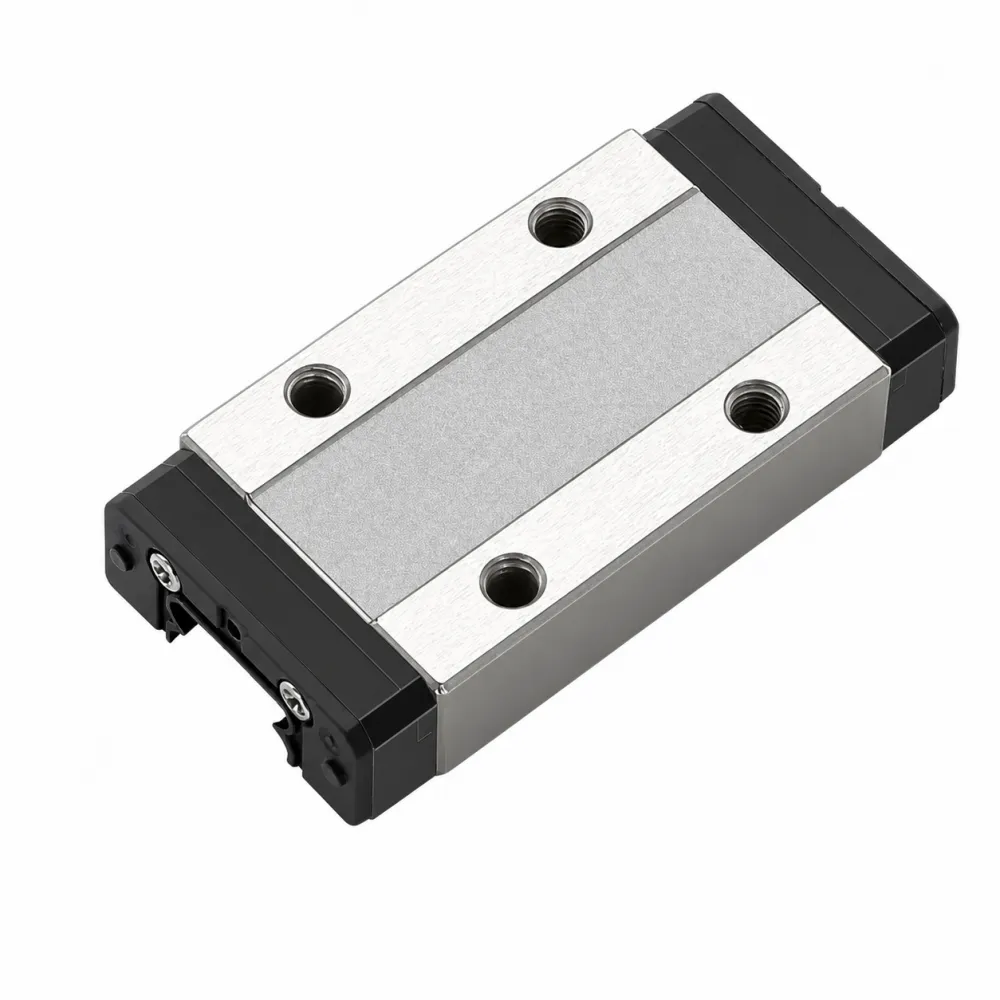

Patín lineal MGN9H para riel MGN9, con recirculación de bolas y cuatro roscas superiores para fijar el carro, herramienta o plataforma móvil. Es el formato alargado, con mayor superficie de apoyo y más separación longitudinal entre tornillos.
Este patín pertenece a la misma familia de guías que utilizamos en nuestras impresoras HPRO. Ofrece un movimiento suave y una construcción robusta para impresoras 3D, CNC ligera, automatización y mecanismos compactos cuando se instala sobre un riel limpio, lubricado y correctamente alineado.

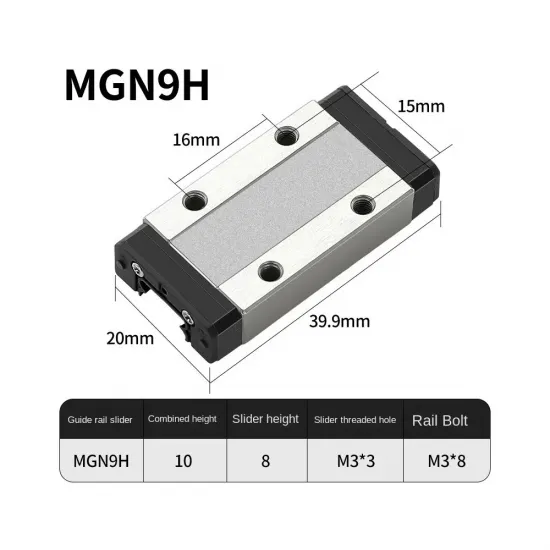

Medidas nominales MGN9H
| Característica | Medida nominal |
|---|---|
| Riel compatible | MGN9 |
| Tipo de bloque | H alargado |
| Altura total H | 10 mm |
| Anchura W | 20 mm |
| Longitud L | 39,9 mm |
| Separación transversal B | 15 mm |
| Separación longitudinal C | 16 mm |
| Roscas superiores | 4 × M3; profundidad nominal 3 mm |
Son cotas nominales de la geometría MGN. Si el patín va a sustituir otro bloque dentro de una pieza ya mecanizada, comprueba físicamente altura, longitud, roscas y separaciones antes del montaje final. No se publica una carga o precarga nominal porque esos valores dependen de la fabricación y no están certificados para esta referencia genérica.
Compatibilidad y elección C/H
Es compatible con nuestro riel MGN9. Los patines C y H del mismo tamaño utilizan la misma sección de riel, pero no ocupan lo mismo ni comparten la misma separación longitudinal de montaje. Si necesitas reducir la longitud ocupada, consulta también el patín MGN9C.
No puede montarse sobre rieles MGN de otro tamaño. En un riel MGN9 de otra marca puede encajar geométricamente, pero la coincidencia de nombre no garantiza por sí sola el ajuste, la precarga ni la suavidad; realiza una prueba sin carga antes de integrarlo.
Color de las piezas plásticas
La producción actual llega con tapas y elementos plásticos negros. Todavía puede suministrarse alguna unidad de existencias anteriores con piezas verdes o rojas, procedente de la misma fábrica. El color es cosmético, no cambia el modelo ni puede seleccionarse.
Transferencia y montaje sin perder bolas
- Limpia el extremo del riel y elimina cualquier rebaba que pueda dañar los sellos.
- Alinea inserto y riel sin escalones; no fuerces el bloque ni lo introduzcas torcido.
- Desliza el patín despacio sobre el riel, sin dejar expuestas las pistas internas.
- Fija la carga con tornillos de longitud adecuada: una rosca poco profunda puede dañarse si el tornillo hace fondo.
- Recorre el eje a mano y corrige la alineación antes de conectar el motor.
Lubricación y mantenimiento
Comprueba la lubricación antes del primer uso. Si limpias el aceite protector, aplica una pequeña cantidad de grasa suave de jabón de litio o lubricante específico para guías lineales compatible con las tapas plásticas. Distribúyelo moviendo el bloque varias veces y retira el exceso exterior.
Mantén alejados polvo abrasivo, viruta y restos de filamento. No introduzcas lubricantes con partículas sólidas, no aflojes los tornillos de las tapas y no laves prolongadamente los plásticos con disolventes. No existe un intervalo universal: inspecciona y relubrica según recorrido, velocidad, carga y ambiente.
Es para ti si
- Necesitas un patín MGN9H para nuestro riel MGN9.
- Buscas un bloque de formato alargado para una impresora 3D, CNC ligera o mecanismo de precisión.
- Puedes montar, alinear y mantener correctamente el sistema lineal.
No es para ti si
- Tu diseño requiere otra sección, otra altura o el patrón de tornillos del formato C.
- Necesitas una precarga, clase de precisión o capacidad de carga certificada.
- El color de las tapas debe ser obligatoriamente uno concreto.
Contenido
Se suministra un patín MGN9H. El riel, la tornillería y los demás elementos del eje se venden por separado.
