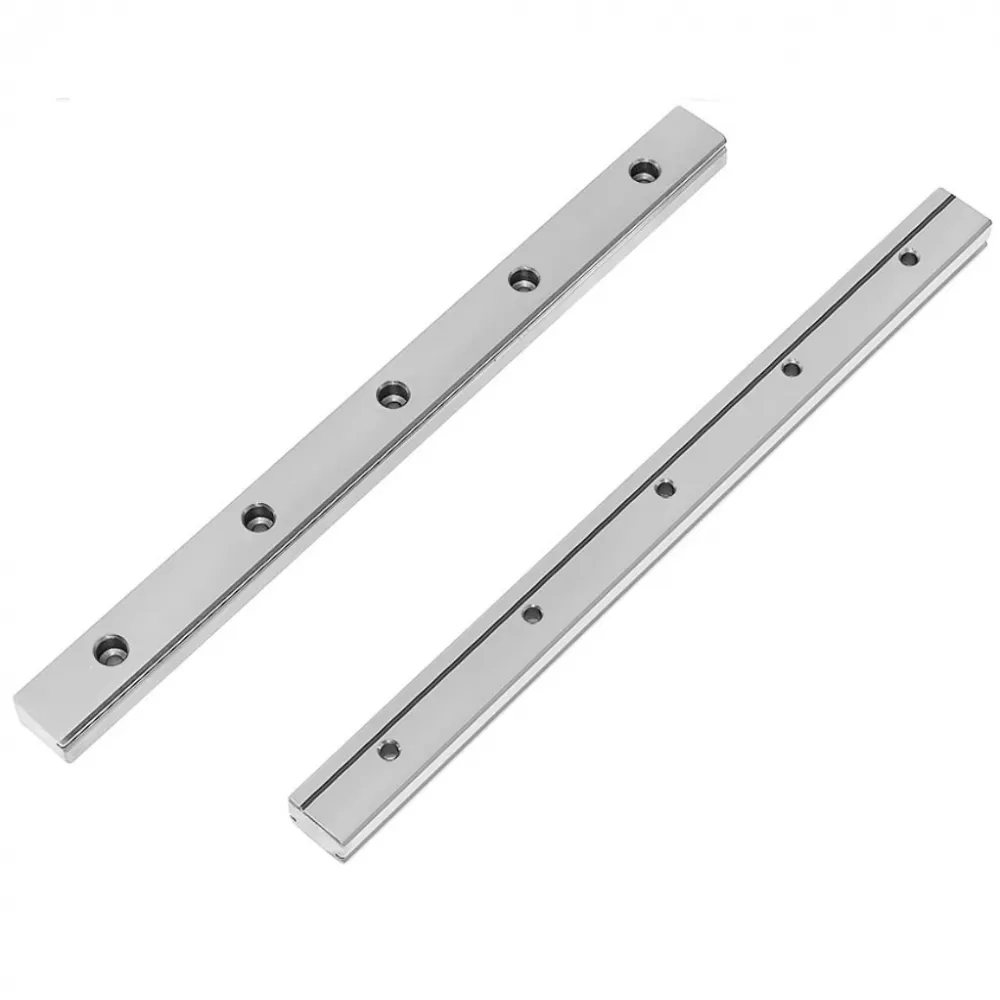

Riel de guía lineal MGN9 para construir movimientos compactos, rígidos y repetibles en impresoras 3D, CNC ligera, automatización, instrumentación y proyectos mecánicos. Se ofrece en 500 o 600 mm y utiliza el formato estrecho MGN9, con patines de bolas recirculantes vendidos por separado.
Es la misma familia de guías que utilizamos en nuestras impresoras HPRO. Su buen acabado y deslizamiento la convierten en una solución muy práctica para ejes que necesitan ocupar poco espacio, siempre que la base, el montaje, la lubricación y la alineación estén correctamente resueltos.
Medidas nominales MGN9
| Característica | Medida nominal |
|---|---|
| Longitudes disponibles | 500 o 600 mm |
| Anchura del riel WR | 9 mm |
| Altura del riel HR | 6,5 mm |
| Paso entre taladros P | 20 mm |
| Diámetro del avellanado D | 6 mm |
| Profundidad del avellanado h | 3,5 mm |
| Diámetro pasante d | 3,5 mm |
| Tornillo nominal de fijación | M3 |
Estas cotas describen la geometría nominal de la familia MGN y facilitan el diseño del soporte. La distancia desde cada extremo al primer taladro puede variar con la longitud y el corte; si esa posición es crítica, mídela sobre la unidad recibida antes de mecanizar la pieza definitiva.
Patines compatibles de nuestro catálogo
Este riel es compatible con el patín MGN9C y el patín MGN9H. La letra C identifica el formato compacto y la H el bloque alargado. Cuando existen ambos, comparten la sección MGN9, pero cambian la longitud del cuerpo y la separación longitudinal de sus roscas.
No es compatible con patines MGN de otra medida. Con bloques de otra marca o procedencia, la denominación MGN9 es una referencia útil, pero conviene comprobar dimensiones, ajuste y suavidad: tolerancias y precarga pueden variar entre fabricantes.
Cómo elegir la longitud y calcular el recorrido
La longitud indicada corresponde al riel, no al recorrido útil. El desplazamiento disponible se reduce por la longitud del patín, los márgenes de seguridad y los topes mecánicos del eje. Para un carro largo o varios patines hay que calcular también la separación entre ellos y el espacio que ocupan en ambos extremos.
- Elige la longitud según la carrera necesaria, la rigidez del soporte y el espacio de montaje.
- No uses el propio final del riel como tope de trabajo: incorpora límites físicos o una geometría que impida que el patín salga.
- Si se emplean dos rieles paralelos, la estructura debe permitir alinearlos sin forzar los bloques.
- En sustituciones para HPRO u otra máquina, confirma tamaño MGN, longitud, taladros y revisión del conjunto antes de pedir.
Montaje recomendado
- Limpia la superficie de apoyo y elimina rebabas, restos de pintura y partículas.
- Apoya el riel sobre una base plana y rígida; presenta todos los tornillos sin apretarlos por completo.
- Alinea el riel y aprieta progresivamente, repartiendo el apriete para no deformarlo.
- Con dos guías, fija primero la de referencia y alinea la segunda desplazando el carro durante el apriete.
- Comprueba toda la carrera a mano antes de conectar motores. No debe haber puntos duros ni cambios bruscos de esfuerzo.
Un riel recto puede funcionar mal sobre una base torcida o con dos guías fuera de paralelismo. Evita compensar una mala alineación aumentando la fuerza del motor: corrige primero la geometría.
Limpieza, lubricación y mantenimiento
Antes del primer uso, comprueba que las pistas estén limpias y con una película ligera de lubricante. Si retiras el aceite protector, vuelve a lubricar. Puede utilizarse una grasa suave de jabón de litio o un lubricante específico para guías lineales compatible con plásticos; aplica poca cantidad y mueve el patín varias veces para distribuirla.
No uses lubricantes con partículas sólidas ni dejes que entren polvo abrasivo, virutas o restos de filamento. La frecuencia de limpieza y relubricación depende del recorrido, velocidad, carga, temperatura y ambiente: revisa el eje cuando aumente el ruido, aparezcan zonas secas o cambie la suavidad.
Es para ti si
- Necesitas una guía compacta MGN9 para un eje de impresora 3D, CNC ligera o automatización.
- Vas a combinarla con un patín HTA3D MGN9 y puedes montar el conjunto sobre una base bien alineada.
- Buscas una referencia con uso habitual y buen resultado en nuestras HPRO.
No es para ti si
- Necesitas una carga, precarga o clase de precisión certificada para cálculo industrial.
- Tu diseño utiliza otra sección MGN o requiere una longitud distinta de las opciones disponibles.
- No puedes proteger el movimiento frente a desalineación, suciedad o salida accidental del patín.
Contenido
Se suministra un riel MGN9 en la longitud seleccionada. El patín, la tornillería, los topes y otros elementos de montaje se venden por separado.
