- Stock: 217
- Modelo: LM10LUU
Modelo:
LM8UU
LM10UU
LM12UU
LM8LUU
LM10LUU
LM12LUU

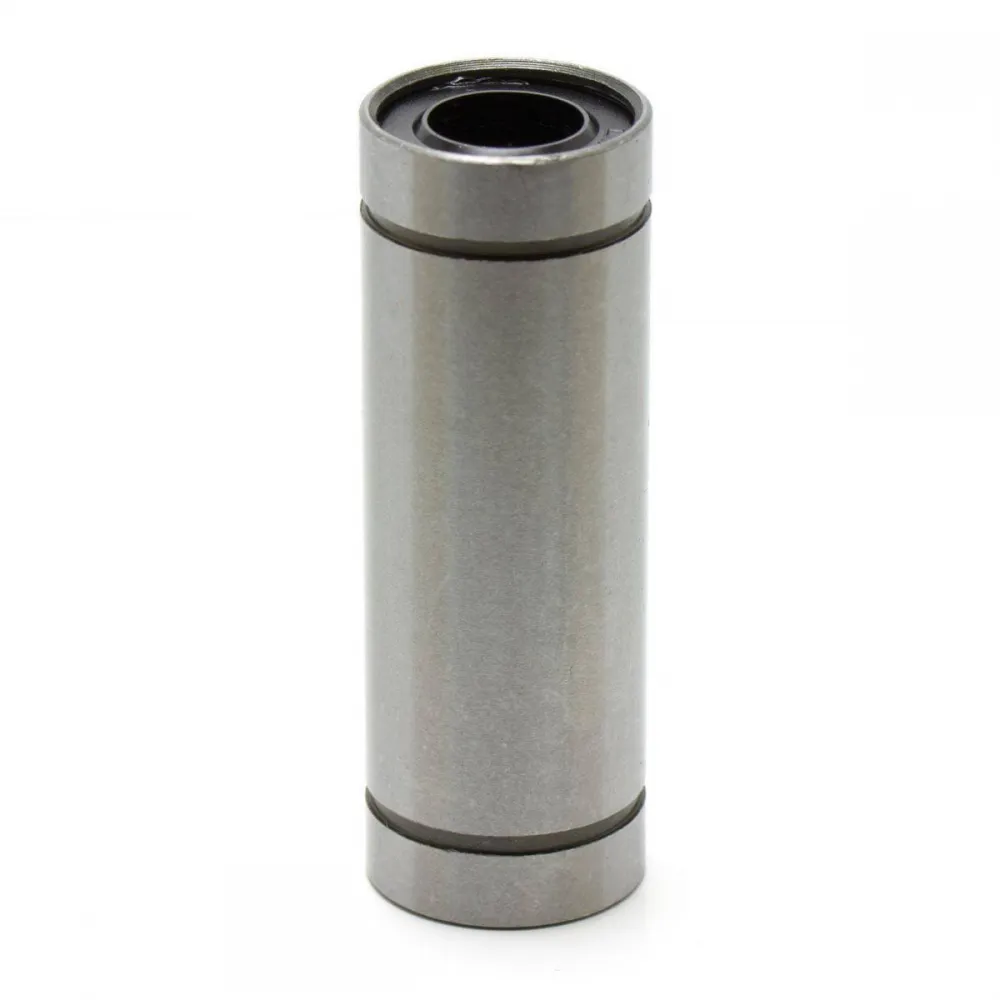

El LM10LUU es un rodamiento lineal largo de bolas recirculantes para sistemas de guiado sobre ejes lisos calibrados de 10 mm. Su longitud de 55 mm proporciona una superficie de apoyo mayor que la versión corta LM10UU, por lo que resulta apropiado para carros, plataformas y mecanismos que necesiten un guiado más prolongado.
Medidas nominales
| Característica | Medida |
|---|---|
| Modelo | LM10LUU |
| Diámetro interior | 10 mm |
| Diámetro exterior | 19 mm |
| Longitud total | 55 mm |
| Formato | Cilíndrico largo, sin soporte exterior |
Compatibilidad
Está diseñado para trabajar con una varilla lisa calibrada de 10 mm y con alojamientos preparados para un rodamiento de 19 mm de diámetro exterior y 55 mm de longitud.
No debe considerarse compatible con una máquina únicamente porque esta utilice ejes de 10 mm. También deben comprobarse el diámetro y la longitud del alojamiento, el sistema de retención y el espacio disponible.
Diferencias frente al LM10UU corto
La versión larga mide 55 mm, mientras que el LM10UU corto tiene una longitud nominal de 29 mm. No son sustitutos dimensionales directos y requieren alojamientos diferentes.
Recomendaciones de montaje
- Utilizar un eje liso calibrado, limpio y sin daños superficiales.
- Evitar aprietes que puedan deformar la camisa exterior.
- Prever una retención axial adecuada dentro del alojamiento.
- Alinear cuidadosamente los ejes cuando se utilicen varios rodamientos.
- Comprobar manualmente todo el recorrido antes de accionar los motores.
Las dimensiones indicadas son nominales. Si el ajuste es crítico, recomendamos medir la unidad recibida antes de mecanizar el alojamiento.
Contenido
- 1 × Rodamiento lineal LM10LUU.
