Rueda de POM con una canal periférica en forma de V y rodamiento de bolas 625ZZ integrado. Está diseñada para mecanismos en los que la rueda debe guiarse sobre un carril, borde o guía con una geometría compatible con esta garganta.
A diferencia de las ruedas V-Slot con superficie exterior abombada o biselada, esta versión presenta una canal claramente definida en el centro de su banda de rodadura. Esta diferencia debe comprobarse antes de elegirla como recambio.
Características principales
- Rueda de guiado con canal periférica en V.
- Cuerpo exterior fabricado en POM.
- Rodamiento de bolas 625ZZ integrado.
- Diámetro exterior: 24 mm.
- Ancho total: 10,2 mm.
- Ancho de la canal en V: 6 mm.
- Diámetro interior medido: 4,9 mm.
- Preparada para un eje nominal de 5 mm.
- Rodamiento con doble blindaje metálico.

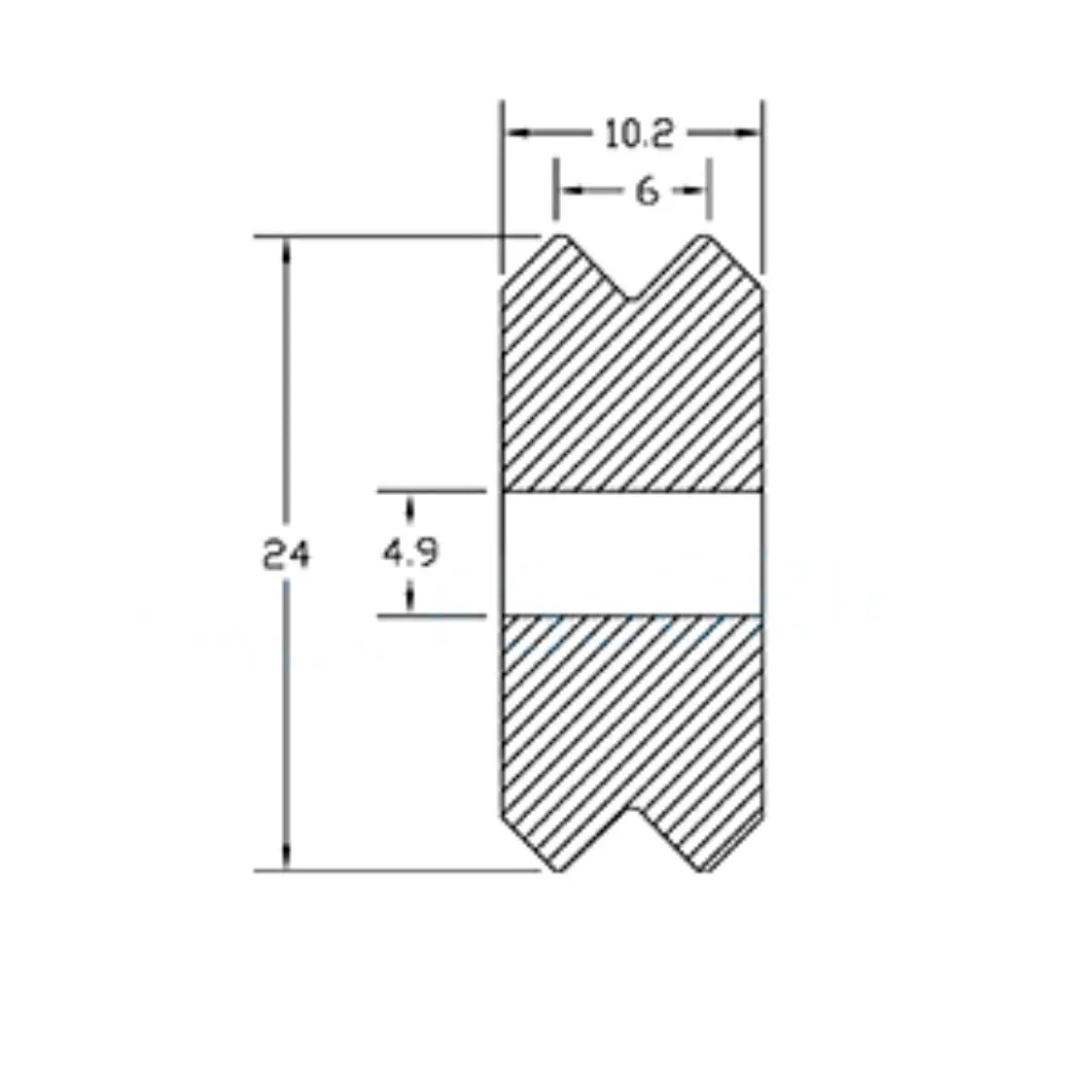

Plano dimensional
El plano muestra la canal central en V y las dimensiones principales de la rueda. Todas las medidas están expresadas en milímetros.
Compatibilidad
Para determinar la compatibilidad deben comprobarse el diámetro de 24 mm, el ancho total de 10,2 mm, el eje nominal de 5 mm y la forma y anchura de la guía sobre la que apoyará la canal.
No debe asumirse que esta rueda es intercambiable con cualquier rueda denominada V-Slot. Una rueda que trabaja dentro de los biseles de un perfil puede requerir una superficie exterior diferente a la canal cóncava de este producto.
En un carro con alojamiento adecuado, el ajuste puede realizarse mediante un espaciador excéntrico de 6 mm para sistemas V-Slot. La compatibilidad del espaciador depende de las dimensiones y mecanizados de la placa.
Diferencias frente a otras ruedas
Si el sistema utiliza una rueda de 24 mm con superficie exterior biselada, debe valorarse la rueda V-Slot de 24 mm con rodamiento 625ZZ.
Para mecanismos compactos diseñados alrededor de una rueda de 15 mm está disponible la rueda V-Slot compacta con rodamiento MR115ZZ. Ninguna de estas variantes debe seleccionarse únicamente por el diámetro del eje.
Montaje y ajuste
Instala la rueda sobre un eje o tornillo nominal de 5 mm, asegurando el aro interior del rodamiento y dejando espacio suficiente para que el cuerpo de POM gire sin rozamientos laterales.
Alinea la canal con la guía antes de apretar el conjunto. Una desalineación puede provocar desgaste irregular, ruido o resistencia al movimiento. Si existe regulación excéntrica, aplica únicamente la precarga necesaria para eliminar la holgura.
Aplicaciones habituales
- Sistemas de guiado mediante carril o borde en V.
- Carros de movimiento para impresoras 3D.
- Pequeñas máquinas CNC y equipos de grabado.
- Mecanismos lineales y automatización.
- Reposición de ruedas de 24 × 10,2 mm con canal equivalente.
