- Stock: Sin Stock
- Modelo: Rueda-Vslot-625zz
Modelo:
Diámetro 24mm
Diámetro 24mm Doble V
Diámetro 15mm (versión pequeña)
Rueda de movimiento para sistemas de guiado V-Slot, fabricada en POM e equipada con un rodamiento de bolas 625ZZ. Su banda exterior presenta una superficie central y bordes biselados para rodar sobre un carril con geometría compatible.
El diámetro exterior de 24 mm y el eje nominal de 5 mm corresponden a un formato habitual en carros de movimiento para impresoras 3D, máquinas CNC ligeras y estructuras automatizadas. Antes de utilizarla como recambio deben comprobarse todas las medidas y la forma de contacto con el perfil.
Características principales
- Rueda para sistemas de movimiento sobre perfil o carril V-Slot compatible.
- Cuerpo exterior fabricado en POM.
- Rodamiento de bolas 625ZZ integrado.
- Diámetro exterior: 24 mm.
- Ancho total: 10,2 mm.
- Ancho central sin biseles: 6,7 mm.
- Diámetro interior medido: 4,9 mm.
- Preparada para un eje nominal de 5 mm.
- Rodamiento con blindaje metálico en ambas caras.

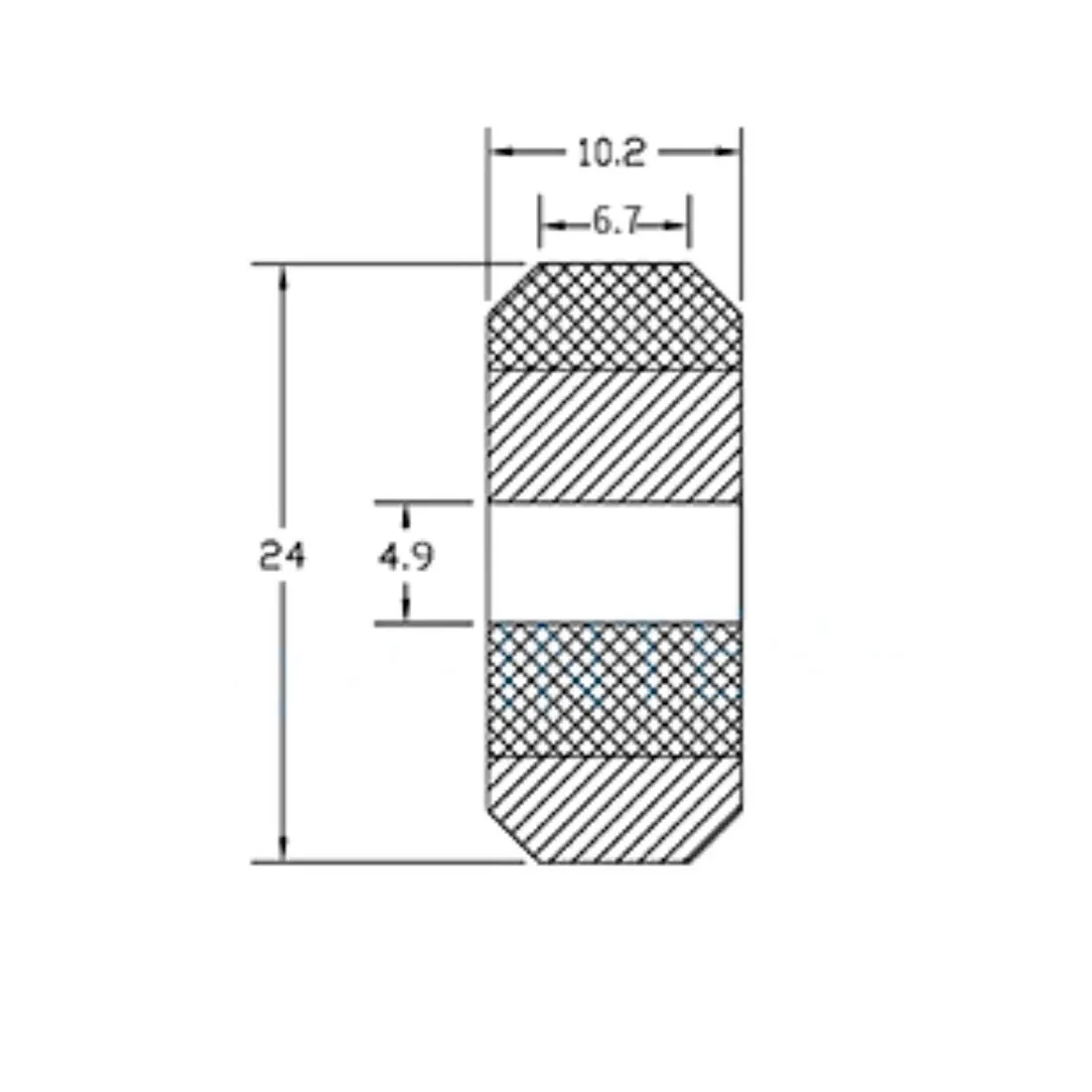

Plano dimensional
El plano muestra la sección de la rueda y sus medidas principales. Todas las dimensiones están expresadas en milímetros.
Compatibilidad
La compatibilidad debe comprobarse comparando el diámetro de 24 mm, el ancho de 10,2 mm, el eje nominal de 5 mm y, especialmente, la forma del carril sobre el que trabaja la rueda.
La denominación V-Slot no garantiza por sí sola que esta rueda pueda sustituir a cualquier rueda de una impresora 3D. También influyen la separación de los orificios de la placa, los espaciadores, la posición del eje y el ajuste excéntrico del carro.
En carros que dispongan de alojamiento adecuado puede utilizarse un espaciador excéntrico de 6 mm para sistemas V-Slot para regular la presión de las ruedas contra el perfil. Es necesario comprobar las medidas de la placa antes de combinar ambos componentes.
Diferencias frente a otras ruedas
Esta versión tiene 24 mm de diámetro y una banda exterior biselada. Para mecanismos más compactos está disponible la rueda V-Slot de 15 mm con rodamiento MR115ZZ.
Cuando el sistema requiera una rueda con una canal periférica claramente mecanizada en forma de V debe utilizarse, tras comprobar sus medidas, la rueda de 24 mm con canal en V y rodamiento 625ZZ. Ambas geometrías no deben considerarse intercambiables automáticamente.
Montaje y ajuste
La rueda se instala sobre un eje o tornillo nominal de 5 mm. El conjunto debe permitir que gire libremente sin comprimir lateralmente el rodamiento ni rozar el cuerpo de POM contra la placa.
Si el carro utiliza un ajuste excéntrico, debe regularse hasta eliminar la holgura sin ejercer una presión excesiva. Un ajuste demasiado flojo permite que el carro oscile, mientras que una precarga excesiva aumenta la resistencia al movimiento y acelera el desgaste de la rueda y del rodamiento.
Aplicaciones habituales
- Carros de movimiento para impresoras 3D.
- Ejes de pequeñas máquinas CNC y grabadoras.
- Sistemas de guiado con perfiles V-Slot.
- Proyectos de robótica y automatización.
- Reparación de mecanismos que utilicen esta misma geometría y dimensiones.
