Kit de engranajes y tornillería de recambio para extrusor HGX Lite

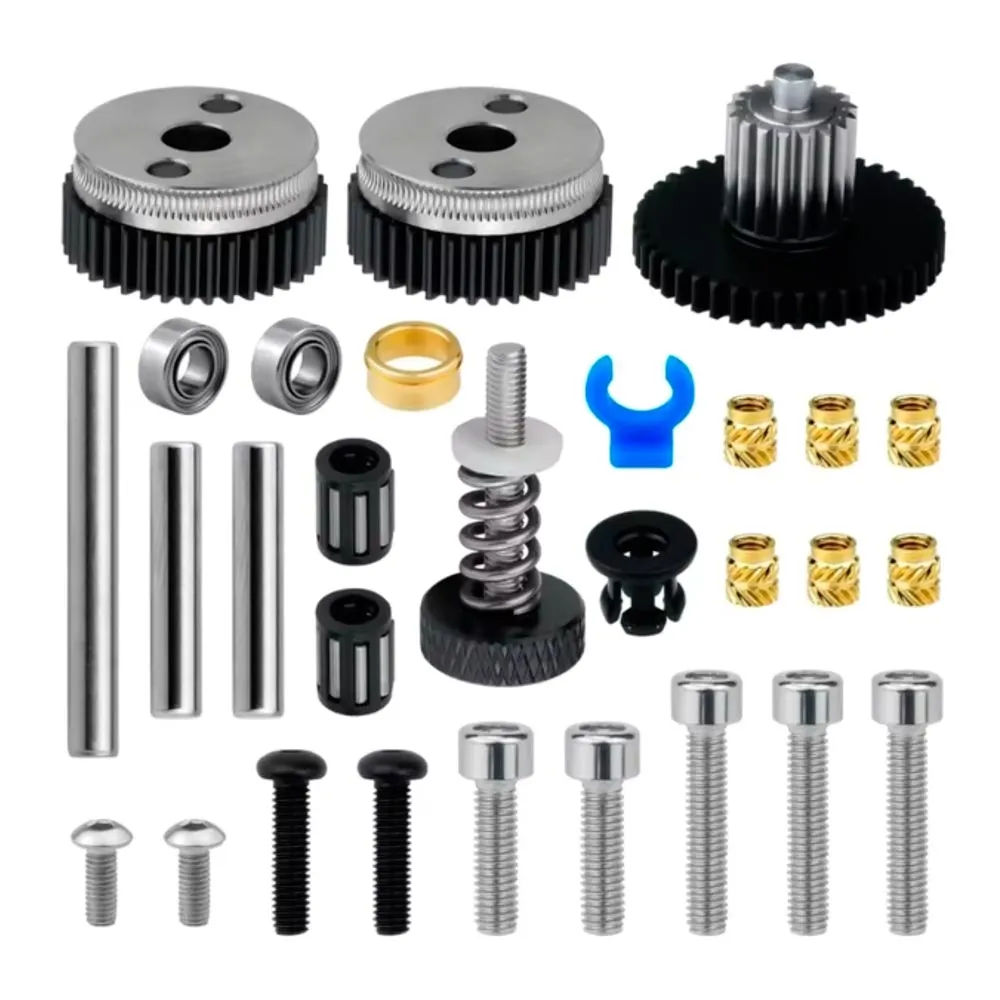

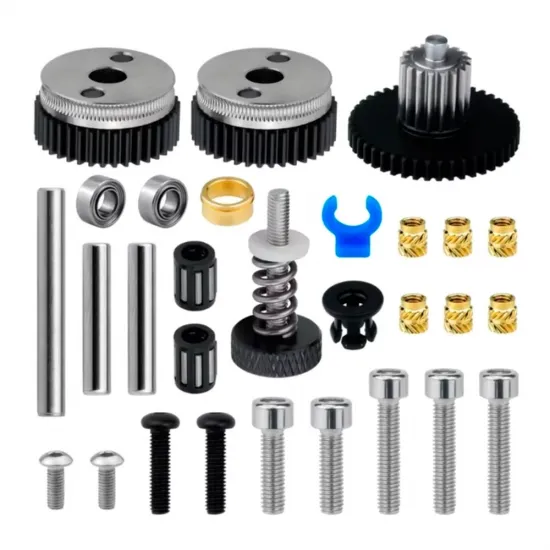

Juego mecánico de recambio para reparar o reconstruir la transmisión de un extrusor HGX Lite. Reúne los engranajes de reducción y doble arrastre, ejes, rodamientos, tensor, insertos y tornillería que aparecen en la imagen, por lo que resulta útil cuando el cuerpo del extrusor se conserva pero alguno de sus componentes internos está desgastado o dañado.
Este producto no es un extrusor completo: no incluye carcasa, motor, hotend ni componentes eléctricos. Si necesitas el cuerpo montado, consulta el extrusor HGX Lite sin motor para filamento de 1,75 mm.
Contenido del juego
- 2 conjuntos de rueda de arrastre y engranaje.
- 1 conjunto de engranaje reductor compuesto.
- 3 ejes metálicos.
- 2 rodamientos de bolas y 2 rodamientos de agujas.
- 1 casquillo metálico y 6 insertos roscados de latón.
- Conjunto de regulación de presión con tornillo, muelle y rueda moleteada.
- Retenedores y piezas auxiliares mostrados en la fotografía.
- 9 tornillos de distintos tipos y longitudes.
La carcasa roja o negra, el motor, el piñón del motor, el hotend y el filamento no forman parte del juego.
Medidas nominales de referencia
| Elemento | Cota indicada en el esquema |
|---|---|
| Conjuntos de doble arrastre | Diámetros exteriores señalados: 19,5 y 18 mm |
| Altura del conjunto de arrastre | 16 mm; zona de engranaje indicada de 9 mm |
| Engranaje reductor compuesto | Diámetro principal señalado de 23 mm y longitud axial de 17,9 mm |
| Extremos del conjunto compuesto | Cotas señaladas de 6 y 9,5 mm |
Las cotas son valores nominales del esquema comercial y ayudan a identificar la pieza. Antes de pedir el recambio, compara también dentado, longitudes de eje, alojamientos de los rodamientos y posición de las ruedas con el mecanismo desmontado.
Compatibilidad
El juego está pensado para extrusores HGX Lite de geometría equivalente. Puede utilizarse como recambio para nuestro cuerpo HGX Lite cuando la revisión y las piezas originales coincidan con la fotografía y las medidas indicadas.
No debe considerarse universal para cualquier extrusor denominado HGX o HGX Lite. Existen revisiones y fabricantes con cambios en ejes, rodamientos, dentado y carcasa; tampoco es un recambio directo para LGX, Orbiter, Sherpa u otras familias. Si tienes dudas, compara el juego con las piezas retiradas antes de desmontar definitivamente la máquina.
Montaje y mantenimiento
- Fotografía la posición de ejes, arandelas y engranajes antes de desmontar el extrusor.
- Limpia la carcasa y elimina restos de filamento o partículas de los alojamientos.
- Comprueba que los ejes y rodamientos asientan sin forzar y que el tren gira sin puntos duros.
- Si utilizas lubricante, aplica una cantidad mínima y adecuada únicamente sobre el tren reductor; no engrases las superficies que muerden el filamento.
- Alinea las dos ruedas de arrastre con el recorrido del filamento y ajusta la presión con la mínima fuerza que evite el deslizamiento.
- Tras cerrar el extrusor, gira el mecanismo manualmente y realiza una prueba lenta antes de imprimir.
Calibración después del cambio
Sustituir las ruedas de arrastre puede modificar ligeramente el diámetro efectivo de alimentación. Aunque el recambio conserve la transmisión original, conviene medir una extrusión conocida y recalibrar los pasos por milímetro en Marlin o RepRapFirmware, o rotation_distance en Klipper. No existe un valor universal: depende del motor, micropasos, relación real y geometría de las ruedas instaladas.
Es para ti si
- Quieres reparar un HGX Lite conservando su carcasa y motor.
- Las piezas de tu extrusor coinciden con la fotografía y las cotas del juego.
- Puedes desmontar, limpiar, montar y recalibrar el mecanismo correctamente.
No es para ti si
- Necesitas un extrusor completo listo para instalar.
- Tu revisión utiliza otros ejes, rodamientos o dentado.
- Buscas un kit universal para adaptar cualquier extrusor de doble arrastre.
