Extrusor HGX Lite 9,5:1 sin motor para filamento de 1,75 mm

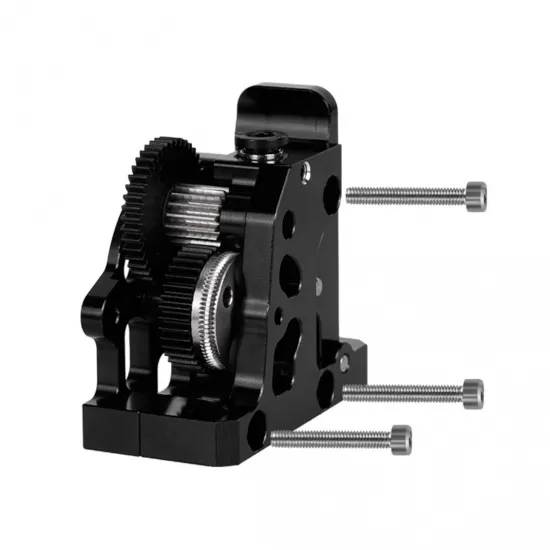

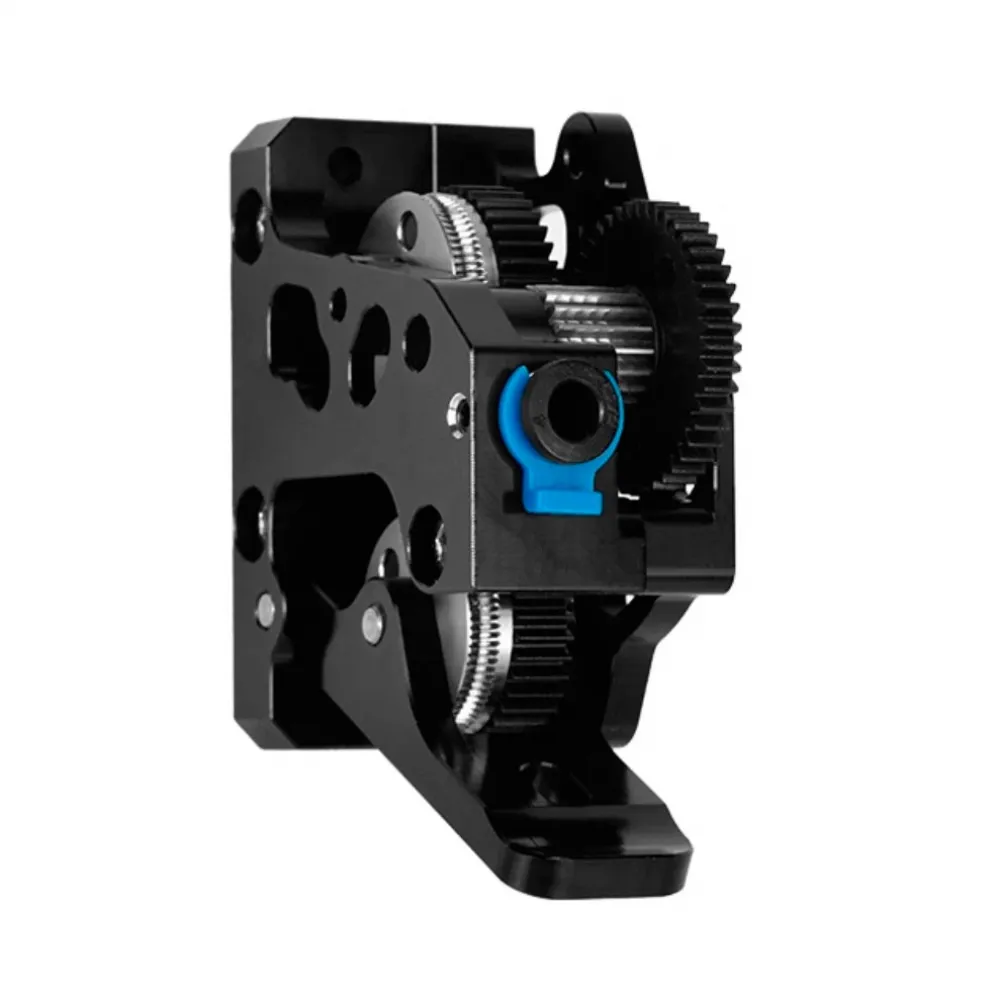

El HGX Lite es un extrusor reductor compacto para filamento de 1,75 mm, pensado para configuraciones direct drive en las que interesa reducir la masa del cabezal sin renunciar a un arrastre firme. Su cuerpo metálico pesa aproximadamente 76 g y combina una reducción anunciada de 9,5:1 con doble contacto sobre el filamento.

Esta referencia incluye el cuerpo extrusor sin motor. Tampoco es un hotend completo: el motor, hotend, boquilla, calefactor, sensor, ventiladores y soporte deben seleccionarse de acuerdo con la máquina y el cabezal utilizados.

Características principales

La fuerza indicada es una prestación máxima anunciada, no un caudal garantizado. El caudal y la velocidad de impresión reales también dependen del hotend, boquilla, material, temperatura, refrigeración y parámetros de laminado.

Motor necesario

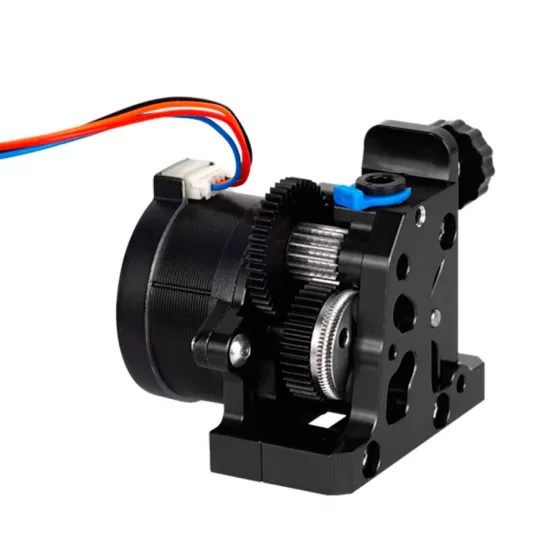

El HGX Lite necesita un motor paso a paso compacto de formato redondo de 36 mm, con piñón recto de 10 dientes y fijación compatible. Nuestro motor NEMA 14 36HS1718 con piñón de 10 dientes pertenece a este tipo de montaje.

No obstante, que un motor se anuncie como NEMA 14 o tenga diez dientes no basta para garantizar la compatibilidad. Antes de montarlo deben coincidir el perfil y anchura del dentado, la posición axial del piñón, la distancia entre fijaciones, el espacio disponible, las parejas de bobinas, el conector y la corriente admitida por el driver. No conectes ni desconectes el motor con la electrónica alimentada.

Dimensiones e integración mecánica

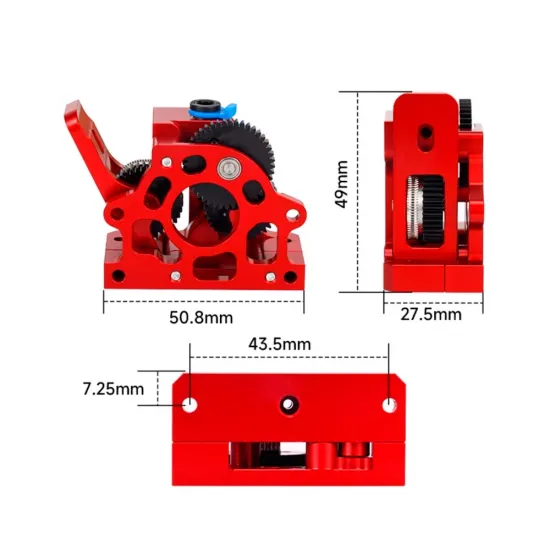

La envolvente indicada es de aproximadamente 50,8 × 49 × 27,5 mm. El gráfico disponible sitúa los dos puntos de fijación del motor a unos 43,5 mm entre centros. Estas cotas sirven para preparar el soporte, pero conviene comprobar la unidad y el CAD del toolhead antes de imprimir o mecanizar una pieza definitiva.

El extrusor no define por sí solo la posición de la boquilla. El soporte debe mantener alineados la salida del HGX Lite y la entrada del hotend, con un recorrido de filamento corto y sin escalones. También deben comprobarse la refrigeración del disipador, ventilador de capa, sonda, toolboard, cableado y recorrido completo de los ejes.

Compatibilidad con impresoras 3D

Puede integrarse en impresoras cartesianas, CoreXY y otras máquinas personalizadas cuando exista un soporte específico para HGX Lite. La compatibilidad es una adaptación mecánica y electrónica, no una sustitución universal:

• Ender-3, Ender-3 V2, CR-10 y derivadas: requieren una conversión direct drive compatible con el carro, hotend, ventiladores y sonda. No reemplaza directamente al extrusor Bowden original.
• Voron 2.4 y Voron Trident: puede utilizarse con un toolhead o adaptación comunitaria diseñado para esta geometría. No es un recambio directo de Clockwork 2 ni una pieza oficial del diseño Voron.
• Otras impresoras: deben comprobarse patrón de montaje, posición de boquilla, volumen ocupado, masa móvil, corriente del motor y sentido del cableado.

Si prefieres un módulo con motor integrado y una integración documentada para StealthBurner o EVA 3, consulta el BIQU H2 V2X. Si además buscas un conjunto compacto con hotend integrado, el BIQU H2 V2S responde a otra arquitectura y debe evaluarse como producto diferente.

Filamentos y ajuste de presión

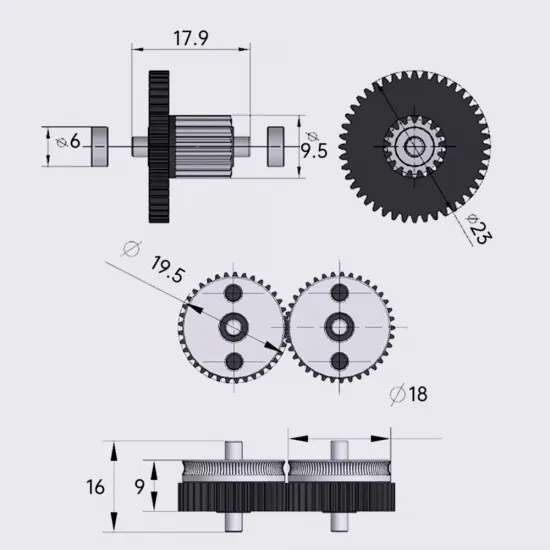

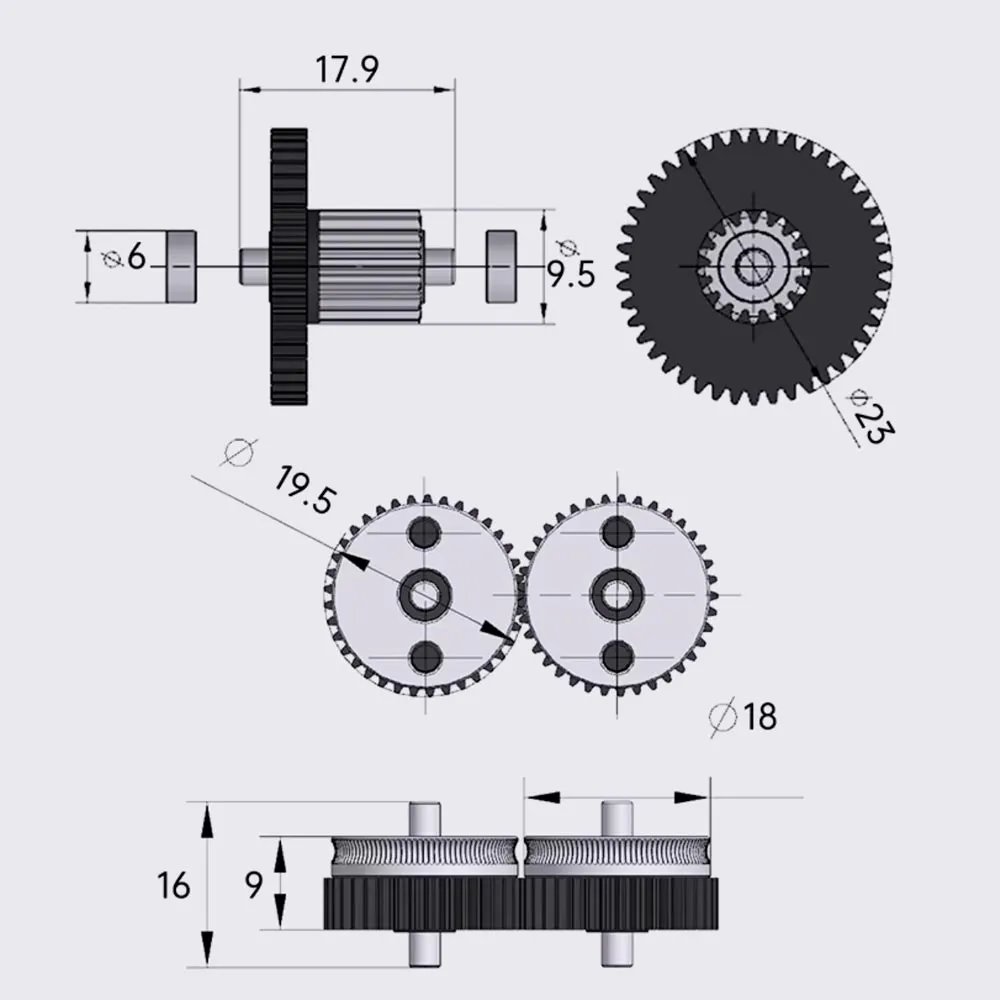

El doble arrastre ayuda a repartir el esfuerzo sobre el filamento y resulta útil con PLA, PETG, ABS, ASA, TPU y otros materiales de 1,75 mm. La posibilidad real de imprimir cada material depende principalmente del hotend, boquilla, temperatura, entorno y preparación del filamento.

Ajusta la presión con la mínima fuerza que evite el deslizamiento. Una tensión excesiva puede deformar los flexibles, marcar profundamente el filamento, aumentar la carga del motor y acelerar el desgaste. Si aparece subextrusión, comprueba antes la temperatura, el estado de la boquilla, la alineación del recorrido y la humedad del material.

Configuración en Marlin

No existe un valor universal de pasos por milímetro porque el motor no está incluido y la relación 9,5:1 es un valor anunciado aproximado. Con el hotend caliente, realiza una extrusión lenta de longitud conocida y mide el movimiento real del filamento:

E_nuevo = E_actual × distancia_solicitada / distancia_real

Aplica el resultado con M92 E<valor> y utiliza M500 únicamente si la EEPROM está habilitada y deseas conservarlo. Después calibra el avance lineal y la retracción; no copies esos parámetros de otro cabezal.

Configuración en Klipper

Configura el motor y el driver de forma conservadora y calibra rotation_distance sobre el extrusor ya montado:

rotation_distance_nueva = rotation_distance_actual × distancia_real / distancia_solicitada

Klipper permite separar rotation_distance y gear_ratio, pero la relación debe basarse preferentemente en el número real de dientes. No introduzcas simultáneamente una distancia ya calculada con reducción y otro gear_ratio, porque duplicarías el efecto. Ajusta pressure_advance después de confirmar extrusión, corriente y temperatura estables.

Configuración en RepRapFirmware

Define primero los micropasos y la corriente correspondientes al motor instalado. A continuación calibra los pasos por milímetro con la misma medición física y establece el resultado mediante M92 E... en config.g. Los límites de velocidad, aceleración, jerk y pressure advance deben probarse de forma progresiva: un motor NEMA 14 pequeño y una reducción elevada no comparten necesariamente los ajustes de un extrusor NEMA 17.

Montaje y primera puesta en marcha

1. Comprueba soporte, motor, piñón, hotend y tornillería antes de cerrar el cabezal.
2. Con la máquina apagada, verifica las parejas de bobina y el orden del conector.
3. Gira el mecanismo manualmente y confirma que no existen puntos duros ni holgura excesiva.
4. Alinea la salida del extrusor con la entrada del hotend y elimina cualquier escalón que pueda enganchar el filamento.
5. Empieza con corriente, velocidad y aceleración conservadoras; comprueba el sentido con un movimiento corto.
6. Calienta el hotend, calibra la longitud extruida a baja velocidad y controla la temperatura del motor y del driver.
7. Reajusta retracción y compensación de presión antes de valorar el acabado final.

Es para ti si

• Buscas un extrusor direct drive compacto y ya vas a escoger el motor y el hotend por separado.
• Dispones de un soporte específico o puedes adaptar el cabezal con las cotas necesarias.
• Quieres doble arrastre y una reducción elevada para trabajar con control a baja velocidad.

No es para ti si

• Necesitas un kit plug-and-play para una impresora concreta.
• Esperas recibir motor, hotend, calefactor, sensor o ventiladores en el mismo conjunto.
• No puedes modificar soporte, cableado y configuración del firmware.

Contenido

• 1 × cuerpo extrusor HGX Lite negro, sin motor.
