Soporte de aluminio SK10 para varilla lisa de 10 mm

Soporte SK10 de aluminio para fijar una varilla lisa de 10 mm sobre una base paralela al eje. La varilla se introduce en la abrazadera y queda inmovilizada mediante un tornillo de apriete.

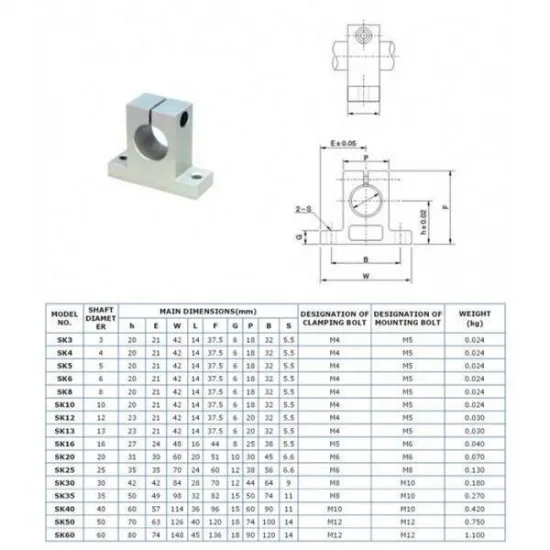

Medidas nominales SK10

• Diámetro de varilla: 10 mm.
• Anchura de la base: 42 mm.
• Profundidad: 14 mm.
• Altura nominal del eje: 20 mm.
• Altura total aproximada: 32,8 mm.
• Separación entre orificios: 32 mm.
• Orificios de montaje: 5,5 mm para tornillería M5.
• Tornillo de apriete: M4.
• Material: aluminio.
• Suministro: 1 unidad.

Uso y compatibilidad

Está indicado para impresoras 3D, CNC, grabadoras y mecanismos lineales que empleen varillas de 10 mm. La denominación SK10 confirma el diámetro nominal del eje, pero no garantiza por sí sola que coincidan la altura, el patrón de montaje o el espacio disponible en una máquina concreta.

Puede utilizarse en construcciones personalizadas y modificaciones de impresoras que hayan sido diseñadas alrededor de guías de 10 mm. No debe presentarse como recambio directo para un modelo sin comparar el soporte original.

Instalación

Los soportes de ambos extremos deben quedar alineados antes de apretar la abrazadera. La varilla no debe forzarse para compensar errores del bastidor, ya que esto puede provocar agarrotamiento o desgaste irregular en los rodamientos lineales.

Componentes relacionados

Puede combinarse con la varilla lisa calibrada de 10 mm y el rodamiento lineal LM10UU. Para fijación perpendicular al eje puede utilizarse el soporte SHF10.
