Soporte con brida SHF8 de aluminio para varilla lisa de 8 mm

Soporte SHF8 de aluminio para fijar el extremo de una varilla lisa de 8 mm a una superficie perpendicular a la dirección del eje. Su formato con brida permite montar la varilla contra una placa lateral o frontal.

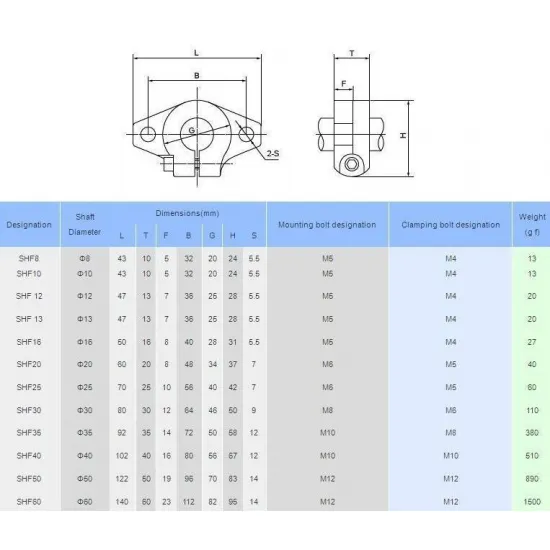

Medidas nominales SHF8

• Diámetro de varilla: 8 mm.
• Anchura total: 43 mm.
• Profundidad nominal: 10 mm.
• Altura total: 24 mm.
• Altura del centro del eje: 20 mm.
• Separación entre orificios de montaje: 32 mm.
• Diámetro de los orificios: 5,5 mm para tornillería M5.
• Tornillo de apriete de la varilla: M4.
• Material: aluminio.
• Suministro: 1 unidad.

Diferencia entre SHF8 y SK8

El SHF8 se atornilla a una superficie perpendicular al eje, mientras que el SK8 utiliza una base paralela a la varilla. Ambos admiten un diámetro nominal de 8 mm, pero no tienen el mismo patrón ni orientación de montaje.

Aplicaciones

Puede utilizarse en impresoras 3D, CNC, grabadoras láser y sistemas de automatización que fijen las guías a placas laterales. La compatibilidad con una máquina concreta depende del patrón de 32 mm, la altura del eje y el espacio disponible.

Montaje

La alineación de los soportes debe comprobarse antes de apretar la varilla. En sistemas con dos guías paralelas también debe verificarse su separación a lo largo de todo el recorrido.

Componentes relacionados

Puede combinarse con la varilla lisa de 8 mm y el rodamiento LM8UU. Para montaje sobre una base paralela al eje puede utilizarse el soporte SK8.
