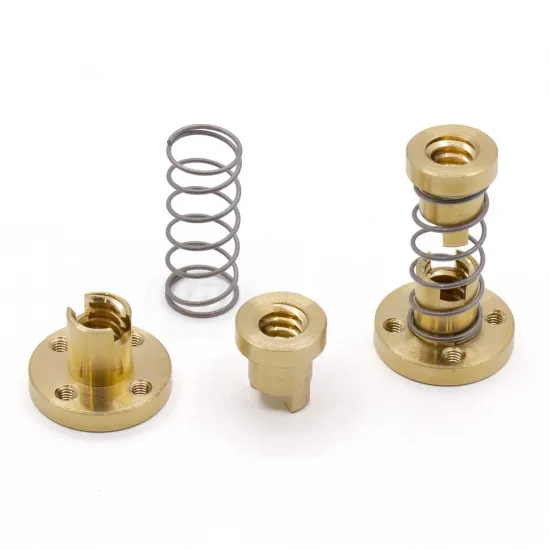

Tuerca anti-backlash T8×2 Brass con muelle para husillo trapezoidal de 8 mm

Tuerca anti-backlash T8×2 de aleación tipo Brass con muelle de precarga, diseñada para reducir parte de la holgura axial en sistemas de movimiento lineal con husillo trapezoidal de 8 mm y avance de 2 mm por vuelta.

El conjunto utiliza dos elementos roscados que trabajan contra flancos opuestos de la rosca. Puede mejorar el comportamiento durante los cambios de dirección, siempre que la estructura, el soporte y la alineación sean adecuados.

Especificaciones

• Tipo de rosca: T8×2.
• Diámetro nominal: 8 mm.
• Avance: 2 mm por vuelta.
• Paso nominal: 2 mm.
• Configuración habitual de una entrada.
• Construcción tipo Brass.
• Dos secciones roscadas con muelle de precarga.
• Brida con cuatro orificios roscados de fijación.

Compatibilidad

Compatible con el husillo trapezoidal T8×2 de 8 mm. No debe utilizarse con husillos T8×8.

Es una alternativa a la tuerca T8×2 Brass con brida y a la tuerca POM T8×2, pero requiere espacio adicional para el muelle y la segunda sección.

Montaje y ajuste

• Comprobar que el muelle mantiene la precarga sin bloquear el movimiento.
• Alinear el husillo con la tuerca antes de apretar la brida.
• Recorrer manualmente todo el eje para detectar puntos duros.
• No aumentar la precarga para corregir un husillo doblado o un soporte desalineado.
• Revisar periódicamente desgaste, holgura y estado del muelle.

Configuración

La función anti-backlash no modifica el avance del husillo. Con un motor de 200 pasos por vuelta, los valores teóricos son 1600 pasos/mm a 1/16 y 3200 pasos/mm a 1/32. En Klipper puede partirse de rotation_distance: 2.

Contenido del paquete

• 1 conjunto de tuerca anti-backlash T8×2 con muelle.
