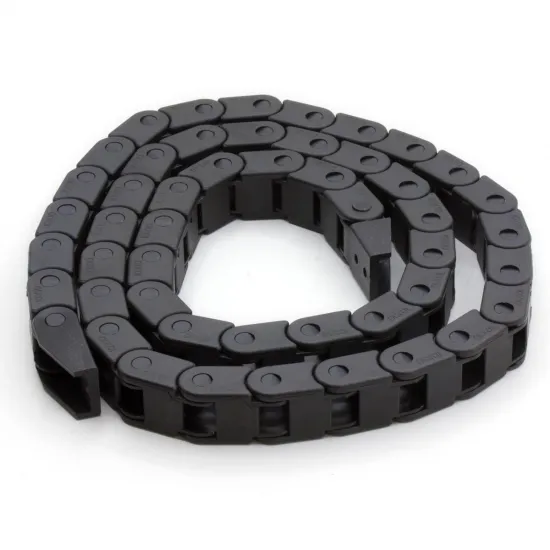

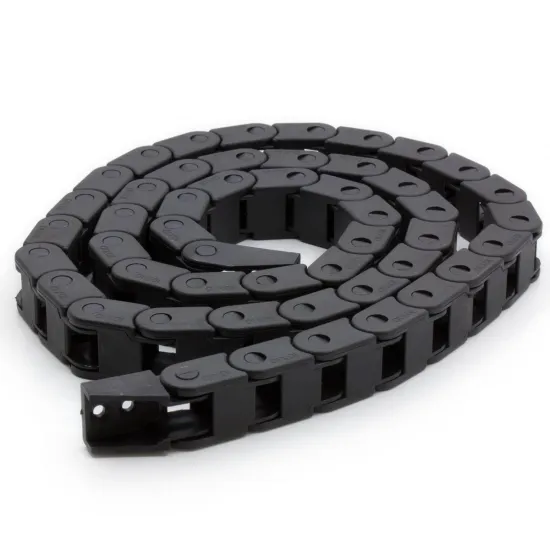

Cadena portacables cerrada de nylon 10 × 10 mm – longitud 1 m

Cadena portacables de nylon para organizar, guiar y proteger el cableado de ejes móviles en impresoras 3D, máquinas CNC y equipos automatizados. Tiene una sección interior nominal de 10 × 10 mm y una longitud aproximada de 1 metro.

Esta variante ofrece más capacidad que la medida de 7 × 7 mm manteniendo un formato compacto. Sus eslabones cerrados retienen los conductores durante el movimiento, aunque requieren introducir previamente los cables desde uno de los extremos.

Características principales

• Material: nylon negro.
• Longitud aproximada: 1 metro.
• Sección interior nominal: 10 × 10 mm.
• Construcción: eslabones cerrados.
• Movimiento guiado en un plano.
• Buena resistencia al desgaste.
• Extremos de fijación integrados, según las imágenes.
• Tornillería de montaje no incluida.

Aplicaciones habituales

• Cableado móvil de cabezales de impresión y camas desplazables.
• Motores paso a paso, ventiladores, sensores y finales de carrera.
• Máquinas CNC y equipos de grabado o corte.
• Robótica, automatización y pequeños actuadores.
• Instalaciones que necesitan ordenar varios conductores en movimiento.

Selección de la cadena

La medida 10 × 10 mm indica el espacio interior nominal. Deben medirse tanto el mazo de cables como los conectores que tengan que introducirse a través de la cadena. Un conector puede no pasar aunque sus conductores sí quepan en el interior.

Conviene mantener parte de la sección libre. Si los cables quedan compactados, aumentan el rozamiento, la tensión sobre los terminales y el riesgo de fatiga durante los movimientos repetidos.

El radio de curvatura no está especificado en la ficha. Antes de construir el soporte, comprueba físicamente el espacio que ocupa la cadena al curvarse y verifica que todos los cables admitan ese recorrido.

Montaje

• Introducir los cables antes de fijar definitivamente la cadena.
• Evitar cruces, torsiones y conectores situados dentro de la zona móvil.
• Dejar holgura suficiente sin crear bucles que puedan engancharse.
• Alinear los anclajes con la dirección del movimiento.
• Recorrer manualmente todo el eje para detectar tensiones o colisiones.
• Colocar alivio de tensión en ambos extremos.
• Revisar periódicamente el estado de cables, eslabones y fijaciones.

Para instalaciones que ya están cableadas o que requieren mantenimiento frecuente puede ser más práctica la versión 10 × 10 mm con eslabones practicables.

Otras medidas disponibles

• Cadena portacables cerrada de 7 × 7 mm.
• Cadena practicable de 10 × 10 mm.
• Cadena practicable de 10 × 15 mm.

Contenido del paquete

• 1 × Cadena portacables cerrada de nylon 10 × 10 mm, longitud aproximada 1 metro, con extremos de fijación.
