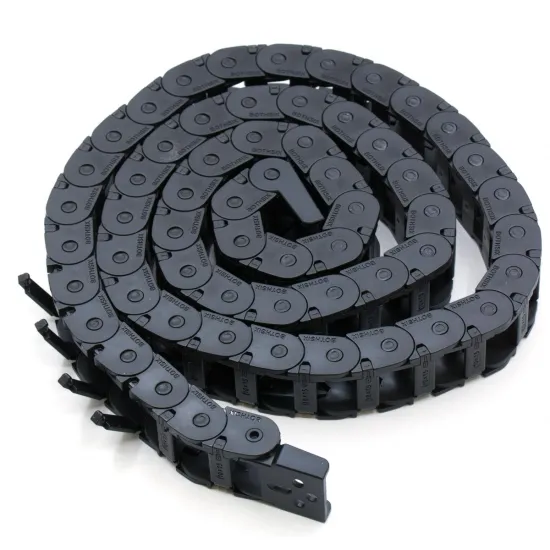

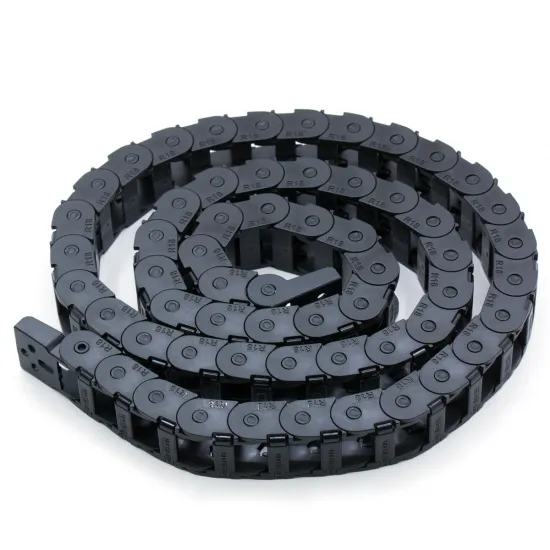

Cadena portacables practicable de nylon 10 × 15 mm – longitud 1 m

Cadena de arrastre de nylon con sección interior nominal de 10 × 15 mm, longitud aproximada de 1 metro y eslabones practicables. Ofrece mayor capacidad que las variantes de 7 × 7 y 10 × 10 mm para alojar mazos de cables más voluminosos.

Sus tapas pueden abrirse individualmente, permitiendo instalar conductores con conectores ya montados, añadir nuevos cables o acceder al interior durante el mantenimiento sin desmontar toda la cadena.

Características principales

• Material: nylon negro.
• Longitud aproximada: 1 metro.
• Sección interior nominal: 10 × 15 mm.
• Eslabones con tapas practicables.
• Mayor capacidad interior que las variantes 10 × 10 mm.
• Movimiento guiado en un plano.
• Buena resistencia al desgaste.
• Extremos de fijación integrados, según las imágenes.
• Tornillería de montaje no incluida.

Aplicaciones habituales

• Mazos de cableado de cabezales de impresión complejos.
• Cables de motores, sensores, ventiladores y calentadores.
• Máquinas CNC y sistemas de automatización.
• Grabadoras y cortadoras láser.
• Equipos que combinan varios conductores o cables de mayor diámetro.
• Instalaciones que necesitan acceso periódico al cableado.

Elección de la medida

La medida 10 × 15 mm representa la sección interior nominal. No indica las dimensiones exteriores ni el espacio total que ocupará la cadena al curvarse.

Esta versión es apropiada cuando una cadena 10 × 10 mm deja poco espacio libre, pero una medida mayor también incrementa el volumen y la masa del conjunto móvil. En impresoras rápidas conviene elegir la cadena más pequeña que permita alojar el cableado con holgura suficiente.

Los conectores pueden introducirse abriendo las tapas, pero no deben quedar situados en una zona sometida continuamente a curvatura. Siempre que sea posible, deben colocarse fuera de la parte móvil.

Instalación recomendada

• Distribuir los cables paralelos y sin cruces.
• Separar, cuando sea posible, señales sensibles y conductores de potencia.
• Evitar que las tapas pellizquen el aislamiento.
• Dejar holgura para el movimiento interno sin crear bucles.
• Fijar y alinear correctamente ambos extremos.
• Comprobar manualmente todo el recorrido del eje.
• Instalar alivio de tensión en los puntos de entrada y salida.
• Revisar periódicamente tapas, articulaciones, anclajes y cables.

No se especifica un radio nominal de curvatura para esta cadena. El diseño del soporte debe comprobarse sobre la pieza real y respetar también el radio mínimo exigido por cada cable o tubo instalado.

Otras medidas disponibles

• Cadena practicable compacta de 10 × 10 mm.
• Cadena cerrada de 10 × 10 mm.
• Cadena cerrada de 7 × 7 mm.

Contenido del paquete

• 1 × Cadena portacables practicable de nylon 10 × 15 mm, longitud aproximada 1 metro, con extremos de fijación.
