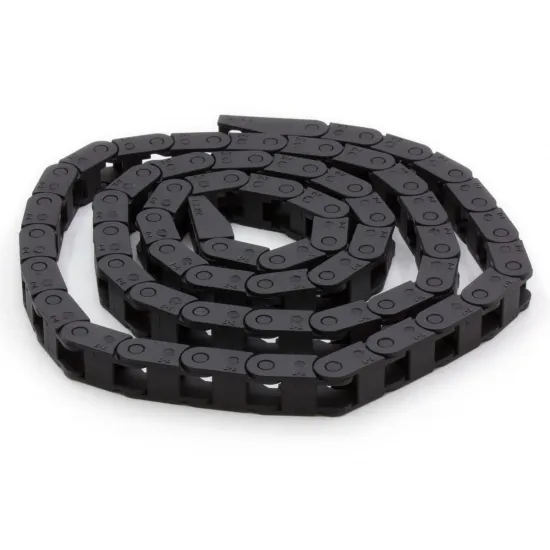

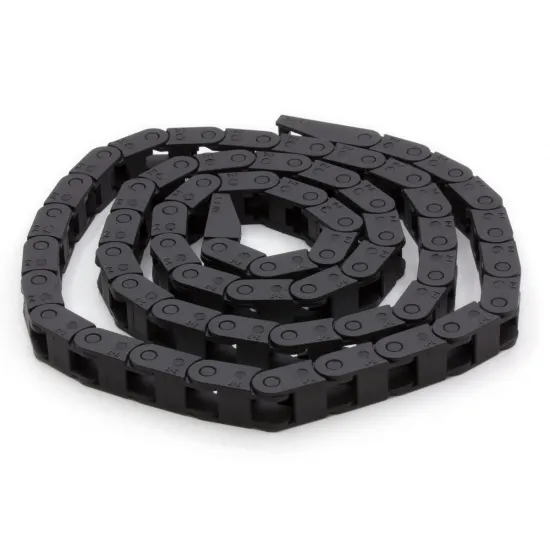

Cadena portacables cerrada de nylon 7 × 7 mm – longitud 1 m

Cadena de arrastre de nylon para guiar y proteger cables flexibles durante el movimiento repetitivo de impresoras 3D, máquinas CNC, robots y equipos de automatización. Esta variante ofrece una sección interior nominal de 7 × 7 mm y una longitud aproximada de 1 metro.

Su tamaño compacto resulta adecuado para recorridos con pocos conductores y espacio limitado. Los eslabones cerrados ayudan a mantener el cableado dentro de la cadena; para instalarlo normalmente es necesario introducir los cables desde uno de los extremos.

Características principales

• Material: nylon negro.
• Longitud aproximada: 1 metro.
• Sección interior nominal: 7 × 7 mm.
• Construcción: eslabones cerrados.
• Movimiento guiado en un plano.
• Buena resistencia al desgaste.
• Extremos de fijación integrados, según se muestran en las imágenes.
• Tornillería de montaje no incluida.

Aplicaciones habituales

• Cableado de cabezales y ejes móviles de impresoras 3D.
• Sensores, finales de carrera y pequeños ventiladores.
• Máquinas CNC, grabadoras y cortadoras láser.
• Robótica y automatización de pequeño formato.
• Protección y guiado de conductores sometidos a movimiento repetitivo.

Cómo comprobar la compatibilidad

Las medidas 7 × 7 mm corresponden al espacio interior nominal, no a las dimensiones exteriores. Antes de elegirla debe comprobarse el diámetro total del conjunto de cables y, especialmente, el tamaño de los conectores que deban atravesar los eslabones cerrados.

Los cables no deben llenar por completo la sección interior. Es necesario dejar espacio para que puedan desplazarse ligeramente durante la curvatura sin rozar, comprimirse ni forzar los conectores.

También deben comprobarse:

• El recorrido total necesario.
• El espacio disponible cuando la cadena está curvada.
• La posición y geometría de los puntos de anclaje.
• El radio mínimo de curvatura admitido por cada cable.
• La capacidad de los cables para soportar flexiones repetidas.

Instalación recomendada

• Introducir los cables sin torsión antes de fijar los extremos.
• Distribuirlos dentro de la cadena sin cruces ni nudos.
• Dejar una pequeña holgura y evitar que queden tensos.
• Fijar ambos extremos de forma que la cadena trabaje alineada.
• Realizar manualmente todo el recorrido del eje antes de conectar los motores.
• Comprobar que no se alcanza el límite de curvatura de los cables.
• Añadir alivio de tensión en los dos extremos.

La cadena guía el recorrido, pero no convierte un cable convencional en cable apto para flexión continua. En aplicaciones de muchos ciclos deben utilizarse conductores diseñados para movimiento repetitivo.

Otras medidas disponibles

• Cadena portacables cerrada de 10 × 10 mm.
• Cadena portacables con eslabones practicables de 10 × 10 mm.
• Cadena portacables con eslabones practicables de 10 × 15 mm.

Contenido del paquete

• 1 × Cadena portacables cerrada de nylon 7 × 7 mm, longitud aproximada 1 metro, con extremos de fijación.
