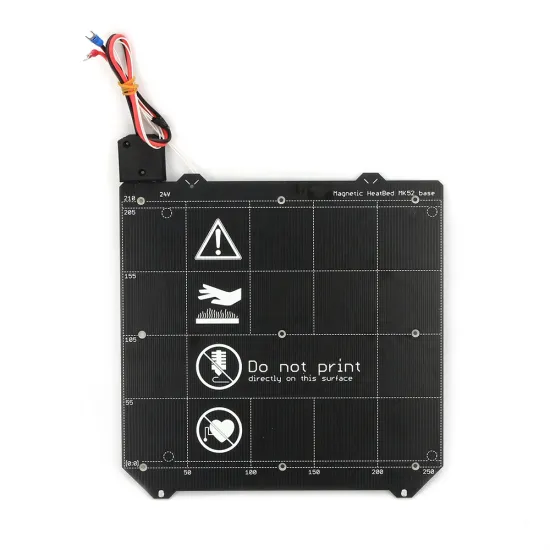

Cama caliente magnética tipo MK52 24 V – 180 W y 9 puntos de montaje

Cama caliente magnética tipo MK52 para sistemas de 24 V, con una potencia nominal declarada de 180 W, imanes integrados y nueve puntos de fijación. Está concebida para trabajar con una lámina flexible de acero extraíble, facilitando el cambio de superficie y la retirada de las piezas una vez enfriadas.

Su geometría está inspirada en las camas MK52 utilizadas en impresoras de arquitectura Prusa i3 MK3 y en diferentes máquinas derivadas. Se trata de un producto compatible o alternativo, pero no de una cama Original Prusa.

Características principales

• Tensión nominal: 24 V CC.
• Potencia nominal: 180 W.
• Consumo nominal calculado: aproximadamente 7,5 A a 24 V.
• Montaje: nueve orificios avellanados.

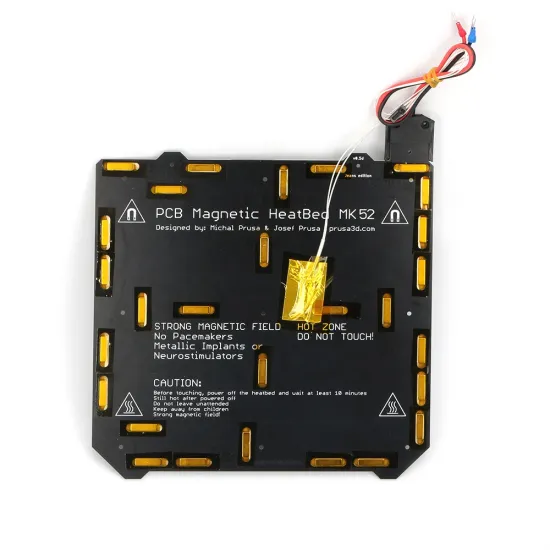

• Sistema magnético: imanes integrados en la cara posterior.
• Sensor: termistor instalado y cableado.
• Cableado de alimentación: premontado.

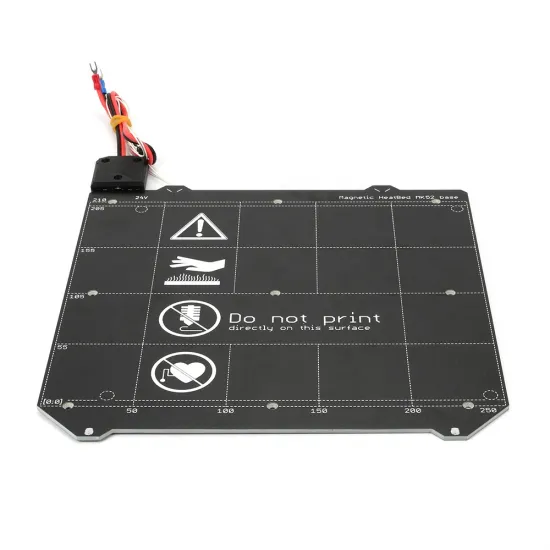

• Cuadrícula y referencias impresas sobre la superficie.
• Diseñada para utilizar una lámina flexible de acero compatible con el formato MK52.

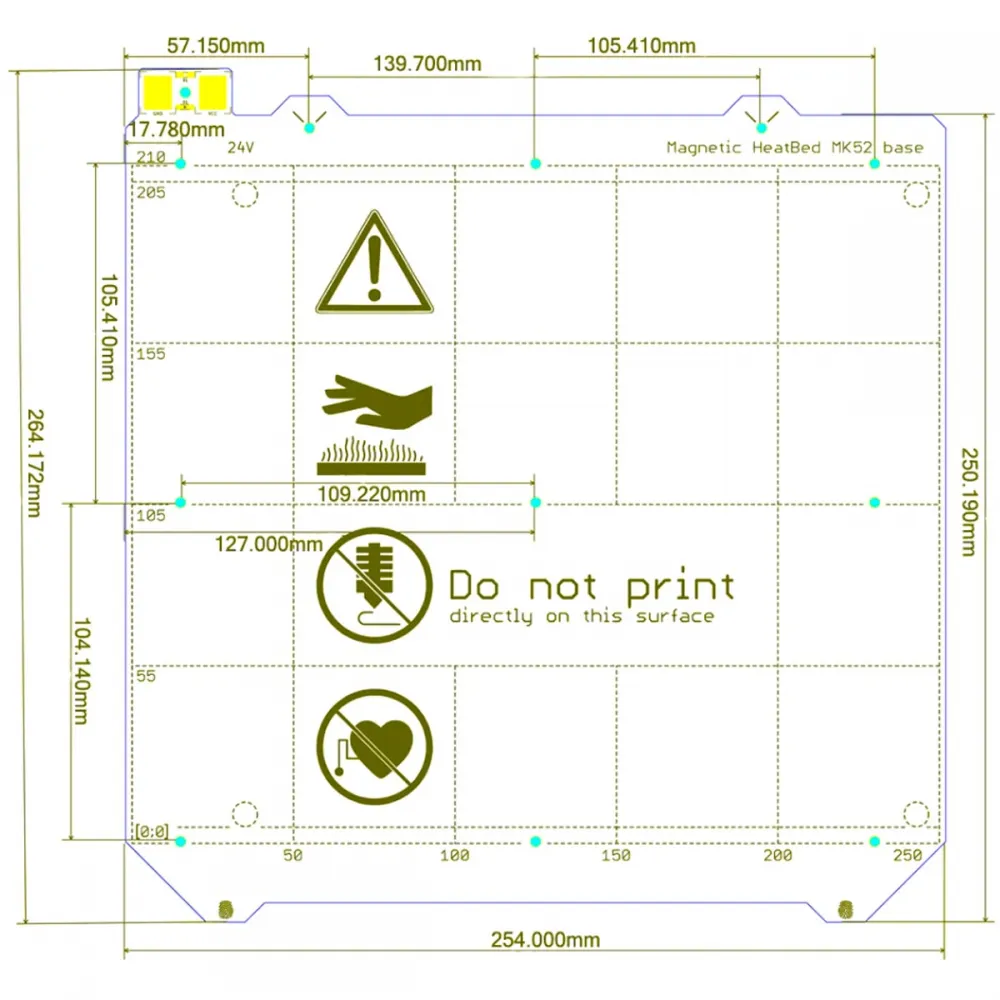

Dimensiones de referencia

• Anchura máxima indicada: 254 mm.
• Altura del cuerpo principal: aproximadamente 250,19 mm.
• Dimensión máxima con salientes: aproximadamente 264,17 mm.
• Zona serigrafiada de referencia: aproximadamente 250 × 210 mm.

Estas medidas deben utilizarse para comprobar el montaje y no como garantía automática de compatibilidad con un modelo concreto.

Lámina flexible necesaria

La cama no es por sí misma la superficie final sobre la que se debe imprimir. Debe utilizarse con una lámina flexible de acero compatible con la geometría MK52. La propia serigrafía de la cama advierte que no debe imprimirse directamente sobre su superficie.

La lámina flexible se vende por separado. Para conservar la geometría y los puntos de alineación de este formato puede utilizarse la lámina metálica flexible con PEI para cama MK52.

Compatibilidad

Puede ser adecuada para impresoras y conversiones basadas en una cama tipo MK52 de 24 V, incluidas determinadas máquinas inspiradas en la arquitectura Prusa i3 MK3. Sin embargo, la denominación MK52 no garantiza por sí sola una sustitución directa.

Antes de comprar o instalar deben compararse:

• Las dimensiones exteriores y el espacio disponible en la impresora.
• La posición exacta de los nueve orificios de fijación.
• La forma del carro del eje Y y sus separadores.
• La salida y recorrido de los cables.
• La alimentación de 24 V.
• La capacidad de la fuente y de la electrónica para gobernar una carga de aproximadamente 180 W.
• El conector y la curva eléctrica del termistor.
• La geometría de la lámina flexible y sus puntos de alineación.
• La altura Z disponible después de instalar la cama y la lámina.

No se garantiza que sea intercambiable con todas las revisiones MK52, Original Prusa MK3, MK3S, MK3S+ o impresoras derivadas sin realizar estas comprobaciones.

Conexión eléctrica

Una potencia nominal de 180 W a 24 V corresponde a un consumo teórico aproximado de 7,5 A. La fuente de alimentación, la salida MOSFET, los bornes, los conectores y la sección del cable deben poder trabajar con la corriente real de la cama y disponer de un margen de seguridad adecuado.

Antes de conectarla es recomendable medir su resistencia, comprobar que no existe continuidad hacia zonas donde no debería haberla e inspeccionar las soldaduras. Si la salida de cama de la placa controladora no tiene capacidad suficiente, deberá utilizarse una etapa MOSFET externa correctamente dimensionada e instalada.

Configuración del termistor y del firmware

La cama incorpora termistor, pero la documentación disponible no permite confirmar con seguridad su curva eléctrica. La selección del sensor en el firmware debe corresponder al termistor realmente instalado.

• Marlin: utilizar en TEMP_SENSOR_BED la tabla que corresponda al sensor verificado.
• Klipper: configurar el sensor_type correcto dentro de [heater_bed].
• RepRapFirmware: introducir los parámetros eléctricos correspondientes al termistor real.

No debe asumirse automáticamente una tabla genérica de 100 kΩ. Antes de calentar, la temperatura mostrada debe ser coherente con la temperatura ambiente. Tras el montaje conviene realizar la calibración térmica o PID prevista por el firmware y comprobar el funcionamiento de la protección frente a calentamiento fuera de control.

Montaje y calibración

• Instalar un alivio de tensión para evitar que el movimiento de la cama fatigue las soldaduras y los cables.
• Comprobar que los tornillos de montaje no deforman la placa.
• Verificar que ninguna parte metálica pueda provocar un cortocircuito.
• Recalibrar la nivelación, el desplazamiento Z y la primera capa después del montaje.
• Volver a calibrar la primera capa si se cambia por una lámina de distinto grosor.

Seguridad

• La cama y la lámina permanecen calientes después de desconectar la alimentación.
• No retirar ni flexionar la lámina hasta que la pieza y la superficie se hayan enfriado suficientemente.
• No superar las temperaturas de trabajo previstas para la cama, los imanes y la superficie utilizada.
• Mantener el conjunto alejado de objetos sensibles a campos magnéticos.
• Las personas con marcapasos u otros implantes sensibles deben extremar las precauciones alrededor de los imanes.

Debido al proceso de fabricación, soldadura y manipulación, la cama puede presentar pequeñas marcas superficiales que no afectan necesariamente a su funcionamiento.
