FYSETC Cama caliente magnética 220 × 220 mm – 24 V con imanes integrados

Cama caliente magnética FYSETC de 220 × 220 mm y 24 V, diseñada para utilizar una lámina flexible de acero como superficie de impresión. Los imanes están integrados en la parte posterior de la propia cama, evitando tener que instalar una base magnética adhesiva independiente.

Es una solución especialmente interesante para construir o actualizar impresoras 3D con una superficie de impresión de aproximadamente 220 × 220 mm. La lámina flexible puede retirarse al finalizar la impresión y doblarse ligeramente para facilitar la separación de la pieza una vez que se haya enfriado.

Características principales

• Marca: FYSETC.
• Tensión nominal: 24 V CC.
• Dimensiones nominales: 220 × 220 mm.

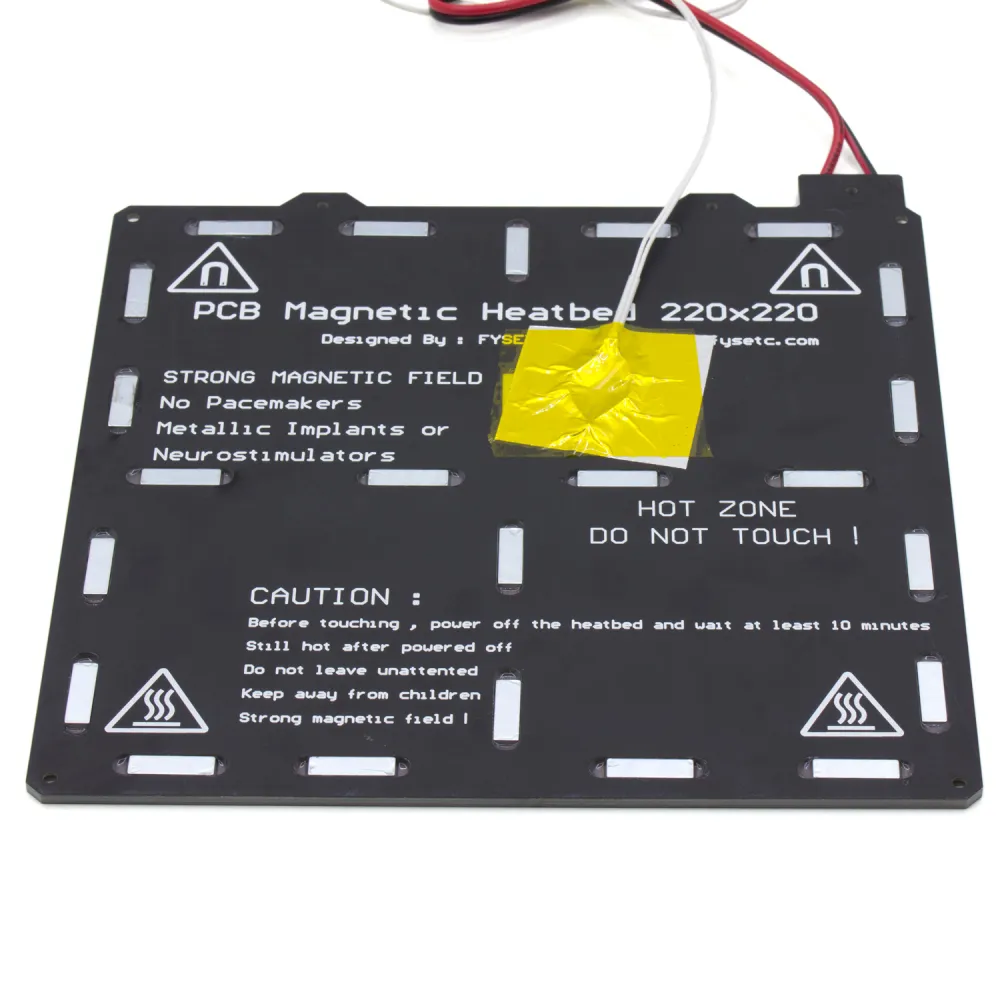

• Sistema magnético: imanes insertados en la cara posterior.
• Montaje: cuatro orificios situados en las esquinas.
• Sensor de temperatura: termistor premontado y cableado.
• Cableado de alimentación: premontado.
• Superficie serigrafiada con cuadrícula de referencia.
• Preparada para utilizar una lámina flexible de acero compatible.

Lámina de impresión necesaria

La cama debe utilizarse con una lámina flexible de acero adecuada para sistemas magnéticos. La lámina permite cambiar la superficie de impresión y facilita la extracción de las piezas al enfriarse.

La lámina flexible no forma parte de esta cama caliente y se vende por separado. Como complemento puede utilizarse la lámina flexible de PEI lisa y texturizada de 220 × 220 mm.

No debe considerarse la placa electrónica de la cama como una superficie de impresión terminada. La lámina elegida también influye en la adherencia, el acabado de la primera capa y la altura efectiva de impresión.

Compatibilidad

Puede emplearse en impresoras 3D, proyectos personalizados y conversiones que utilicen una cama de 220 × 220 mm alimentada a 24 V. También puede ser adecuada para determinadas máquinas de arquitectura Prusa i3 o similares, pero no debe asumirse que sea un recambio directo únicamente por coincidir las dimensiones.

Antes de instalarla hay que comprobar:

• La alimentación de 24 V de la impresora.
• La posición y separación de los cuatro orificios de montaje.
• El espacio disponible para la cama, los conectores y la salida de los cables.
• La compatibilidad del carro del eje Y y su sistema de nivelación.
• La capacidad de la fuente de alimentación y de la salida de cama de la placa controladora.
• El tipo y la curva eléctrica del termistor instalado.
• La medida real de la lámina flexible que se vaya a utilizar.

La referencia a diseños MK3 describe el concepto y formato general de la cama, pero no garantiza compatibilidad directa con una impresora Original Prusa ni con todas sus revisiones.

Configuración del firmware

El termistor está instalado, pero su curva eléctrica exacta no está identificada en la documentación disponible. Por este motivo, no es recomendable seleccionar una tabla genérica de temperatura sin verificar previamente el sensor.

• Marlin: configurar TEMP_SENSOR_BED con la tabla correspondiente al termistor real.
• Klipper: seleccionar en [heater_bed] el sensor_type adecuado.
• RepRapFirmware: definir el termistor de la cama con sus parámetros eléctricos correctos.

Antes del primer calentamiento debe comprobarse que el firmware muestra una temperatura ambiente coherente. Después de la instalación conviene realizar la calibración térmica o PID prevista por el firmware y verificar que están activas sus protecciones frente a calentamiento fuera de control.

Recomendaciones de instalación y seguridad

• Comprobar polaridad, continuidad, resistencia y ausencia de cortocircuitos antes de conectar la alimentación.
• Dimensionar la fuente, el MOSFET, los bornes, los conectores y la sección de los cables para la corriente real de la cama, dejando un margen de seguridad adecuado.
• Utilizar un MOSFET externo únicamente cuando la salida de la placa controladora no pueda gobernar la carga con margen suficiente.
• Instalar un alivio de tensión que evite doblar repetidamente los cables junto a las soldaduras, especialmente en impresoras con cama móvil.
• Recalibrar la altura Z, la nivelación y la primera capa después del montaje o al cambiar de lámina.
• No manipular la cama ni retirar la lámina mientras estén calientes.
• Mantener los imanes alejados de objetos sensibles al campo magnético y extremar la precaución en presencia de marcapasos u otros implantes médicos.

El producto puede presentar pequeñas marcas superficiales derivadas de su fabricación, soldadura o manipulación, sin que ello afecte necesariamente a su funcionamiento.
