Final de carrera mecánico mini horizontal con cable de 1 m y conector XH2.54

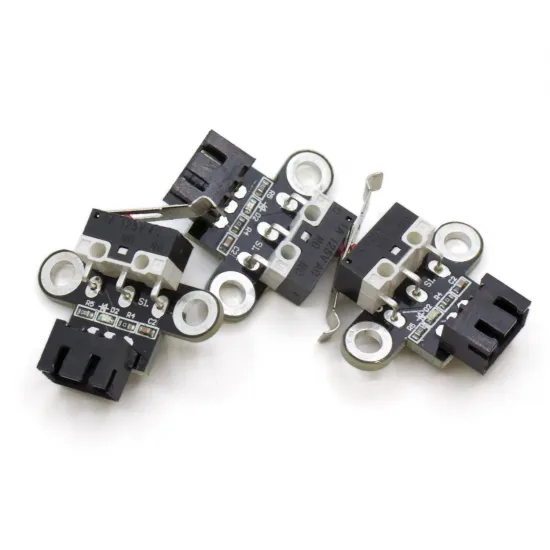

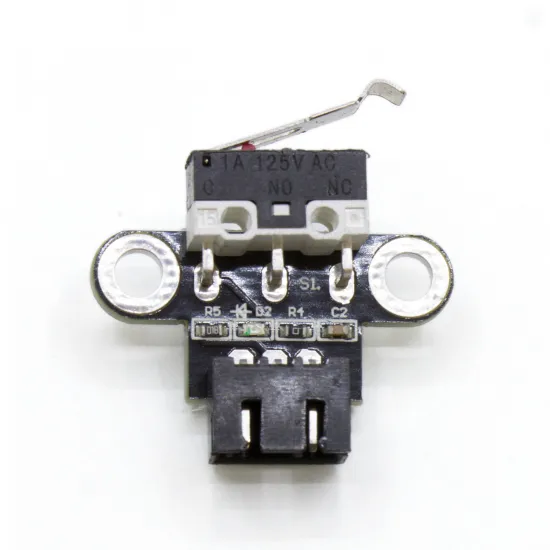

Final de carrera mecánico mini con conector horizontal, palanca metálica, indicador LED y cable de aproximadamente 1 m. Su placa estrecha facilita la integración en impresoras 3D, pequeñas CNC y mecanismos donde el espacio alrededor del sensor es limitado.

Características

• Microinterruptor de acción rápida con palanca metálica.
• Conector dispuesto en horizontal, paralelo a la placa.
• Indicador LED integrado.
• Cable de aproximadamente 1 m con conector catalogado XH2.54.
• Dos orificios de montaje reforzados.

Medidas nominales

Conexión y firmware

Al incorporar LED y componentes en la PCB, necesita alimentación, GND y señal. Antes de conectar, compara el pinout XH2.54 de la controladora con el módulo: el paso y la forma del conector no garantizan el mismo orden de pines.

• Marlin: habilita la entrada MIN/MAX correspondiente y verifica ambos estados con M119.
• Klipper: asigna el GPIO real en endstop_pin y comprueba con QUERY_ENDSTOPS; usa ! solo para corregir una lógica demostrablemente invertida.
• RepRapFirmware 3: configura la entrada como interruptor S1 mediante M574 y ajusta la inversión en el nombre del pin cuando proceda.

Prueba el cambio de estado con los motores desactivados antes de ejecutar el homing. La orientación horizontal describe el conector, no obliga a montar la placa en un eje concreto.

Compatibilidad

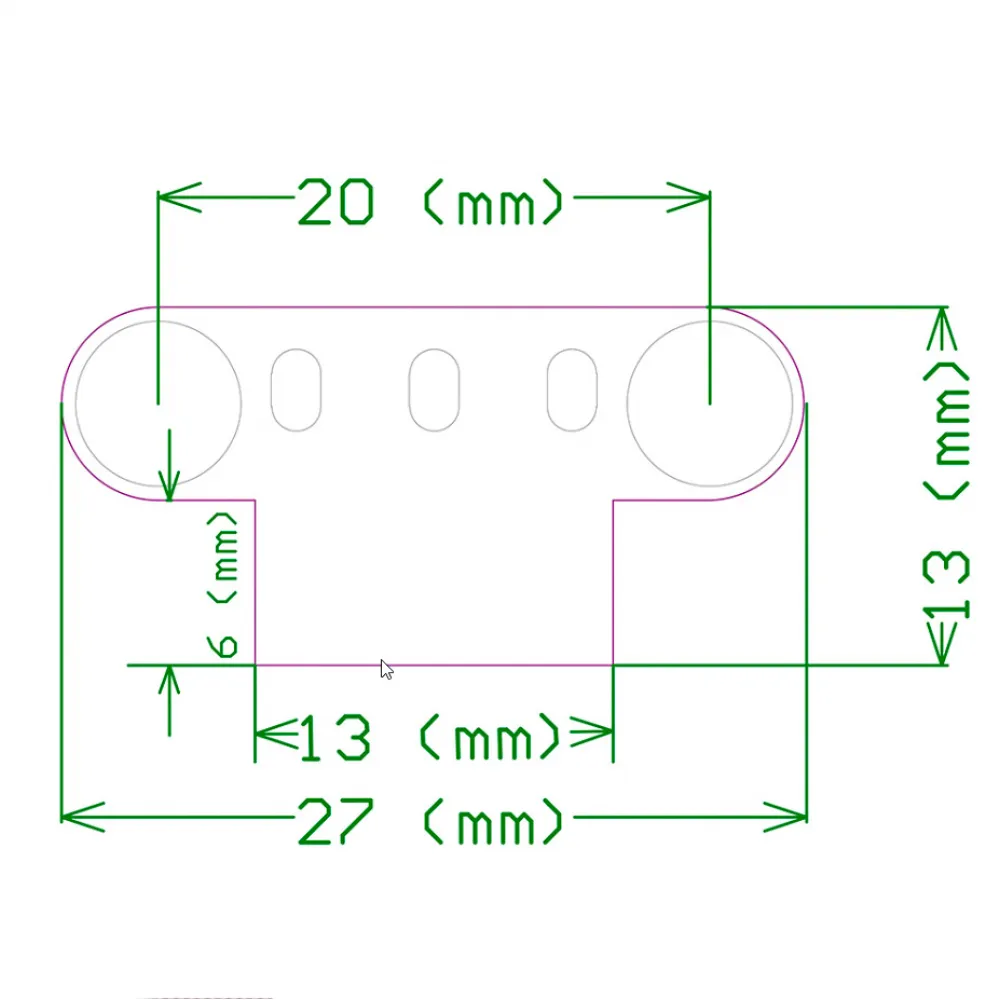

Comprueba el espacio para la palanca y el cable, los 20 mm entre centros, la posición del conector, la tensión lógica y el pinout. Para una salida de cable perpendicular a la placa, consulta el final de carrera mini vertical.

Contenido

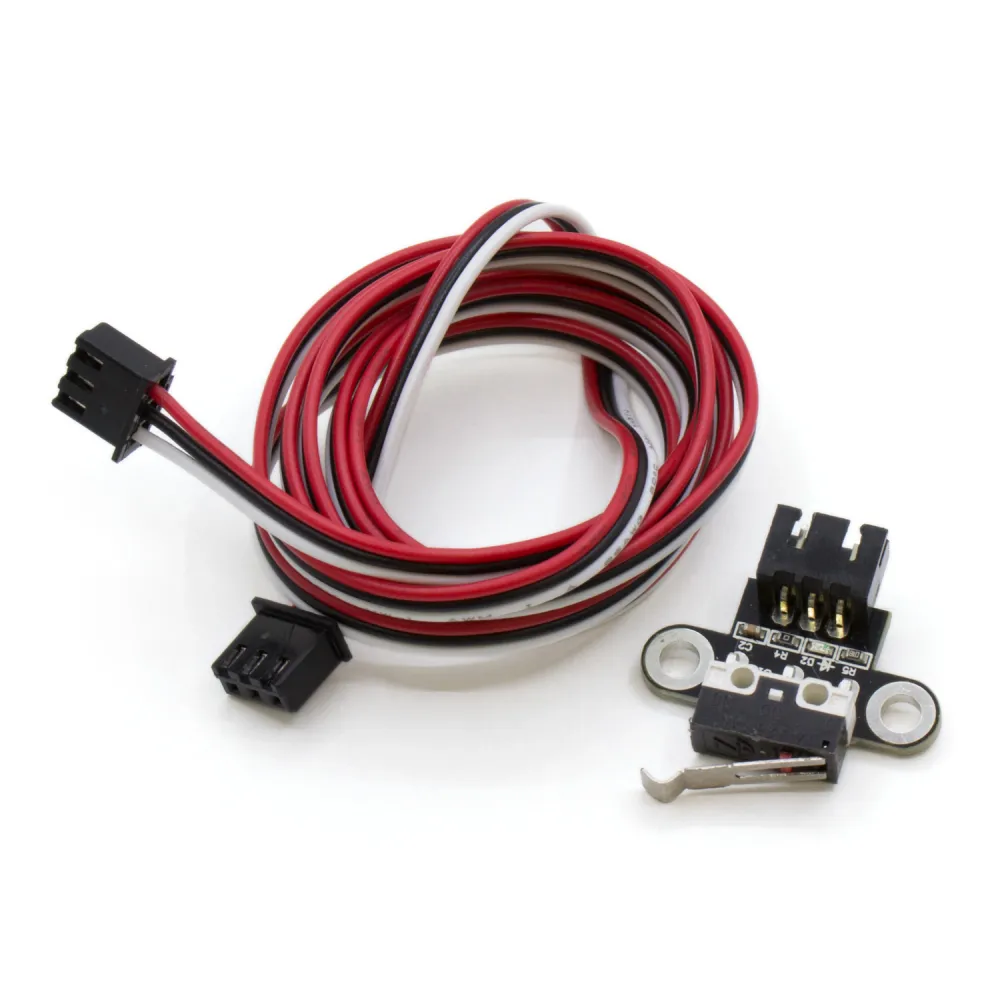

Un módulo mini horizontal y un cable de aproximadamente 1 m. No incluye soporte ni tornillería.
