Final de carrera mecánico mini vertical con cable de 1 m y conector XH2.54

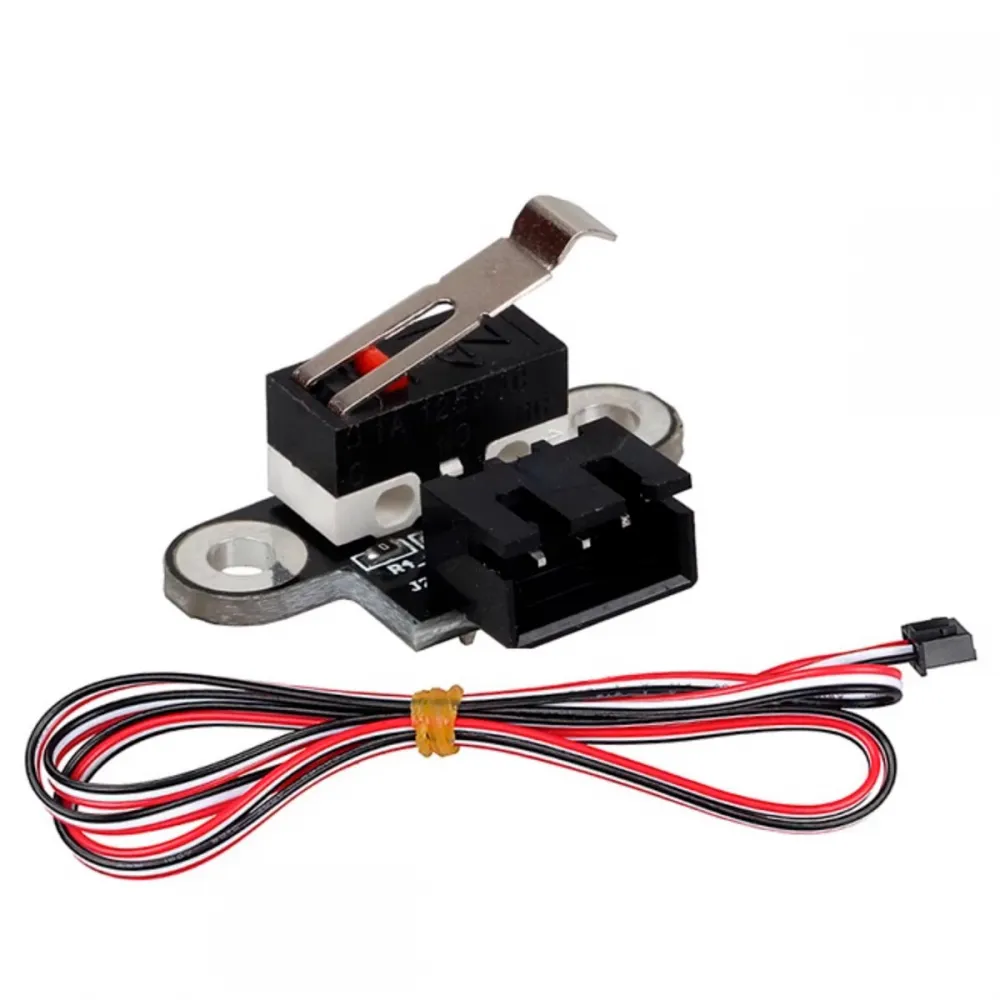

Final de carrera mecánico mini con conector vertical, palanca metálica, indicador LED y cable de aproximadamente 1 m. La salida perpendicular del conector puede facilitar el cableado cuando no hay espacio libre junto al borde de la placa.

Características y medidas

• Microinterruptor mecánico con palanca.

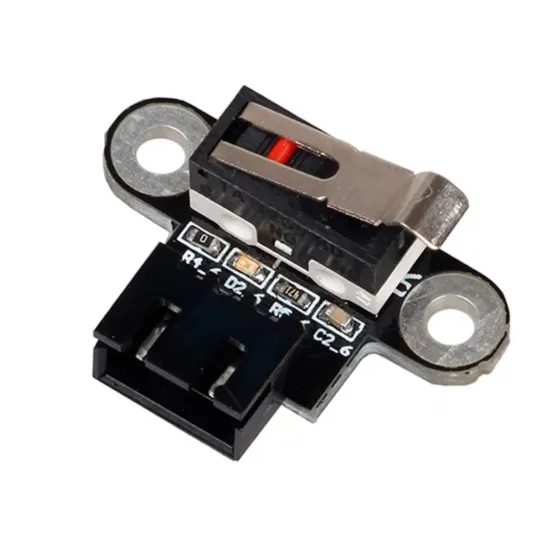

• Conector XH2.54 dispuesto en vertical, perpendicular a la PCB.
• LED indicador integrado.
• Cable de aproximadamente 1 m.
• Placa de 27 × 13 mm y distancia entre centros de montaje de 20 mm, según el plano disponible.

Conexión y puesta en marcha

Este módulo incorpora electrónica de señalización y debe conectarse mediante alimentación, GND y señal. Antes de aplicar tensión, identifica el orden de pines en la placa controladora y confirma que coincide con el cable. No asignes funciones por colores.

• Marlin: habilita la entrada de final de carrera correcta, ajusta el estado de activación y prueba con M119.
• Klipper: configura el GPIO específico de tu placa en endstop_pin y valida con QUERY_ENDSTOPS. Añade ! solo si la lectura está invertida.
• RepRapFirmware 3: utiliza M574 con tipo S1, extremo de eje y pin correctos; invierte el pin con ! cuando lo confirme la prueba.

Compatibilidad

La compatibilidad depende de las medidas, el soporte, el recorrido, la salida vertical del cable, la tensión lógica y el pinout. Para montajes que requieren una salida paralela a la placa, elige el final de carrera mini horizontal.

Contenido

Un módulo mini vertical y un cable de aproximadamente 1 m. No incluye soporte ni tornillería.
