Fuente de alimentación conmutada S-360-36 - 36 V, 10 A, 360 W

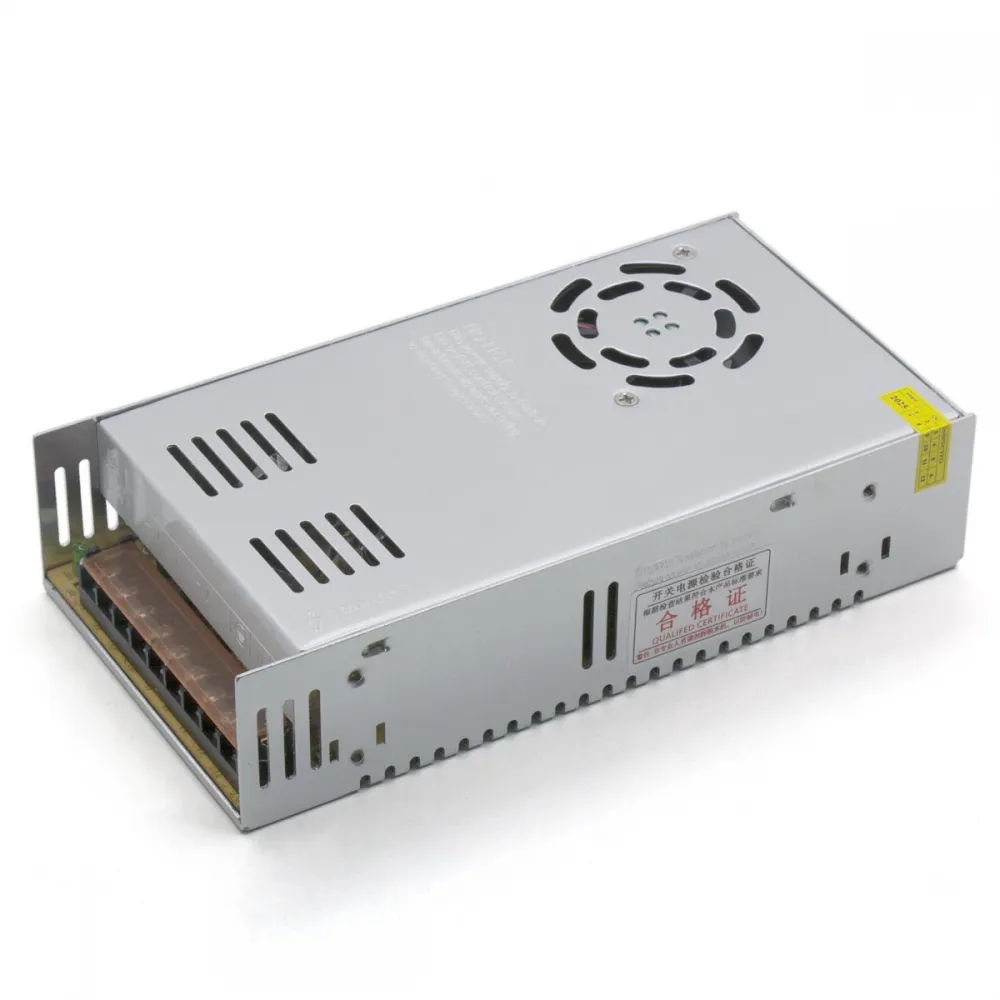

Fuente de alimentación conmutada S-360-36 de 36 V, 10 A y 360 W, con carcasa metálica ventilada y refrigeración activa. Está pensada para motores, máquinas CNC, automatización y proyectos electrónicos que utilicen un raíl de 36 V DC correctamente dimensionado.

También resulta especialmente útil como fuente auxiliar para motores de una impresora 3D. Por ejemplo, puede alimentar controladores TMC2240 desde la entrada MOTOR_POWER de una BIGTREETECH Octopus Pro, manteniendo la placa y los elementos de 24 V en su alimentación correspondiente. Esta aplicación requiere respetar las condiciones explicadas más abajo, porque 36 V coincide con el máximo operativo del TMC2240.

Características confirmadas

Cómo dimensionar la carga

Los 10 A y 360 W son la capacidad nominal anunciada. Suma el consumo de todos los elementos de 36 V que puedan funcionar simultáneamente y considera también aceleraciones, picos, temperatura, refrigeración y caída de tensión del cableado.

Como criterio conservador para una carga sostenida puede diseñarse alrededor del 80 % de la capacidad indicada: aproximadamente 8 A o 288 W. Es un margen orientativo de proyecto, no una nueva potencia nominal ni una garantía para cualquier instalación.

• Potencia eléctrica: P = V x I.
• Corriente aproximada a 36 V: I = P / 36.
• Si la demanda queda cerca de 10 A, conviene aumentar el margen o separar las cargas con protecciones adecuadas.
• La corriente configurada en un driver corresponde a las fases del motor y no debe sumarse directamente como si fuese un consumo DC constante.

Bornes y distribución

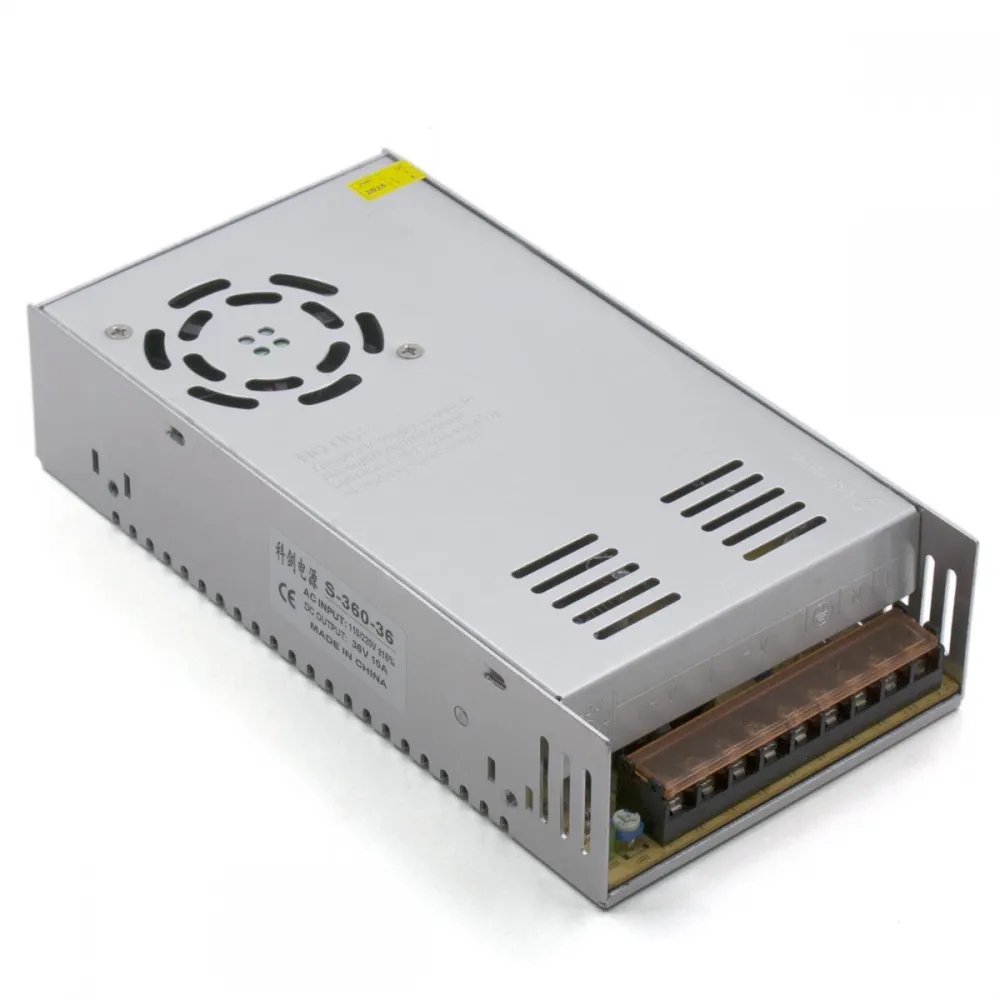

La fuente utiliza una regleta para la entrada de red y la salida DC. Sigue siempre las marcas impresas en la unidad recibida:

Los bornes +V repetidos y los bornes -V repetidos pertenecen a la misma salida: no son canales independientes. Distribuye y protege cada ramal según su consumo y no deduzcas la conexión únicamente por la posición de un tornillo.

Uso con TMC2240 y BIGTREETECH Octopus Pro

El controlador BIGTREETECH TMC2240 admite oficialmente una alimentación de motor de 4,5 a 36 V DC. Por tanto, esta fuente puede emplearse con esos drivers, pero 36 V es el extremo superior de su rango operativo y debe tratarse como tal.

La BIGTREETECH Octopus Pro H723 permite seleccionar en cada zócalo de driver si toma la alimentación principal o el raíl independiente MOTOR_POWER. Para esta aplicación:

1. Mantén la alimentación principal de la placa y los componentes de 24 V en su fuente compatible.
2. Conecta los 36 V únicamente a la entrada MOTOR_POWER.
3. Con el equipo completamente desconectado, coloca cada jumper de los zócalos TMC2240 para que utilice MOTOR_POWER.
4. Antes de insertar o alimentar los drivers, mide tensión y polaridad en la fuente y en el raíl que llega a los zócalos.
5. Configura corriente, refrigeración y motor de acuerdo con el conjunto real; una tensión mayor no autoriza una corriente de fase mayor.

La tensión admisible de la entrada MOTOR_POWER de la placa no sustituye al límite del driver instalado. No conectes este raíl de 36 V a la entrada principal, calentadores, cama, ventiladores, sensores, Raspberry Pi ni otros accesorios diseñados para 5, 12 o 24 V.

Instalación segura

1. Comprueba el marcado de entrada y coloca el selector en la posición correcta para la red de 220-240 V antes de conectarla.
2. Instala la fuente dentro de una envolvente o compartimento que impida tocar la red y que no bloquee el ventilador ni las ranuras.
3. Conecta fase a L, neutro a N y tierra de protección al borne marcado; la carcasa metálica debe quedar puesta a tierra.
4. Utiliza fusible, interruptor, alivio de tensión, tapa de bornes y separación física entre el cableado AC y DC.
5. Dimensiona cables y terminales para la corriente, longitud, temperatura y caída de tensión reales; protege cada ramal cuando corresponda.
6. Verifica con multímetro la tensión, polaridad y apriete de terminales antes de conectar la electrónica.
7. No confundas -V con tierra de protección y no abras la fuente: sus condensadores pueden conservar energía después de desconectarla.

Para la entrada de red pueden utilizarse la toma IEC C14 con interruptor y portafusible y el cable Schuko a IEC C13, siempre que el montaje y el fusible sean adecuados. Para ramales DC de alta corriente disponemos de cable flexible de silicona 12 AWG rojo y cable flexible de silicona 12 AWG negro; la sección final debe validarse para cada instalación.

Es para ti si

• Tu carga funciona a 36 V DC y su consumo total queda dentro del margen calculado.
• Quieres crear un raíl MOTOR_POWER para TMC2240 en una Octopus Pro y puedes verificar jumpers, tensión y transitorios.
• Necesitas una fuente ventilada para motores, CNC, automatización o un proyecto electrónico correctamente diseñado.
• Puedes realizar un montaje cerrado, puesto a tierra, protegido y con refrigeración suficiente.

No es para ti si

• Quieres alimentar directamente una placa, calentadores, ventiladores o accesorios de 12 o 24 V.
• Necesitas trabajar con TMC2240 sin comprobar ni dejar margen respecto a su límite de 36 V.
• Necesitas una fuente sellada, sin ventilador, de laboratorio o un cargador de baterías.
• No dispones de conocimientos o ayuda cualificada para trabajar con tensión de red.
