- Stock: 28
- Modelo: PSU-12v10a120w
Modelo:
12V 5A 60W
12V 10A 120W
12V 15A 180W
12V 20A 250W Ventilador
12V 33A 400W
12V 40A 500W
24V 10A 240W
24V 15A 360W
24V 20A 500W
24V 25A 600W
24V 33A 800W
36V 10A 360W
48V 10A 500W

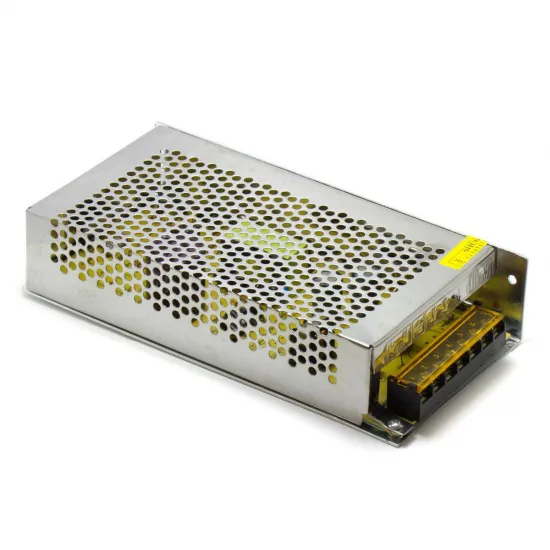

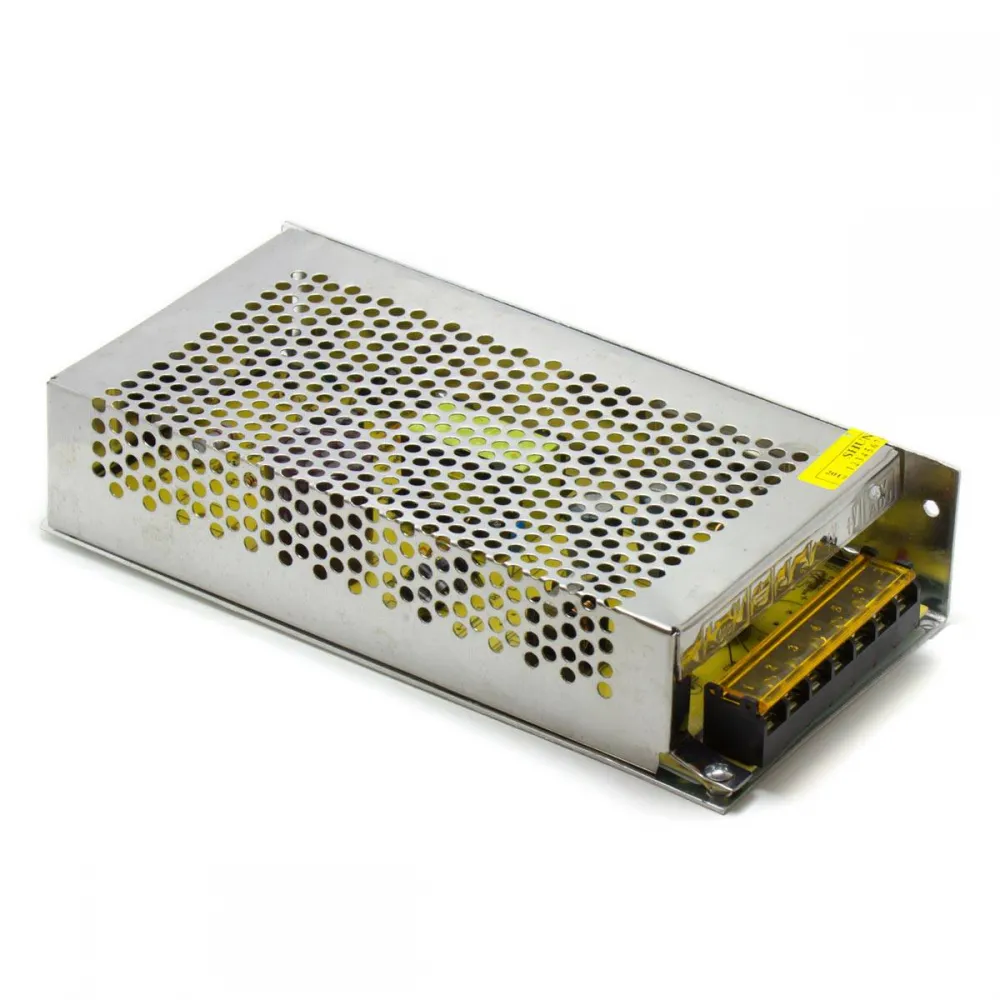

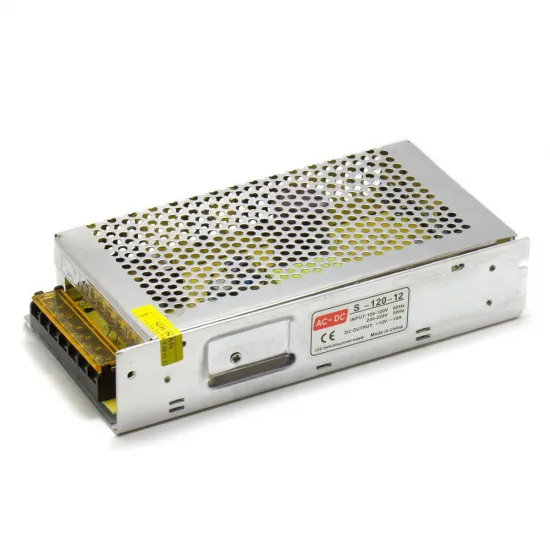

Fuente de alimentación conmutada AC/DC de 12 V, 10 A y 120 W, adecuada para alimentar electrónica, iluminación LED, motores, sistemas CNC y equipos de impresión 3D que trabajen a 12 V. Su carcasa metálica perforada permite una refrigeración pasiva y facilita la integración en cajas y estructuras de máquinas.
Puede utilizarse en una impresora 3D sin cama caliente, con la cama alimentada mediante otra fuente o siempre que la suma de todos los consumos permanezca dentro de los 10 A nominales. La potencia debe calcularse incluyendo placa, motores, calentadores, ventiladores, iluminación y accesorios.
Características técnicas
| Característica | Valor |
|---|---|
| Tipo | Fuente conmutada AC/DC de salida única |
| Entrada seleccionable | 100-120 V AC, 60 Hz / 200-240 V AC, 50 Hz |
| Salida nominal | 12 V CC |
| Corriente máxima nominal | 10 A |
| Potencia nominal | 120 W |
| Refrigeración | Pasiva mediante carcasa metálica perforada |
| Ajuste de salida | Ajuste fino mediante V ADJ |
| Conexiones | Bornes para L, N, tierra, V- y V+ |
| Contenido | 1 fuente de alimentación |
Protecciones integradas
- Protección frente a cortocircuito.
- Protección frente a sobrecarga.
- Protección frente a sobrevoltaje.
- Protección frente a sobretemperatura.
- Filtro EMI para reducir interferencias electromagnéticas.
- Prueba de funcionamiento a plena carga.
Cómo calcular el consumo
En un sistema de 12 V puede estimarse la corriente mediante corriente = potencia / 12. Por ejemplo:
| Consumo total | Corriente aproximada a 12 V |
|---|---|
| 60 W | 5 A |
| 84 W | 7 A |
| 96 W | 8 A |
| 120 W | 10 A, máximo nominal |
Conviene dejar margen para picos de arranque, temperatura ambiente y futuras ampliaciones. Si el sistema necesita más corriente, puede utilizarse la fuente compacta de 12 V, 20 A y 250 W con ventilador.
Conexión a la red y salida de 12 V
- Selector de entrada: antes de alimentar, sitúalo en 220/230 V para una red española de 230 V y 50 Hz. Una posición incorrecta puede dañar la fuente y el equipo.
- Entrada AC: conecta fase a
L, neutro aNy la tierra de protección al borne marcado con el símbolo de tierra. La carcasa metálica debe quedar correctamente puesta a tierra. - Salida DC: conecta el positivo a
V+y el negativo aV-.V-no es el conductor de tierra de protección. - Verificación: antes de conectar la electrónica, mide la salida con un multímetro y confirma polaridad y tensión.
El control V ADJ permite un ajuste fino alrededor de 12 V; no debe utilizarse para convertir la fuente a otra tensión nominal. Todos los dispositivos conectados deben ser de 12 V o admitir expresamente esa alimentación.
Integración segura en una máquina
- Monta la fuente en una zona seca, ventilada y protegida frente a objetos metálicos, polvo conductor y virutas.
- No cubras las perforaciones de refrigeración y deja espacio alrededor de la carcasa.
- Instala interruptor, protección contra sobrecorriente, cableado con alivio de tensión y terminales adecuados.
- Como orientación para recorridos cortos dentro de una máquina, puede emplearse cable de salida de 1,5 mm² para aprovechar hasta 10 A; la sección final debe considerar longitud, caída de tensión, temperatura, agrupamiento y normativa.
- No conectes varias fuentes en serie o paralelo salvo que la documentación específica de la instalación lo permita.
Para preparar una entrada desmontable pueden combinarse una toma IEC con interruptor y un cable Schuko a IEC C13, incorporando siempre la protección y el cableado apropiados.
Firmware
La fuente no necesita una configuración propia en Marlin, Klipper o RepRapFirmware. Mantén activas las protecciones térmicas del hotend y de la cama. Solo será necesario repetir la calibración PID si el cambio de alimentación modifica de forma apreciable la respuesta de los calentadores.
