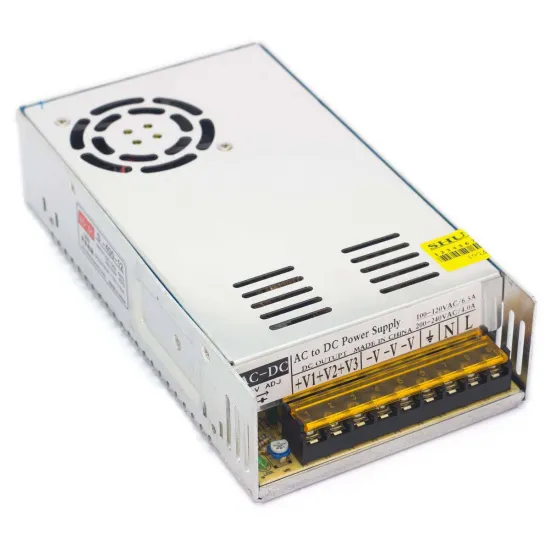

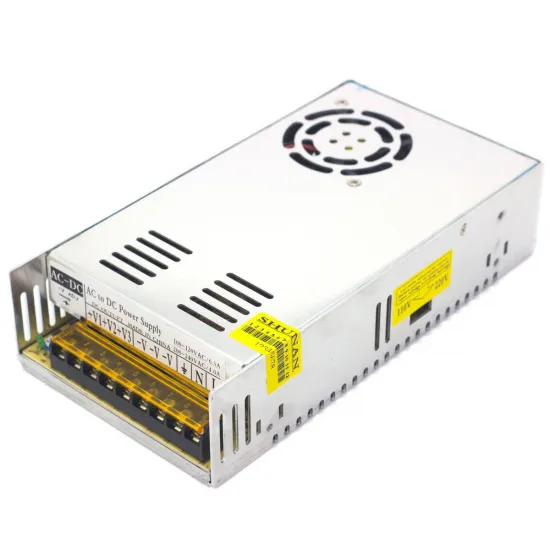

Fuente conmutada compacta 12 V 33 A 400 W para impresora 3D

Fuente de alimentación conmutada de alta potencia para convertir la tensión de red en una salida estabilizada de 12 V DC. Su capacidad nominal de 33 A permite alimentar impresoras 3D, máquinas CNC ligeras y otros equipos de 12 V con cama caliente, varios extrusores, motores, ventiladores y electrónica de control, siempre que el consumo total se mantenga dentro de los límites de la fuente y de la instalación.

Dispone de carcasa metálica ventilada, refrigeración activa mediante ventilador y varios bornes de salida para distribuir la alimentación. La potencia comercial indicada es de 400 W, correspondiente aproximadamente a 396 W al calcular 12 V × 33 A.

Especificaciones eléctricas

• Tensión de salida: 12 V DC.
• Corriente nominal máxima: 33 A.
• Potencia comercial: 400 W.
• Potencia calculada a 12 V y 33 A: aproximadamente 396 W.
• Entrada seleccionable: 100–120 V AC o 200–240 V AC.
• Corriente de entrada indicada en la etiqueta: 6,5 A a 100–120 V AC y 4 A a 200–240 V AC.
• Tres bornes positivos V+ y tres bornes negativos V−.
• Bornes independientes para fase, neutro y tierra de protección.
• Ajuste fino de la tensión de salida mediante potenciómetro V ADJ.
• Refrigeración activa mediante ventilador.

Protecciones declaradas

• Protección contra cortocircuito.
• Protección contra sobrecarga.
• Protección contra sobretensión.
• Protección frente a sobrecalentamiento.
• Filtro EMI para reducir interferencias electromagnéticas.
• Prueba de funcionamiento a plena carga declarada por el fabricante.

Aplicaciones

• Impresoras 3D que funcionen íntegramente a 12 V.
• Configuraciones con cama caliente y uno o varios extrusores.
• Máquinas CNC ligeras y sistemas de automatización de 12 V.
• Proyectos electrónicos que necesiten una fuente de 12 V con alta capacidad de corriente.

Compatibilidad y dimensionamiento

Antes de instalarla, comprueba que la placa, la cama caliente, los cartuchos calefactores, los ventiladores y los demás componentes funcionen a 12 V. Esta fuente no es adecuada para equipos configurados exclusivamente a 24 V, 36 V o 48 V.

Los 33 A representan la capacidad nominal máxima de salida, no una recomendación de consumo continuo. Para dimensionar correctamente la instalación hay que sumar el consumo de la cama caliente, los cartuchos calefactores, los motores, la electrónica, los ventiladores y cualquier accesorio, dejando un margen razonable para los picos de arranque y el funcionamiento continuado.

La disponibilidad de 33 A en la fuente no implica que la placa electrónica pueda conducir esa corriente. Comprueba los límites de sus conectores, pistas, fusibles y MOSFET. Las cargas de alta corriente pueden requerir cableado de mayor sección, terminales adecuados o un módulo MOSFET externo.

Conexiones

• L: entrada de fase de la red eléctrica.
• N: entrada de neutro.
• Tierra: conexión obligatoria a la carcasa y al conductor de protección.
• V+: salidas positivas de 12 V.
• V−: salidas negativas de 12 V.

Los bornes V+ están conectados internamente entre sí, al igual que los bornes V−. Disponer de varias conexiones facilita la distribución del cableado, pero no crea salidas independientes ni aumenta la potencia total disponible.

Seguridad durante la instalación

• Selecciona 115 V o 230 V según la tensión de la red antes de conectar la fuente.
• Una selección incorrecta puede dañar la fuente y los equipos conectados.
• La instalación trabaja directamente con tensión de red y debe realizarla una persona con los conocimientos eléctricos adecuados.
• Conecta siempre el borne de tierra de protección a la carcasa metálica.
• Protege los terminales para evitar contactos accidentales.
• Utiliza cableado, terminales, interruptor y protección de entrada adecuados a la corriente prevista.
• Instala la fuente en una zona seca, ventilada y protegida frente a objetos metálicos o restos de material.
• No bloquees las entradas de aire ni el ventilador.
• Desconecta la alimentación antes de manipular el cableado y espera a que los condensadores internos se descarguen.

Accesorios y alternativas

Para preparar la entrada de red puede utilizarse la toma de corriente con interruptor para fuente de alimentación. En instalaciones con placa RAMPS también está disponible el cable 12 AWG para conectar la fuente de alimentación y RAMPS.

Si el equipo funciona a 24 V, consulta la fuente de alimentación compacta de 24 V, 15 A y 360 W. Las fuentes de 12 V y 24 V no son intercambiables sin comprobar y adaptar todos los componentes del sistema.
