Hotend tipo Volcano configurable de alto caudal — 12/24 V, 40/50 W, boquillas de 0,4 a 0,8 mm

Hotend tipo Volcano configurable para impresión 3D de mayor caudal con filamento de 1,75 mm. Su bloque alargado y la boquilla Volcano amplían el recorrido calentado respecto a un hotend V6 convencional, ayudando a fundir más material por segundo cuando el resto del sistema también puede suministrarlo.

Puedes elegir tensión y potencia del cartucho, diámetro de boquilla, tipo de garganta, longitud de PTFE y conector del sensor. Así es posible preparar un conjunto para una impresora de 12 o 24 V, desde configuraciones generales con boquilla de 0,4 mm hasta perfiles con líneas y capas más anchas mediante boquillas de 0,6 u 0,8 mm.

Opciones disponibles

Qué aporta el formato Volcano

La zona de fusión más larga permite transferir calor al filamento durante más recorrido. Esto ofrece más capacidad potencial de caudal, especialmente con boquillas grandes, pero no establece por sí solo una velocidad máxima. Material, temperatura, potencia, garganta, extrusor, refrigeración y geometría de la pieza siguen determinando el resultado.

Como referencia, el caudal solicitado por el laminador se aproxima mediante:

caudal volumétrico ≈ ancho de línea × altura de capa × velocidad

Conviene medir el caudal máximo estable para cada material y conservar margen. Si la superficie se vuelve mate de forma irregular, aparecen huecos o cae la unión entre capas, el conjunto puede estar pidiendo más material del que el hotend o el extrusor pueden procesar. Una boquilla mayor tampoco garantiza por sí sola una pieza más resistente: orientación, perímetros, solape, temperatura, humedad y adhesión entre capas siguen siendo decisivos.

Selección de garganta

• Acero inoxidable con PTFE: opción práctica para materiales habituales, pero el tubo se aproxima a la zona caliente y su límite térmico debe respetarse.
• Acero inoxidable all-metal: elimina PTFE de la zona de fusión. Requiere buena refrigeración del disipador y normalmente una retracción más contenida y recalibrada.
• Titanio all-metal: construcción completamente metálica cuyo comportamiento térmico y mecánico depende de la aleación, geometría y fabricación concretas.
• Bimetálica: combina materiales para buscar una transición térmica más definida y puede mejorar el comportamiento en configuraciones exigentes, siempre con montaje y refrigeración correctos.

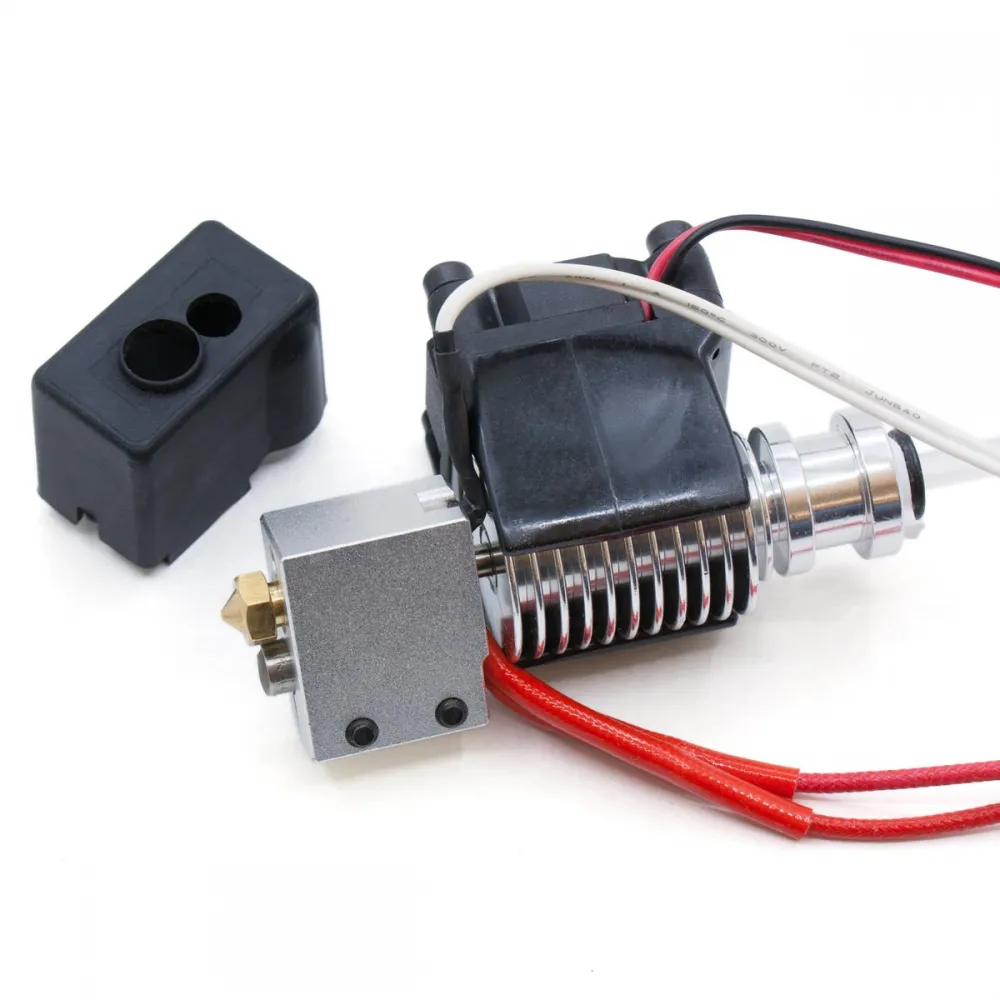

Contenido del conjunto

• Disipador de aluminio con ranura de montaje tipo V6, racor y ventilador de disipador con soporte.
• Garganta y tubo PTFE según las opciones seleccionadas.
• Bloque calefactor de aluminio tipo Volcano para boquilla M6 y sensor encapsulado de 3 mm.
• Boquilla Volcano Brass del diámetro seleccionado.
• Cartucho calefactor de la tensión y potencia seleccionadas.
• Termistor NTC 100K Beta 3950 encapsulado de 3 mm, con conector Dupont o XH2.54 según selección.
• Calcetín de silicona aislante para el bloque.

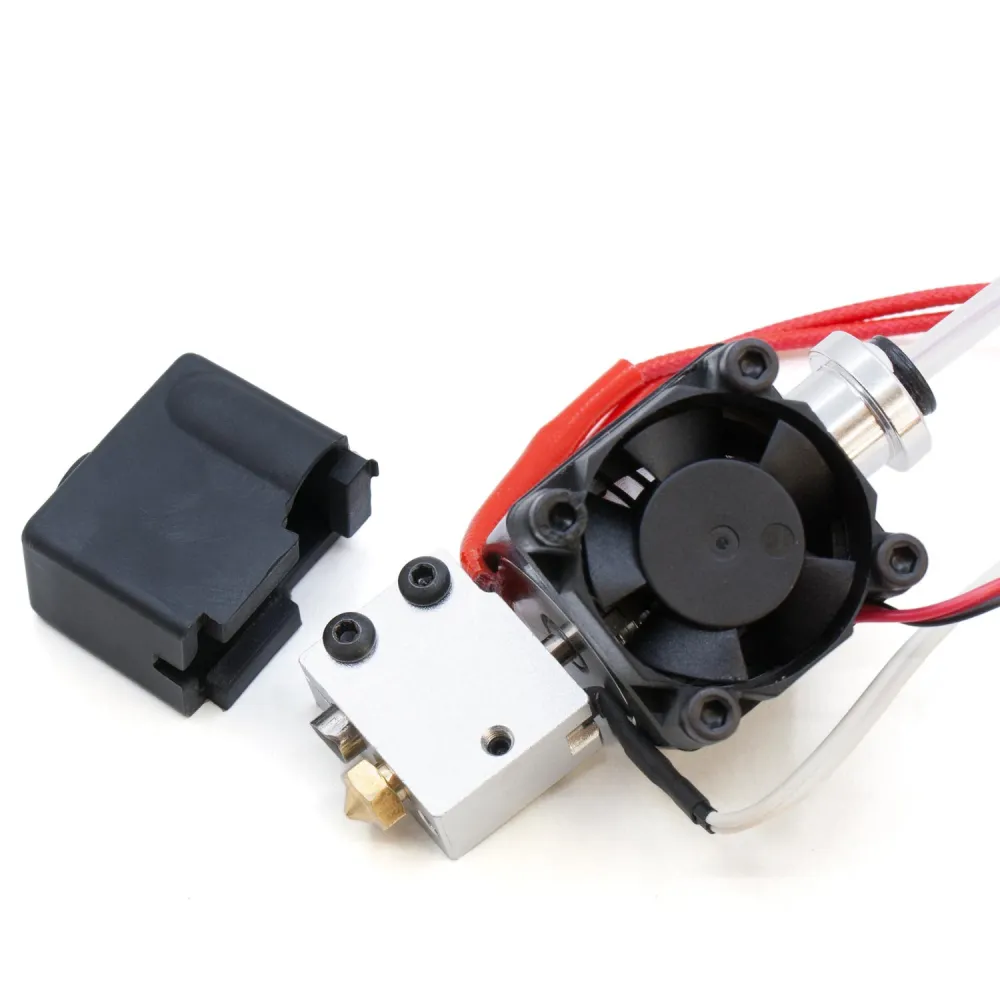

Las fotografías representan el conjunto y sus componentes. La boquilla, garganta, PTFE, cartucho y conector suministrados serán los elegidos en las opciones del producto.

Compatibilidad mecánica y eléctrica

El disipador utiliza una ranura de montaje tipo V6, por lo que puede integrarse en impresoras RepRap, P3Steel y toolheads personalizados preparados para ese formato. No debe interpretarse como recambio directo para cualquier impresora con hotend V6: la sección Volcano es más larga y puede exigir reajustar el conducto de capa, el sensor de nivelación y el Z-offset.

En familias como Creality Ender-3 o CR-10 normalmente se requiere un adaptador o toolhead específico. En Original Prusa y Voron existen configuraciones compatibles con V6, pero soporte, refrigeración, sonda y geometría cambian entre modelos y revisiones. Comprueba siempre el diseño concreto antes de desmontar el hotend original.

Son cálculos nominales mediante I=P/V y R=V²/P, no mediciones del cartucho. Comprueba la variante recibida con la máquina desconectada. Instalar un cartucho de 12 V en 24 V puede multiplicar peligrosamente su potencia; uno de 24 V alimentado a 12 V calentará mucho menos de lo previsto.

Montaje y primer encendido

1. Desconecta la alimentación y verifica tensión, potencia, resistencia, conectores y pares de cables.
2. Introduce completamente cartucho y sensor en el bloque. Sujeta el sensor con suavidad: un tornillo excesivamente apretado puede dañarlo.
3. Enrosca boquilla y garganta de modo que sellen entre sí. Antes del apriete final debe quedar una pequeña separación visible entre el hexágono de la boquilla y el bloque.
4. Realiza el apriete final en caliente sujetando el bloque con una herramienta adecuada, sin usar el disipador como palanca ni retorcer los cables. Respeta el límite térmico más bajo de la configuración.
5. Comprueba que el ventilador del disipador gira en el sentido correcto y funciona de forma continua cuando el hotend está caliente.
6. Reajusta Z-offset, temperatura, retracción, flujo, pressure/linear advance y caudal volumétrico antes de imprimir rápido.

Configuración de firmware

• Marlin: utiliza `#define TEMP_SENSOR_0 11`, correspondiente al termistor 100K Beta 3950, y mantén activas las protecciones térmicas. Con PID, utiliza como punto de partida `M303 E0 C8 S210 U1` y después `M500`, sustituyendo 210 por una temperatura segura y representativa. Si tu compilación usa MPC, realiza el ajuste con `M306 T` y guarda con `M500`.
• Klipper: utiliza `sensor_type: Generic 3950` y revisa `sensor_pin`, `nozzle_diameter`, `min_temp`, `max_temp` y, si procede, `max_power`. Ajusta con `PID_CALIBRATE HEATER=extruder TARGET=210` y finaliza con `SAVE_CONFIG`, adaptando la temperatura al uso.
• RepRapFirmware: define con `M308` un termistor de 100 kΩ y Beta 3950 en la entrada física correspondiente, y la salida con `M950`. Si la herramienta 0 está correctamente asociada, puede ajustarse con `M303 T0 S210`; revisa el resultado con `M307` y guarda con `M500` cuando corresponda. Adapta pines, herramienta, calentador y temperatura a tu configuración.

Los comandos son ejemplos para el primer hotend, no valores universales. Si sustituyes el termistor por otro sensor de 3 mm, confirma su curva y cambia la configuración: compartir encapsulado o conector no garantiza equivalencia eléctrica. Realiza el autoajuste desde temperatura ambiente, con la máquina vigilada y lejos del límite térmico de sus componentes. Después verifica que una desconexión simulada del sensor o una falta de calentamiento provoca el fallo seguro esperado según el procedimiento del fabricante de la placa.

Es para ti si

• Quieres aumentar el caudal potencial de una máquina con montaje tipo V6.
• Necesitas elegir entre 12/24 V, 40/50 W y varios tipos de garganta.
• Vas a trabajar con boquillas de 0,6 u 0,8 mm, capas gruesas o piezas grandes y puedes calibrar el sistema.

No es para ti si

• Buscas un recambio directo sin comprobar soporte, altura, conducto, sonda, tensión y firmware.
• Necesitas imprimir abrasivos de forma continuada con la boquilla Brass incluida.
• Esperas una velocidad o caudal garantizados sin ajustar extrusor, material, temperatura y perfil.

Como recambios puedes utilizar el bloque Volcano M6 para sensores encapsulados de 3 mm, el calcetín de silicona Volcano y las boquillas Volcano Brass de 0,6 mm u 0,8 mm. Si priorizas un conjunto más corto, consulta el hotend V6 compacto configurable; para una solución premium de alto caudal con sensor PT1000 declarado, valora el Trianglelab Dragon ACE Volcano PT1000, comprobando previamente electrónica y montaje.
