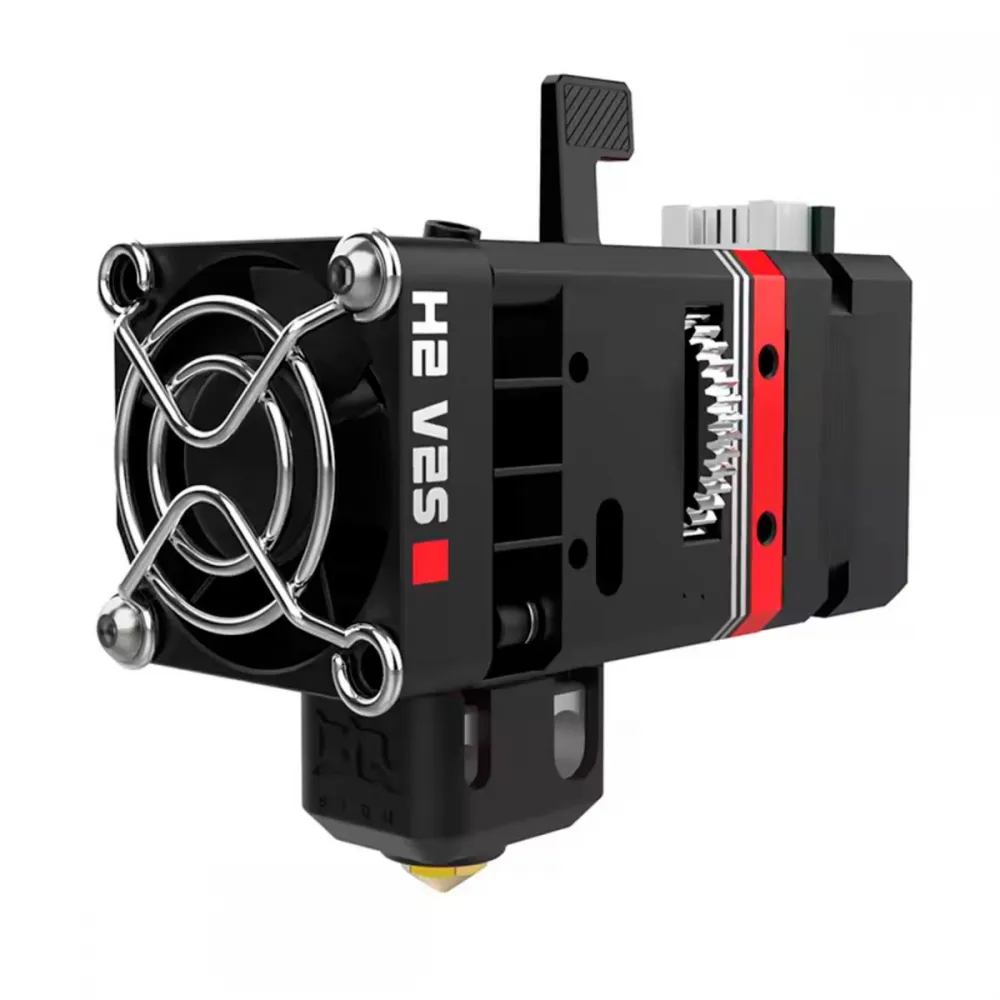

Extrusor directo BIQU H2 V2S de doble engranaje para filamento de 1,75 mm

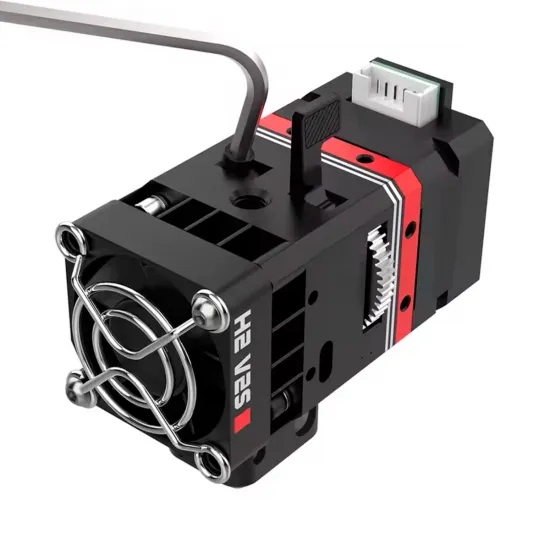

El BIQU H2 V2S es un conjunto compacto de extrusor directo y hotend integrado para filamento de 1,75 mm. Combina doble engranaje, una reducción 7:1 y un heatbreak bimetálico en un cabezal pensado para convertir una máquina compatible a extrusión directa, con un recorrido corto entre el arrastre y la zona de fusión.
Es una mejora interesante cuando se busca un control más directo del filamento, especialmente con TPU y otros materiales flexibles. No es, sin embargo, un recambio universal: para instalarlo hacen falta un soporte específico para H2 V2S, conducto de ventilación compatible, alimentación de 24 V para el calentador y la adaptación mecánica y de firmware de la impresora.
Características declaradas
| Sistema | Extrusión directa de doble engranaje |
|---|---|
| Filamento | 1,75 mm (tolerancia declarada ±0,05 mm) |
| Relación de transmisión | 7:1 |
| Peso declarado | 195 g, incluidos cartucho, termistor y ventilador |
| Heatbreak | Bimetálico |
| Temperatura máxima declarada | 270 °C |
| Cartucho calefactor | 24 V, 40 W |
| Sensor indicado | NTC 100K |
| Corriente de motor recomendada | 800 mA |
Las cifras de fuerza y caudal anunciadas por el fabricante dependen del filamento, la boquilla, la temperatura, la presión de avance, el ajuste del tensor y el resto del conjunto. Tómalas como referencia de diseño, no como rendimiento garantizado en cualquier impresora.
Montaje y compatibilidad

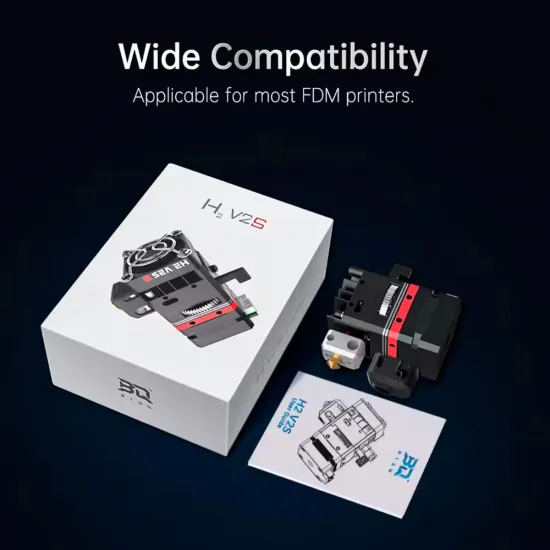

BIGTREETECH ofrece archivos o soluciones de montaje para máquinas como BIQU B1/BX, Ender-3 y Ender-3 V2, Ender-5, Ender-6, CR-6 y varias CR-10. En todos los casos se necesita el bracket correspondiente y comprobar el espacio, la posición de la boquilla, los ventiladores, la sonda, la longitud de cable y el recorrido de los ejes.
La existencia de un soporte para una familia de impresoras no confirma por sí sola la compatibilidad con todas sus revisiones. No instales este conjunto por compartir el mismo patrón de carro o el nombre comercial de una máquina: compara siempre el soporte, la tensión de la calefacción y el firmware de tu configuración concreta.
El H2 V2S integra su propio conjunto de motor y transmisión. El fabricante indica que no es compatible con un motor NEMA 14 estándar. Tampoco deben intercambiarse por suposición los recambios térmicos de H2 V2S con los de H2 V2S Lite, H2 V2S Revo, V6 u otros hotends.
Configuración inicial y calibración
Después de completar el montaje mecánico y comprobar todo el cableado, los valores iniciales publicados para este extrusor exacto son los siguientes:
| Firmware | Punto de partida | Comprobación posterior |
|---|---|---|
| Marlin | M92 E932 a 16 micropasos | Calibrar extrusión y guardar solo si la EEPROM está correctamente configurada. |
| Klipper | rotation_distance: 3.433 en [extruder] | Medir la extrusión real y ajustar el valor de forma gradual. |
Estos valores no sustituyen la calibración. Antes de imprimir, confirma el sentido del motor, prueba una extrusión corta a baja temperatura y verifica que el filamento entra sin patinar. Tras sustituir el hotend o modificar el cartucho, el termistor, la boquilla o el ventilador, realiza la comprobación térmica y el ajuste PID que requiera tu firmware.
El sensor se identifica como NTC 100K, pero esa denominación no especifica por sí sola una curva, beta o tabla de Marlin. No selecciones una tabla de termistor ni un sensor_type de Klipper por aproximación: utiliza el dato de la pieza instalada o conserva una configuración ya verificada para el sensor original.
Es para ti si
- Quieres pasar una impresora compatible a extrusión directa con el soporte H2 V2S correcto.
- Necesitas un recorrido de filamento corto para trabajar mejor con TPU y otros flexibles.
- Vas a revisar soporte, ventilación, alimentación de 24 V y firmware antes de poner la máquina en marcha.
No es para ti si
- Buscas un recambio que se monte directamente en cualquier Ender, CR, B1 o BX sin bracket ni ajustes.
- Tu sistema es de 12 V o no puedes verificar la tensión y el cableado del cartucho.
- Necesitas piezas compatibles con H2 V2S Revo, H2 V2S Lite o un hotend V6 sin haber confirmado antes cada interfaz.
