- Stock: 13
- Modelo: P3Steel-frame
Opciones Disponibles
Envío gratis a España Peninsular, económico a otros destinos.
Paga en tres plazos sin intereses con PayPal. 0% TAE.

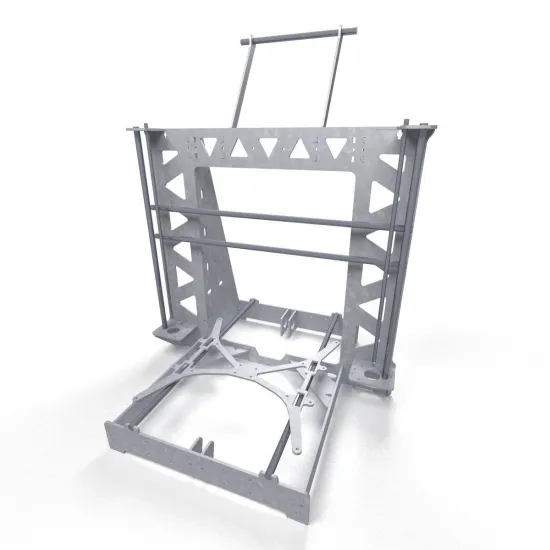

El marco P3Steel está fabricado en acero galvanizado mediante corte láser de alta precisión, proporcionando una estructura rígida y estable para la construcción o actualización de impresoras 3D tipo Prusa i3. Su elevada rigidez contribuye a mejorar la precisión de impresión y a reducir vibraciones durante el funcionamiento.
Características
- Marco P3Steel compatible con impresoras tipo Prusa i3.
- Fabricado en acero galvanizado.
- Corte por láser de alta precisión.
- Gran rigidez estructural para mejorar la estabilidad de la impresora.
- Preparado para el montaje de los componentes habituales de una Prusa i3 compatible con diseño P3Steel.
Especificaciones técnicas
- Tipo: Marco estructural P3Steel.
- Material: Acero galvanizado.
- Proceso de fabricación: Corte por láser.
- Acabado: Galvanizado.
Compatibilidad
Compatible con proyectos y kits basados en el diseño P3Steel para impresoras tipo Prusa i3. Se recomienda verificar la compatibilidad del resto de componentes antes del montaje.
Ventajas del marco P3Steel
- Mayor rigidez frente a estructuras fabricadas con perfiles acrílicos o impresos.
- Mayor estabilidad durante impresiones de larga duración.
- Base sólida para proyectos de actualización o montaje desde cero.
Contenido del paquete
- 1 × Marco P3Steel de acero galvanizado.
Archivos:
Marco:
-
DWG - v1.02 - Se han modificado las piezas para el motor del eje Y, ahora se puede sacar la correa con más facilidad.
Piezas impresas:
-
STL – v1.01 - Versión 1 Extrusor
-
STL – v1.02 - Versión 1 Extrusor - Se han añadido las piezas para husillos trapezoidales y se han hecho pequeñas correcciones en las tolerancias
Firmware:
-
Marlin 1.1.0 RC2 - sensor presencia de filamento deshabilitado
-
Marlin 1.1.0 RC2 - sensor presencia de filamento habilitado
Tutorial de Montaje
Nuevos tutoriales paso a paso:
Hemos preparado una nueva serie de tutoriales actualizados, con más información sobre las opciones disponibles, e imprimibles en papel para un montaje sin necesidad de una pantalla:
Tutorial de montaje en vídeo:
Importante: Recomendamos leer las instrucciones de esta pestaña completamente, además de seguir el montaje desde aquí ya que hemos incluido información adicional a los vídeos.
Actualizaciones:
- Los termistores incluyen el conector dupont, ahora no es necesario soldarlos.
- Los motores incluyen conector en la base y conector Dupont en el otro extremo ¡Ya no es necesario soldarlos!; además los enviamos con el cableado en el orden correcto para Ramps 1.4. por lo que no hay que cambiar el orden.
- Marlin actualizado a la versión 1.1.0 RC 7:
- Mejorado sistema de cambio de filamento desde el LCD o con el comando M600
- Optimizada la función nivelación de la plataforma de impresión. Ahora es más facil conseguir una primera capa perfecta y precisa.
- Se han corregido pequeños bugs, y ahora se muestra más información en el LCD.
Preguntas Frecuentes:
¿Cómo se conectan todos los ventiladores de la impresora?
Los ventiladores van conectados de la siguiente forma:- Ventilador de capa: se conecta a D9 según lo indicado en el vídeo
- Ventilador del hotend: se conecta directamente a 12v, se puede usar la conexión de la fuente como en el vídeo o conectar a la salida de 12v de la Ramps 1.4
- Ventilador de la electrónica: se conecta directamente a 12v, se puede usar la conexión de la fuente como en el vídeo o conectar a la salida de 12v de la Ramps 1.4
- El motor del extrusor no se mueve, cuando lo muevo desde el LCD.
Marlin tiene una protección para evitar movimientos accidentales, por lo tanto el extrusor no se moverá a temperaturas inferiores a 170ºC, prueba calentando el hotend a dicha temperatura y el extrusor se moverá.
Esquemas de montaje:

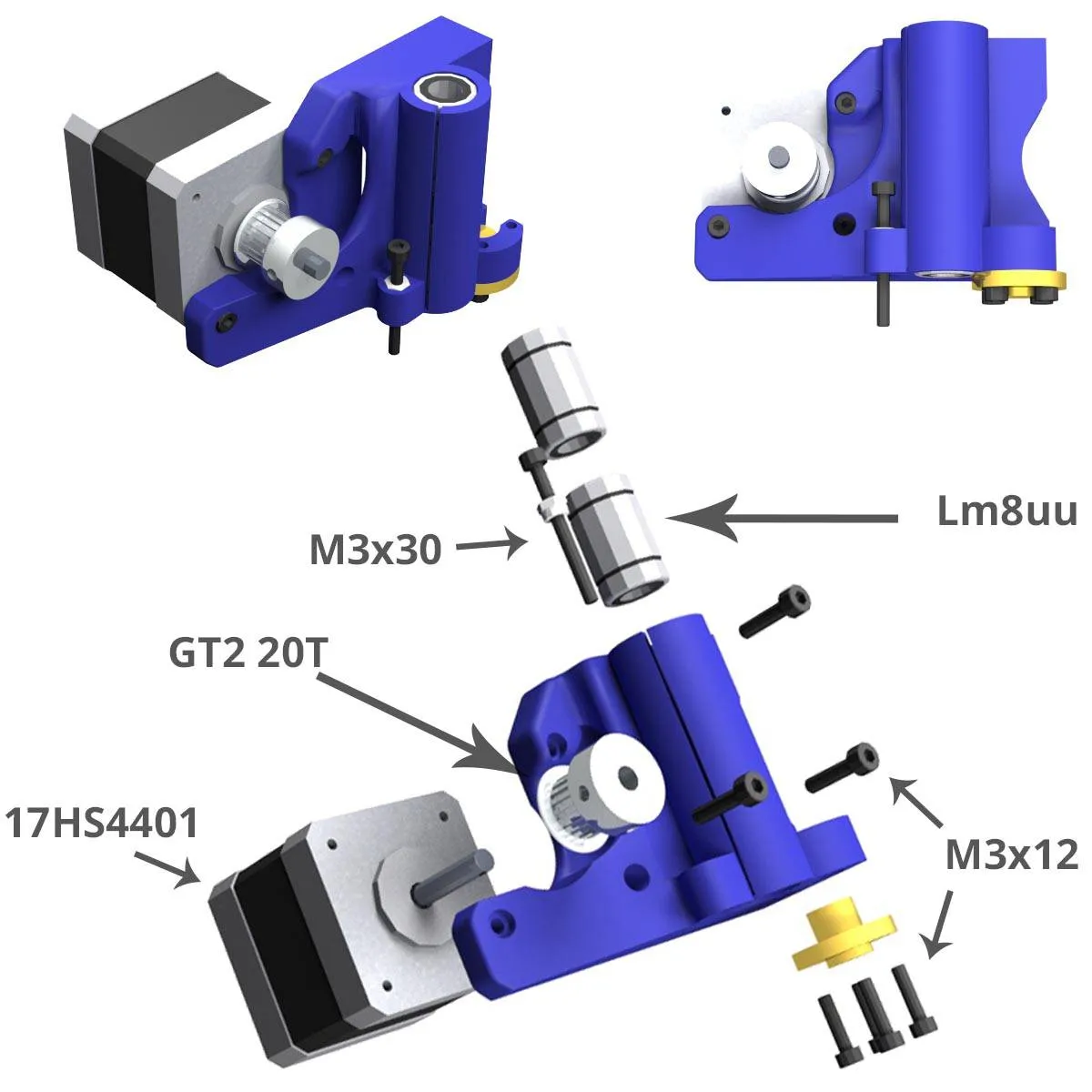

Xmotor, versión para husillos:

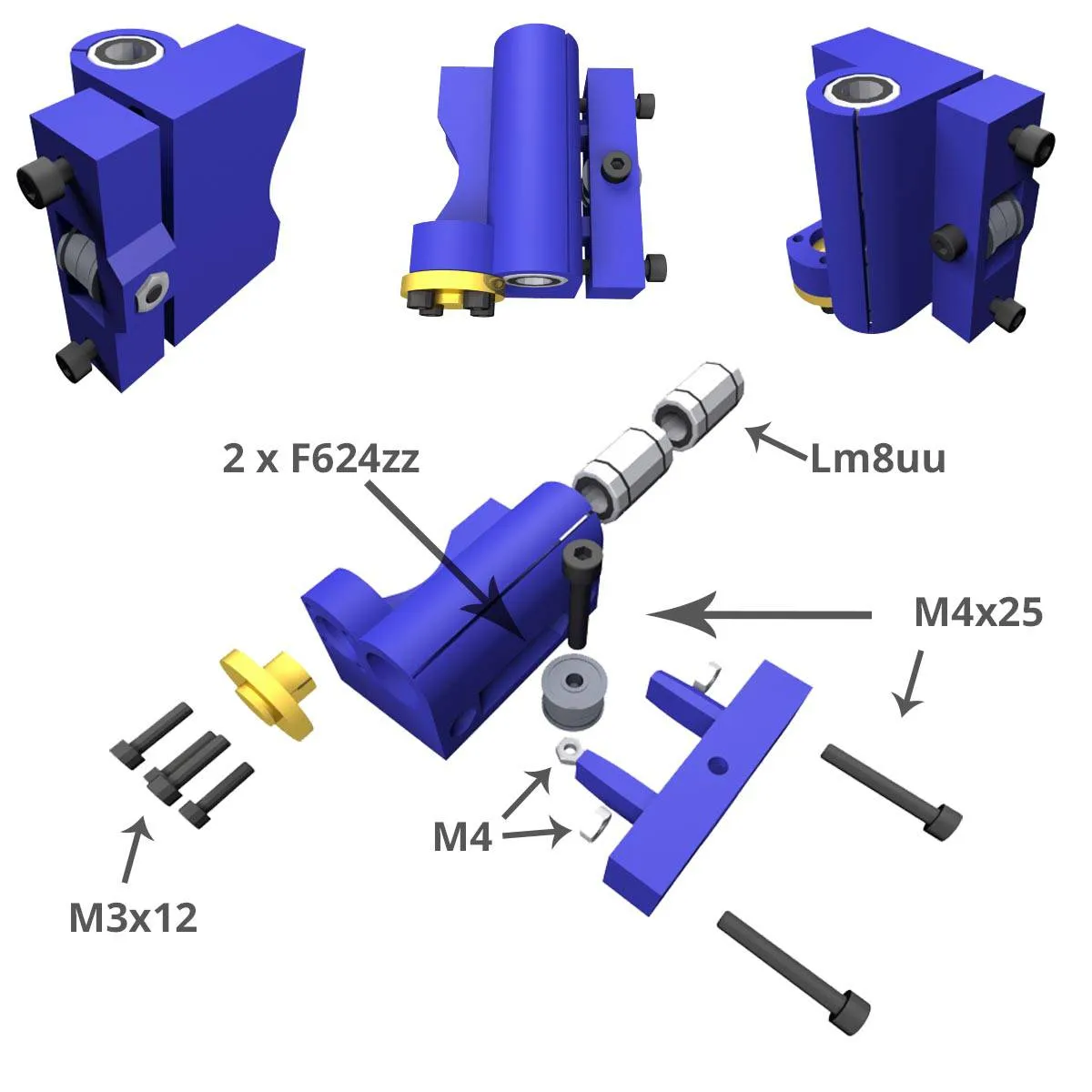

X idler, versión para husillos:

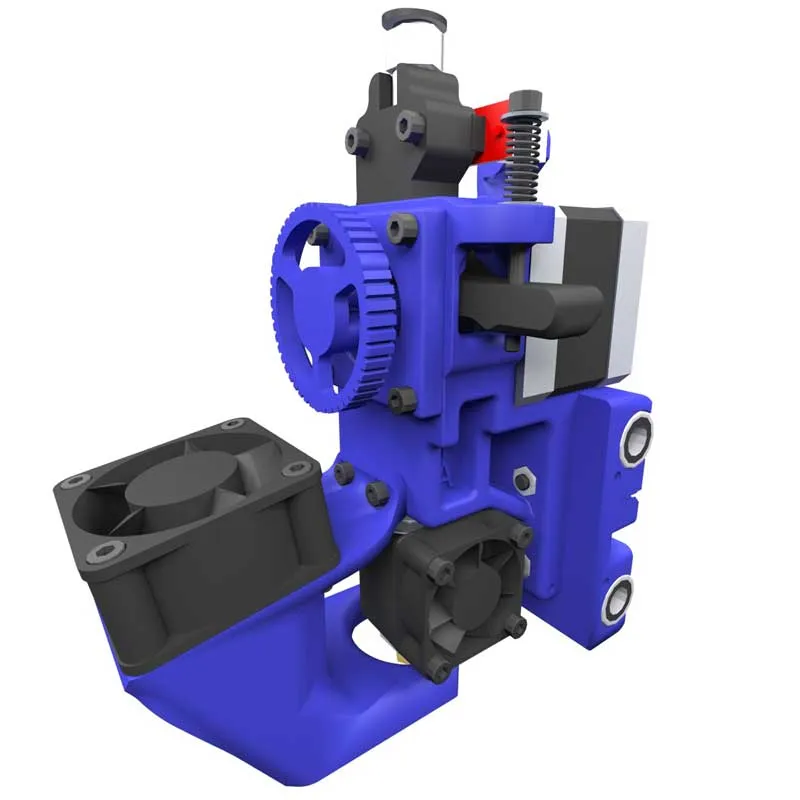

Detalle extrusor con ventilador para husillos:

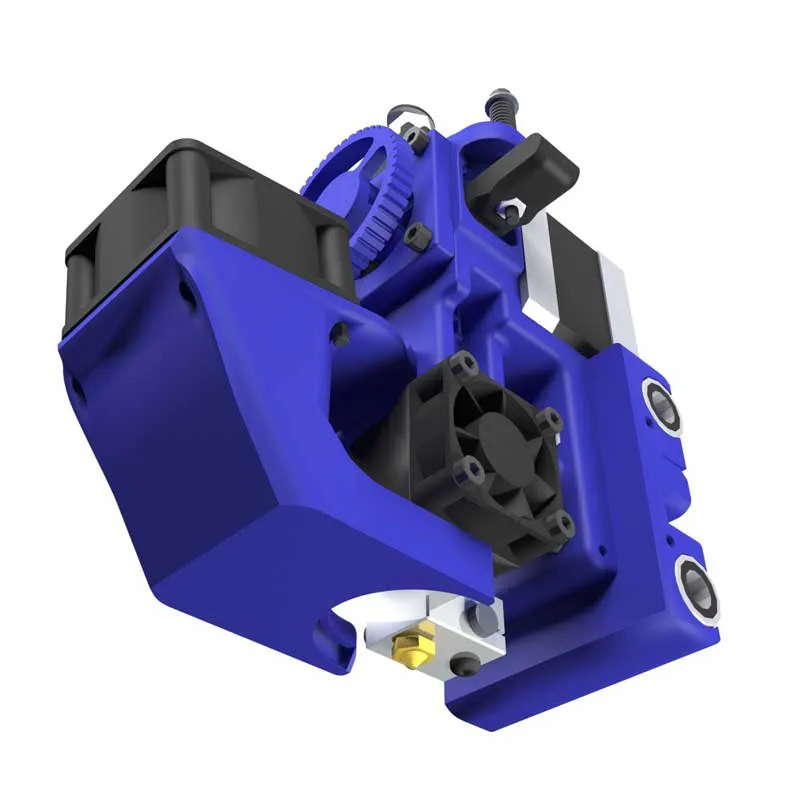

Detalle orientación del hotend para husillos:

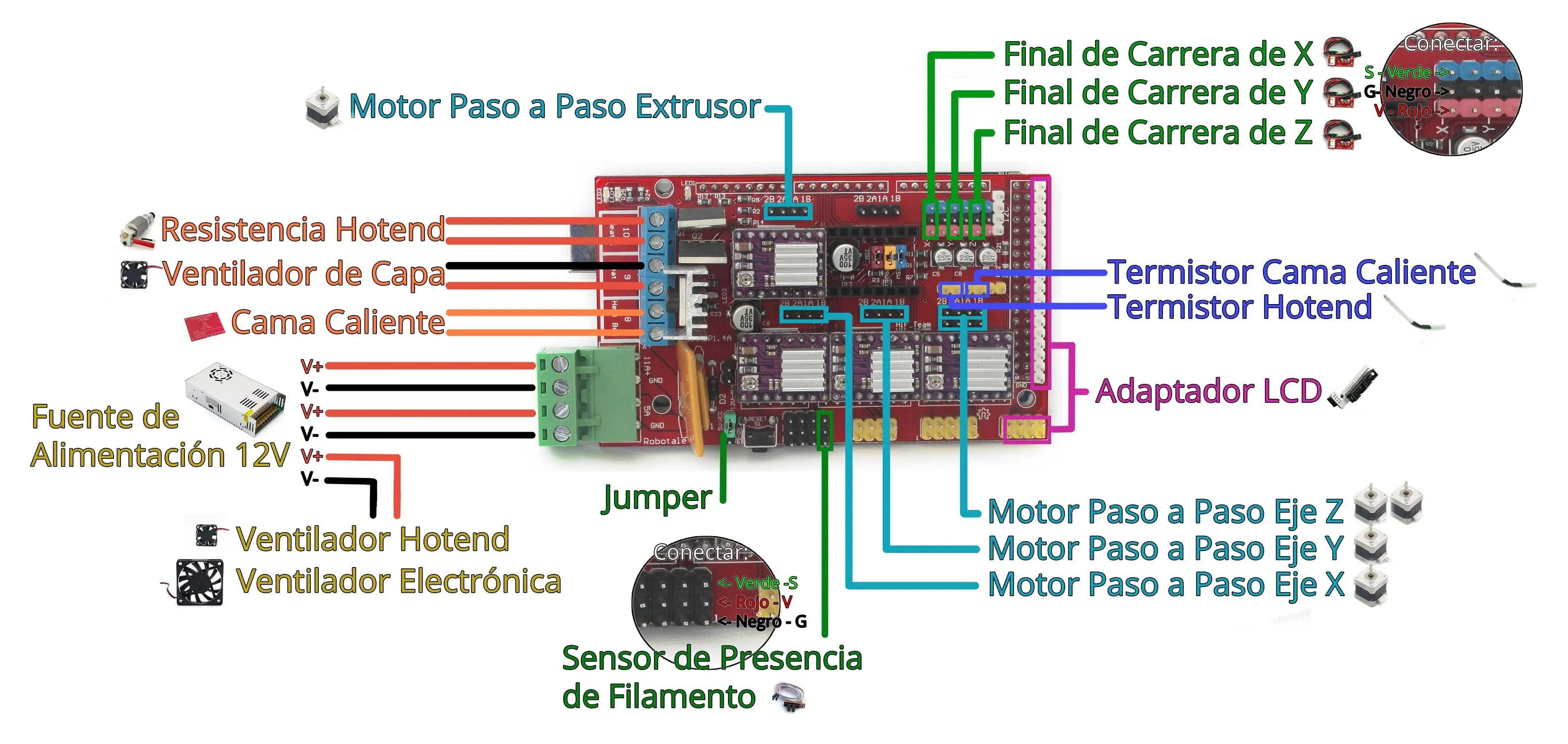

Diagrama de Conexiones de la RAMPS 1.4:
Orden y Orientación del cableado de los Motores:
Mantener el orden del cable; el color ROJO va hacia ABAJO en la conexión en la RAMPS.
Consideraciones adicionales:
- Conecte los finales de carrera según lo indicado en el vídeo o esquema, en caso de conectase incorrectamente se puede dañar la placa Mega.
