Kit de piezas impresas HTA3D para P3Steel Dual / Prusa i3 Steel – Doble extrusión

Este conjunto contiene las piezas impresas específicas para montar la P3Steel Dual desarrollada por HTA3D. Incluye los componentes necesarios para la configuración mecánica de doble extrusión y las piezas auxiliares adaptadas a nuestro marco de acero P3Steel.

Está orientado a la construcción, reparación o actualización de una P3Steel Dual de HTA3D y no debe confundirse con el conjunto para extrusión simple.

Compatibilidad

Las piezas están diseñadas para el kit DIY P3Steel Dual por HTA3D y el marco de acero P3Steel / Prusa i3 Steel.

La compatibilidad con otras P3Steel, Prusa i3 Steel o conversiones duales fabricadas por terceros puede ser parcial. Antes de utilizarlas en otra máquina deben comprobarse el marco, el carro X, el sistema de extrusión, el hotend, los finales de carrera y la electrónica.

Este conjunto tampoco es compatible de forma directa con las posteriores 3DSteel o 3DSteel V2 de HTA3D, que emplean diseños mecánicos diferentes.

Contenido del conjunto

Extrusión dual para filamento de 1,75 mm

• 2 cuerpos de extrusor simétricos.
• 2 palancas o idlers de extrusor simétricos.
• Soporte para el hotend.
• Soporte para ventilador de capa 4020.

Las piezas corresponden a la configuración dual de HTA3D. La compatibilidad con un hotend o extrusor concreto debe comprobarse antes del montaje. Como referencia puede consultarse el extrusor dual HTA3D para P3Steel.

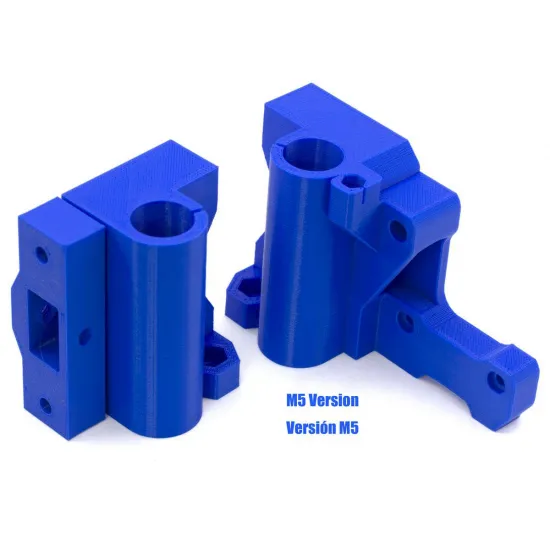

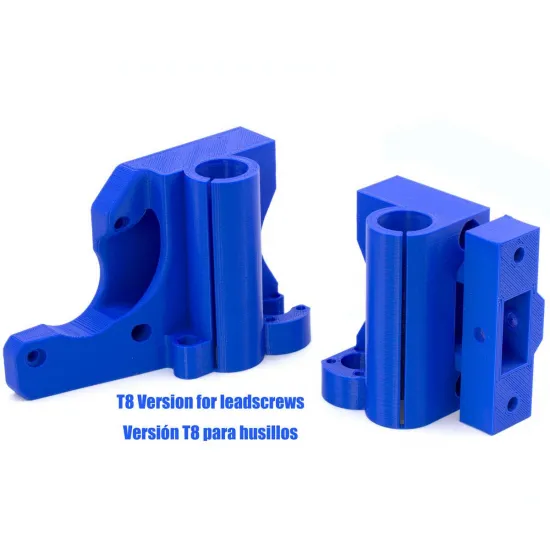

Piezas del eje X

• Soporte del motor X.
• Soporte del idler X preparado para rodamiento F624ZZ.
• Tensor del eje X.
• Carro del eje X.
• Soporte para el final de carrera del eje X.

Piezas del eje Y

• Soporte para la correa.
• Soportes para rodamientos lineales LM8UU.

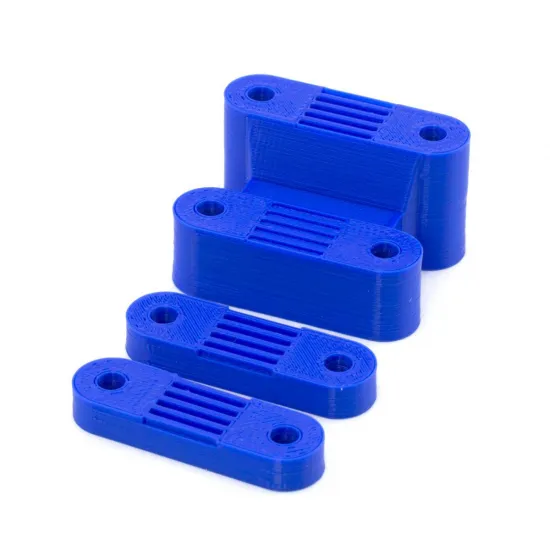

• Separadores para los motores.
• Esquinas para el sistema de calibración de la cama caliente.
• Soporte para el final de carrera del eje Y.

Piezas del eje Z

• Piezas superiores del eje Z preparadas para rodamientos MR105ZZ.
• Soporte para el final de carrera del eje Z.

Electrónica y acabados

• Caja para electrónica RAMPS 1.4.
• Soporte impreso para un módulo MOSFET adicional.

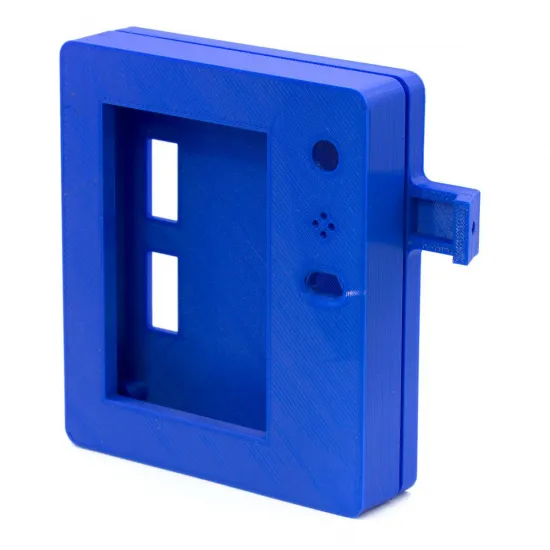

• Carcasa para pantalla LCD.
• Tapa para la fuente de alimentación.

El soporte para MOSFET es únicamente una pieza mecánica. El módulo MOSFET no está incluido y su compatibilidad dependerá de las dimensiones y fijaciones de la placa seleccionada.

Componentes necesarios para completar la P3Steel Dual

Este producto contiene únicamente las piezas impresas. Para completar el montaje pueden utilizarse el kit de movimiento P3Steel, el kit de varillas P3Steel y la tornillería específica para P3Steel Dual por HTA3D.

No se incluyen el marco, tornillería, rodamientos, varillas, motores, correas, hotends, ventiladores, electrónica, módulo MOSFET, fuente de alimentación ni cama caliente, salvo que una opción del producto indique expresamente lo contrario.

Consideraciones para la doble extrusión

• Comprobar el modelo y patrón de montaje de los hotends antes del ensamblaje.
• Alinear las dos boquillas en altura para evitar que una interfiera con la impresión de la otra.
• Verificar que el carro X se desplaza libremente con el peso adicional.
• Ordenar el cableado para que no limite el recorrido del eje X.
• Configurar correctamente la electrónica y el firmware para doble extrusión.
• No apretar en exceso los tornillos instalados sobre piezas impresas.

La inclusión de piezas para doble extrusión no garantiza la compatibilidad con cualquier combinación de extrusores y hotends. El montaje final debe revisarse como un sistema completo.

Contenido: 1 conjunto de piezas impresas para P3Steel Dual por HTA3D.
